NEMA17步进电机高精度三维建模

在桌面级数控设备、小型自动化模组的结构设计环节，NEMA17规格步进电机是出镜率极高的动力执行部件，这类42mm机座规格的步进电机，凭借适中的输出扭矩、标准化的安装尺寸，覆盖了从3D打印运动轴、小型雕刻机进给驱动、桌面机械臂关节驱动到自动化设备送料机构的大量应用场景，做这类部件的三维建模，核心是要把实际选型、安装、装配环节需要核对的所有边界尺寸做精准还原，不能只做外观的形似。

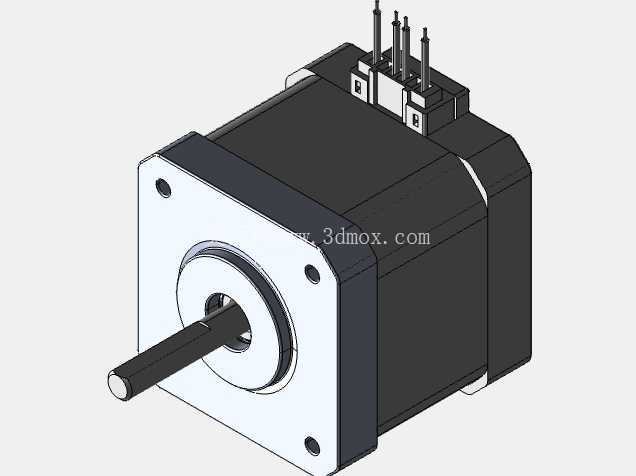

从实际工程使用的角度看，这类电机的安装法兰面是所有装配尺寸的基准，法兰上的四个安装孔位严格遵循NEMA17标准的孔距要求，输出轴的直径、轴伸长度、轴上的扁位尺寸都和配套的同步轮、联轴器、轴承座的内孔尺寸直接匹配，建模时如果这些尺寸出现偏差，后续做装配干涉检查时就会出现问题，导致实际加工装配时出现联轴器装不上、同步轮锁不紧、电机安装面和设备安装板贴合不严的问题。模型还原了电机本体的方形机座结构，机身的叠片层压结构特征、端盖的黑色阳极氧化质感、尾部引出线的接线端子排布都做了对应呈现，接线端子的引脚间距、出线方向也和实物一致，方便结构设计时预留出线空间，避免设备内部走线时和其他结构件产生干涉。

设计这类标准动力部件的三维模型时，首先要明确建模的基准逻辑，以输出轴的轴心线作为整个模型的装配基准轴，法兰安装面作为Z向的基准面，所有的尺寸标注都从这两个基准出发，确保导入到设备总装文件中时，可以直接通过基准配合完成装配，不需要额外调整坐标。机身的长度尺寸对应不同扭矩规格的电机长度，这个模型对应的是常规扭矩段的机身长度，在做设备结构布局时，可以直接根据这个模型的外轮廓尺寸预留电机安装仓的空间，核算运动轴的行程极限，比如在做直线滑台设计时，要确认电机尾部和滑台端板的安全距离，避免滑台运动到极限位置时电机和其他部件碰撞；在做桌面机械臂的关节设计时，要根据电机的外轮廓尺寸核算关节的转动空间，避免关节转动时电机外壳和臂体结构产生剐蹭。

从功能特性上看，这类两相四线步进电机依靠脉冲信号实现角位移的精准控制，不需要额外的反馈装置就能实现开环状态下的精准定位，非常适合对成本敏感、定位精度要求适中的小型自动化设备，模型还原了电机出线端的四根不同颜色的引线，对应两相绕组的接线端，在做电气布局设计时，可以根据引线的走向规划线槽的位置，预留足够的线长弯折空间，避免引线长期处于弯折受力状态导致线芯断裂。电机前端盖的轴承位凸台尺寸也做了精准还原，这个尺寸是和安装板上的定位孔配合的关键尺寸，实际装配时这个凸台卡入安装板的定位孔中，就能保证电机输出轴和传动机构的同轴度，避免因为同轴度偏差导致的传动卡顿、轴承磨损加快、运行噪音变大的问题。

很多新手工程师在做设备建模时，往往会忽略这类标准件的细节尺寸，随便找一个近似的电机模型代替，等到实际加工装配时才发现安装孔对不上、轴伸长度不够、机身长度超差导致设备内部空间不足的问题，反而耽误了项目进度。这个NEMA17电机的三维模型，把所有和装配相关的关键尺寸都做了精准还原，不管是做小型自动化设备的结构布局、传动机构的干涉检查，还是做设备的装配工艺模拟，都可以直接调用，不需要再反复核对实物尺寸调整模型。比如在做3D打印机的X轴运动机构设计时，可以直接把这个电机模型装配到X轴端板的安装位上，核对电机轴和同步轮的配合长度，确认同步带的张紧机构和电机本体是否存在干涉，核算电机引出线和X轴拖链的连接位置是否合理；在做小型传送带的驱动端设计时，可以直接用这个模型匹配驱动辊的安装尺寸，确认电机和传送带支架的安装位置是否匹配，避免出现支架加工完成后电机装不上的问题。

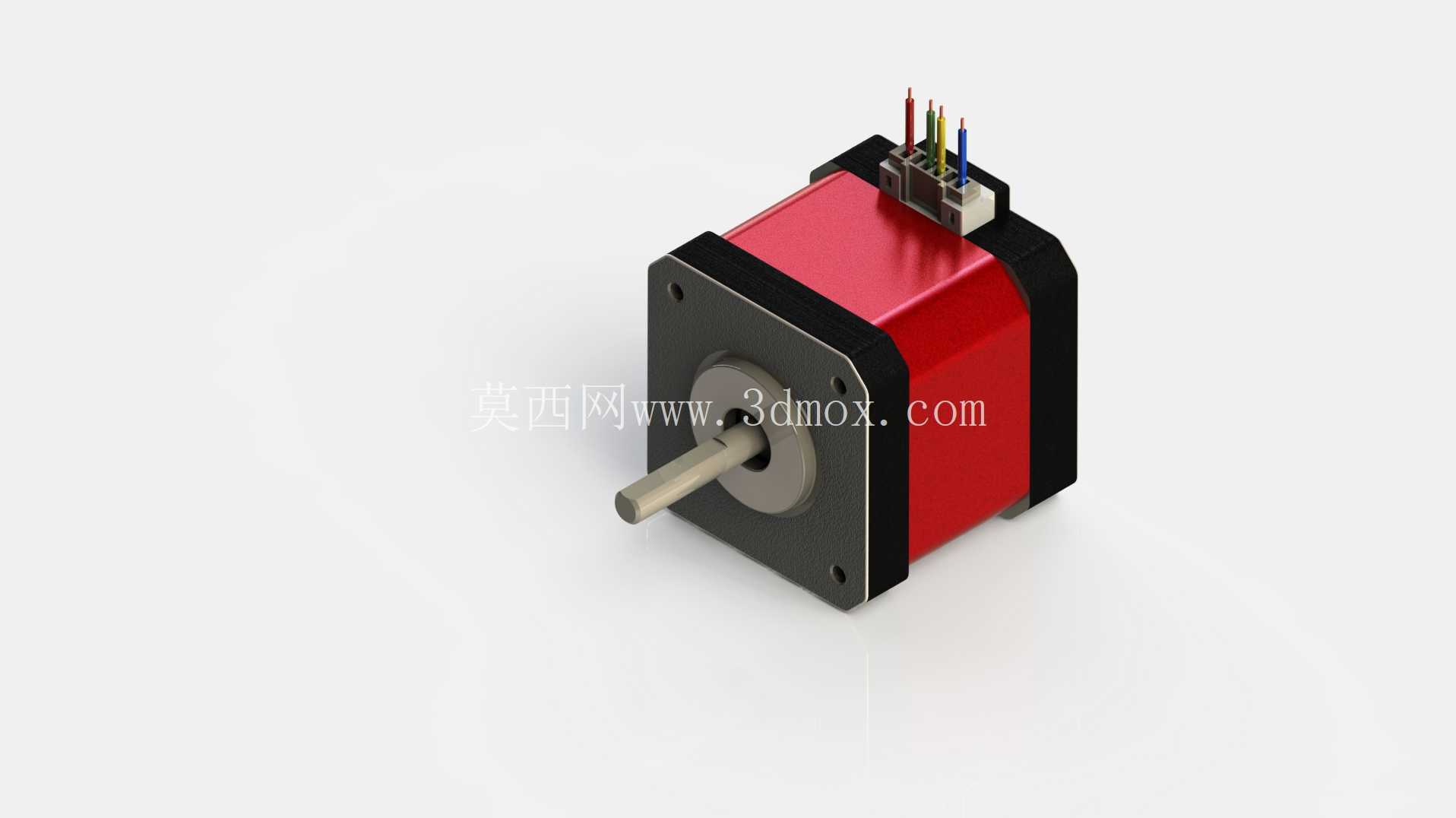

另外，模型的外观细节还原也能在做设备渲染、方案展示时提供更真实的效果，机身的红色绝缘涂层、端盖的黑色金属质感、输出轴的金属切削纹理、接线端子的塑料基座细节都有对应呈现，不需要再额外给模型附材质就能得到比较真实的渲染效果，在给客户做方案汇报、产品展示时，能让整体的设备模型看起来更专业、更贴近真实的成品效果。从建模的拓扑结构来看，整个模型的特征树逻辑清晰，没有冗余的外部参考和碎面，不管是做工程图导出、还是做干涉检查、运动仿真，都不会出现特征报错、模型破面的问题，适合在不同的三维设计软件之间进行格式转换，满足不同设计场景的使用需求。
