工业级自动包装作业设备结构设计方案

这套包装作业设备的三维结构，是针对中小规格工业产品、盒装零配件的连续化包装工序开发的，目前在3C电子零配件包装、小型五金件封装、食品预包装后段整理工位都有极高的适配性，能直接对接前端分拣线的出料端，完成物料的规整推送、包装袋/盒的定位撑开、封装前的对齐工序，替代传统人工摆料、对位的重复操作，单工位可减少2-3名重复作业人员的配置，同时避免人工操作带来的包装对位偏差、物料摆放不齐导致的封装残次问题。

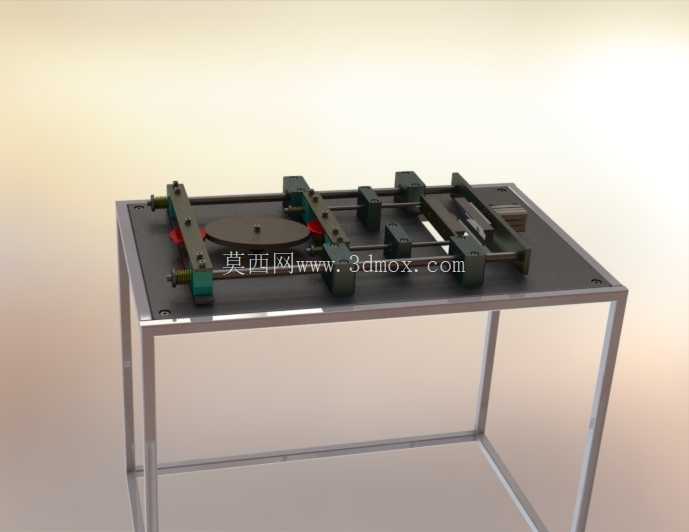

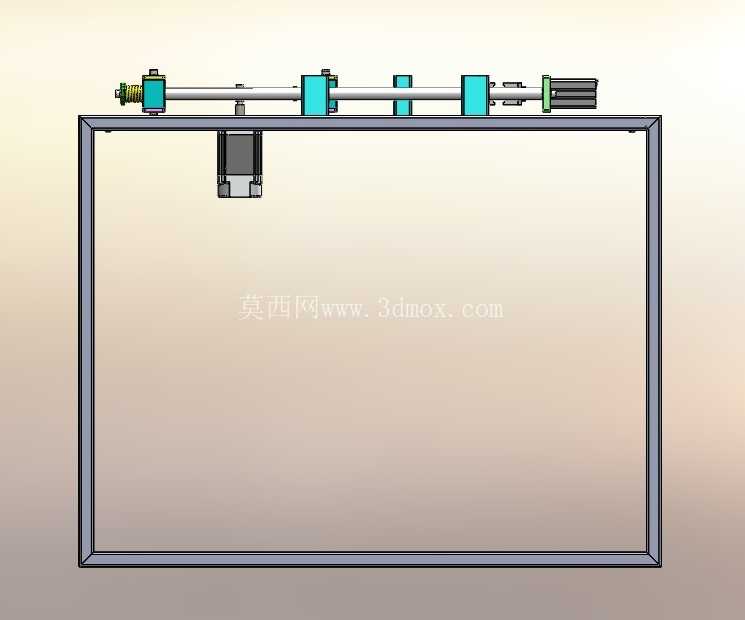

从结构布局来看，设备采用方管焊接的落地式框架作为承载主体，框架底部预留了100mm的调平脚轮安装位，整机安装边界控制在长1200mm、宽800mm、高900mm的范围内，可直接嵌入现有包装流水线的空位，不需要对原有车间生产线做大规模的布局调整，框架上层面板采用10mm厚的冷轧钢板加工，所有传动组件、执行机构都直接安装在面板上，面板下方预留了电气元件、驱动电机的安装腔，走线全部从面板预设的穿线孔排布，避免外露线路被物料剐蹭、被车间清洁用水侵蚀的问题。

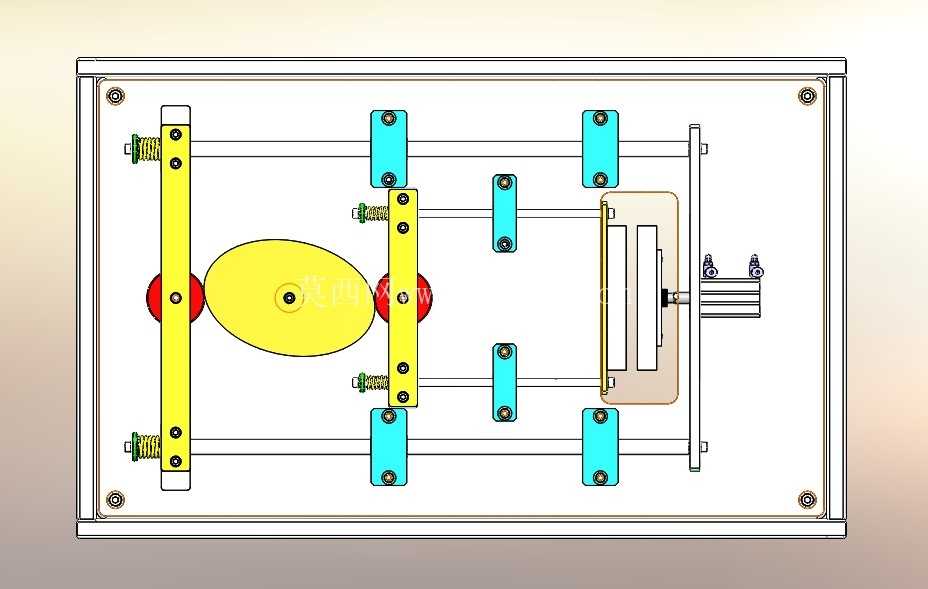

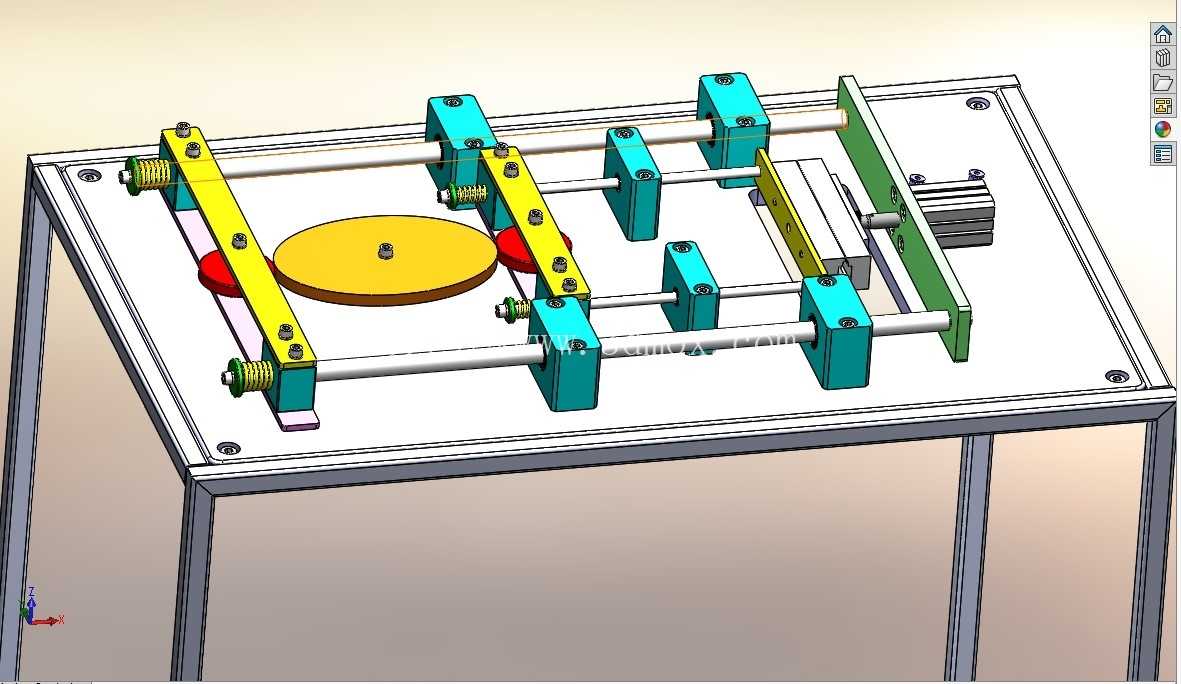

核心执行机构采用双列直线导轨作为滑动承载，导轨上安装了4组可调式物料推块，推块的间距可以根据待包装产品的外形尺寸做无级调整，适配长度在100mm到400mm之间、宽度在50mm到200mm之间的不同规格物料，不需要更换定制夹具就能完成多品类产品的包装切换，调整时间控制在10分钟以内，完全匹配多品种小批量的生产车间换产需求。驱动部分采用曲柄连杆机构将电机的旋转运动转化为推块的往复直线运动，相比气缸驱动的结构，运动速度更平稳，不会出现气缸启停的冲击问题，避免易碎类包装物料在推送过程中被撞损，同时传动链路全部采用密封式轴承连接，日常维护只需要定期加注润滑脂，不需要频繁更换易损密封件，设备的连续运行无故障时长可以达到8000小时以上。

设计过程中重点考虑了车间实际使用的容错性，在推送行程的两端都设置了硬限位块和缓冲胶垫，即使传感器出现误信号，推块也不会超出行程造成机构碰撞损坏；物料定位工位设置了可调式侧挡条，挡条采用快拆式螺栓固定，针对不同宽度的包装盒只需要松开螺母调整挡条位置即可锁紧，不需要重新打孔加工。设备的操作侧预留了700mm的站立操作空间，所有需要调整的紧固件都设计在操作人员伸手可及的位置，不需要探身到设备内部就能完成参数调整、故障清理的操作，避免操作过程中的安全隐患。

从安装适配的角度，设备的进料端高度设置为750mm，和市面上绝大多数标准皮带输送机的出料高度完全匹配，不需要额外做过渡衔接平台，出料端可以直接对接封口机、贴标机的进料口，形成完整的连续包装产线。框架的支腿上预留了设备固定的膨胀螺栓安装孔，如果是在有振动的车间环境使用，可以直接通过膨胀螺栓将设备固定在地面，避免长时间运行出现位置偏移；如果是需要频繁换线的柔性生产车间，也可以在支腿底部安装万向脚轮，单人就能推动设备完成工位转移。

整套结构的受力都经过了仿真校核，框架的最大变形量控制在0.2mm以内，完全满足高速往复运动下的刚度要求，不会因为长期运行出现框架变形导致的导轨卡滞、推送精度下降问题。所有外露的传动部件都设计了可拆卸的透明亚克力防护罩，既可以观察机构的运行状态，也能防止操作人员的衣物、工具误入传动区域造成安全事故，防护罩采用快拆式卡扣固定，日常维护的时候不需要工具就能直接拆下，大幅降低维护的时间成本。
