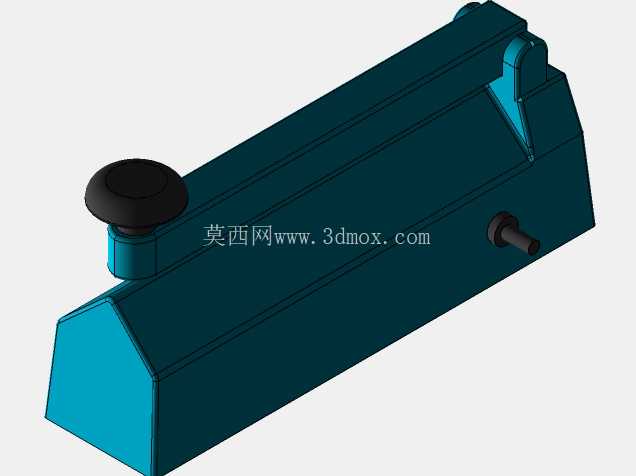

AIE-205型脉冲手压热封设备结构

在小批量塑料包装袋封装场景里，这类手压式脉冲热封设备是车间工位、零售后端、实验室小试环节最常用的封装工具，不需要复杂的气源与电控布线，单工位操作人员单手即可完成压合触发，适配PE、PP等常见热塑性薄膜袋的封口作业，尤其适合零散规格塑封袋、样品分装袋的快速封合，相比连续式封口设备，它的占位更小，操作门槛更低，不需要提前做参数调试的复杂流程，新手经过简单演示就能上手操作。从结构设计逻辑来看，整个设备采用卧式长条形主体布局，核心的发热压合条布置在机身前端的平直工作面上，压臂通过尾部的铰接结构与主体连接，前端设置的黑色按压旋钮是操作人员的施力点位，压下时压臂前端的压条与机身工作面的发热条对齐贴合，触发脉冲加热回路完成薄膜熔接，松开后压臂在内部复位件的作用下自动抬起，单次封合作业的周期可以控制在1秒左右，适配厚度在0.02mm到0.2mm之间的常见塑封薄膜。机身侧面伸出的小型旋钮是加热时间调节构件，操作人员可以根据所用薄膜的材质、厚度调整脉冲通电时长，避免加热不足导致封口脱开，或是加热过度造成薄膜熔穿、封边脆化的问题，调节档位的刻度直接刻印在旋钮周边的机身上，不需要额外查阅说明书就能快速匹配对应参数。整个机身的外壳采用一体化弯折的钣金结构，边角做了斜切收边处理，既可以避免尖锐边角划伤操作人员，也能提升壳体的结构刚性，减少长期按压使用过程中的壳体形变，内部的脉冲发生电路板、接线端子都封闭在钣金壳体内部，仅在尾部预留电源线引出位置，避免作业过程中薄膜碎屑、灰尘落入电控区域造成短路故障。从安装边界来看，这类设备不需要做地脚固定，直接放置在水平工作台面上即可使用，机身底部通常会粘贴防滑橡胶垫，按压过程中不会出现滑移错位，整体长度适配常规300mm以内封口长度的作业需求，工作面距离台面的高度符合人工坐姿操作的人机工程要求，操作人员不需要抬臂过高就能完成按压动作，长时间重复作业的疲劳度更低。压臂与机身铰接的位置设置了扭簧复位结构，扭簧的扭力经过匹配调试，既可以保证压合抬起时的复位速度足够快，不会因为弹力过大造成压臂回弹撞击产生噪音，也不会因为弹力过小导致压臂无法完全抬起，影响后续取放包装袋的操作。前端的压合条采用耐高温硅胶层包覆，压合时可以提供均匀的贴合压力，保证整个封口长度上的熔接强度一致，不会出现局部压合不实的漏封问题，硅胶层属于易损件，设计时采用了嵌入式安装结构，磨损后可以快速更换，不需要拆解整个压臂结构。在实际产线应用中，这类设备常布置在零件分装工位、成品包装工位的边角位置，不占用主流水线的安装空间，操作人员完成产品装袋后随手就能完成封口操作，不需要往返专门的封口工位，能有效提升小批量生产的作业效率；在实验室场景下，它也常被用来封装试验样品袋、试剂分装袋，调节旋钮可以精准匹配不同厚度的特种薄膜封装需求，封边的宽度保持在5mm左右，密封后的袋体可以满足常规防尘、防潮的存储要求。整个模型还原了设备的外部装配关系，包括压臂的铰接位置、调节旋钮的伸出长度、按压头的外形尺寸、机身的斜切边角特征，结构建模时保留了各部件的装配间隙，符合实际产品的装配公差要求，没有出现部件干涉的问题，外壳的分模线、拼接位置都按照实际钣金加工的工艺特征做了还原，可以作为这类小型封装设备选型参考、结构改型设计的基础三维参照，也能用于包装工位布局的三维可视化排布演示，帮助设计人员提前核算工位占位、操作空间预留是否符合人机作业要求。
