汽车冲压线辊式滚轮输送载具结构

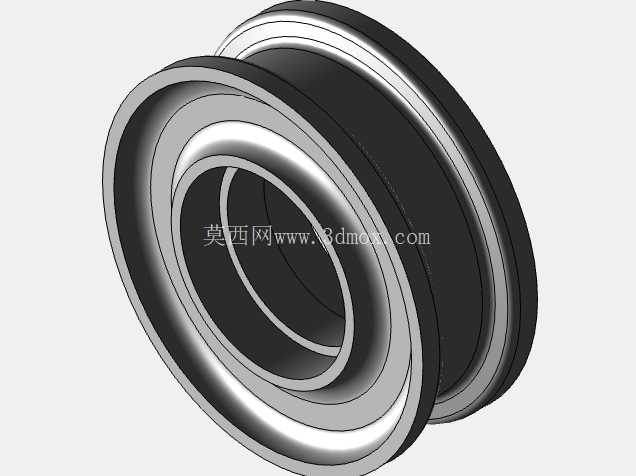

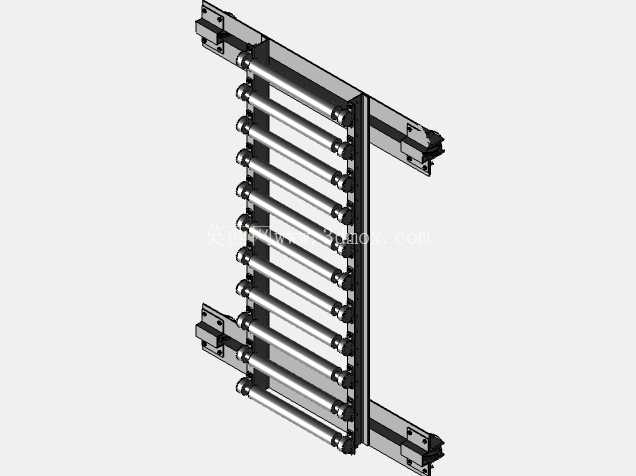

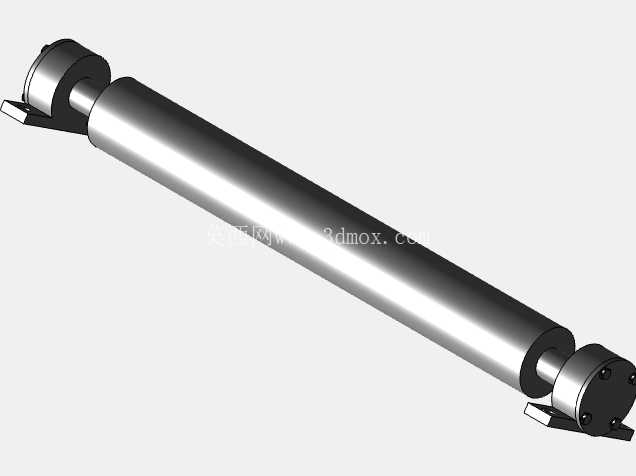

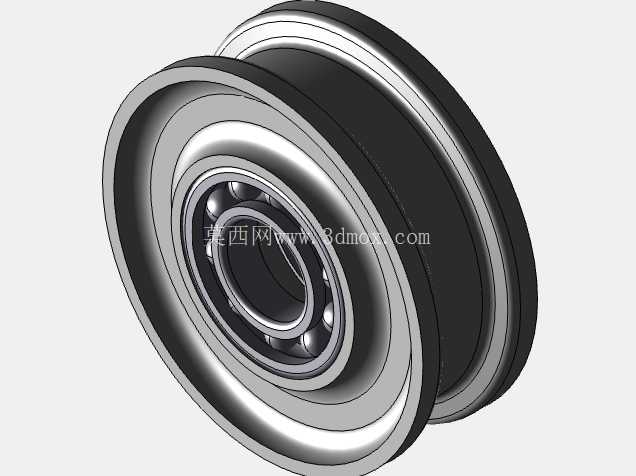

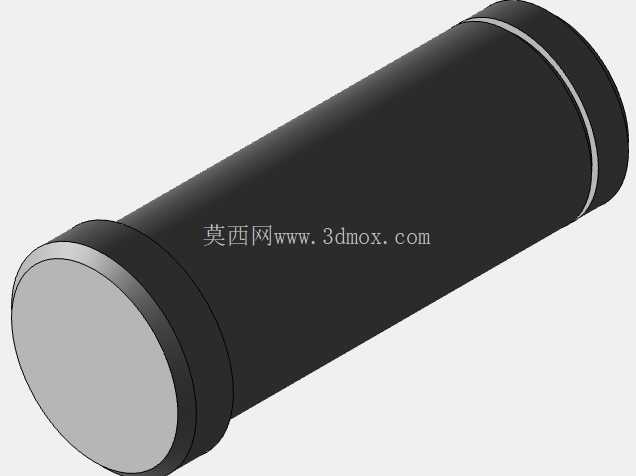

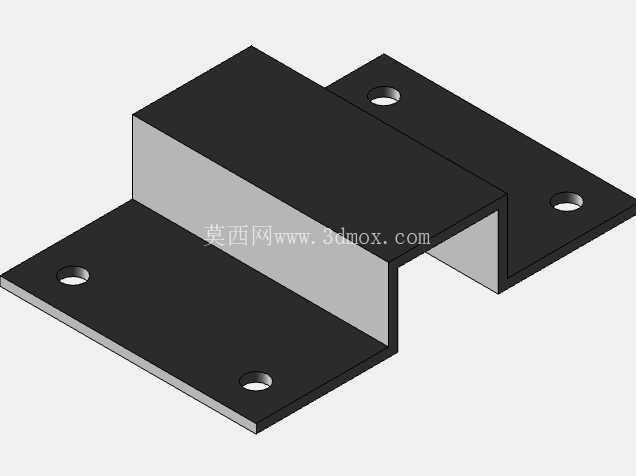

这套辊式载具结构，主要适配汽车冲压车间的工序间物料转运场景，在冲压线的拆垛工位、压机间过渡工位、出料码垛工位之间，承担板料、半成品冲压件的短距离承载输送功能，区别于固定安装的长距离辊道输送机，该结构属于可灵活移位的线边载具，可配合叉车、AGV实现不同工位间的快速调度，适配多车型共线生产时的柔性工装切换需求。从结构设计逻辑来看，整体采用双侧槽钢作为主承载梁，主梁内侧等距排布无动力辊筒，辊筒两端采用冲压轴承座与主梁连接，辊筒表面做镀锌防锈处理，避免长期接触冲压板料时的油污、锈渍污染工件表面；辊筒间距经过严格核算，针对汽车冲压常见的门外板、引擎盖内板、结构加强板等工件的最小支撑跨度设计，确保输送过程中薄板件不会因为支撑间距过大产生下凹变形，尤其是0.6-1.2mm厚度的汽车覆盖件薄板，辊筒间距控制在150mm以内，可完全规避工件挠度超差问题。主梁两端设置有导向限位块，当载具对接固定辊道时，导向块的斜面可自动校正对接位置，保证载具辊面与固定辊道的辊面高度差控制在±1mm以内，避免工件输送过程中出现卡滞、磕碰；载具底部安装有带侧向导向轮的行走组件，可沿着地面预埋的导向轨道移动，也可在平整的环氧地坪上依靠底部脚轮推行，行走轮采用聚氨酯包胶材质，既可以降低推行时的噪音，也能避免刮伤车间地面，同时轮组配置有刹车装置，停靠工位时可锁定位置，防止作业过程中载具移位。在安装边界方面，该载具的整体宽度适配常规汽车冲压件的最大幅宽，主梁外侧宽度控制在1200mm，可覆盖绝大多数A级、B级乘用车的覆盖件尺寸需求，辊面的安装高度与常规冲压线的工作台面高度保持一致，为800mm，符合人工取放件、机械手取件的人机工程高度要求，不需要额外增设过渡升降机构，可直接与前后工位的设备对接。结构设计时充分考虑了冲压车间的恶劣工况，所有外露的结构件都做了发黑或喷塑处理，辊筒的轴承选用免维护的深沟球轴承，可耐受冲压车间的粉尘、油污环境，日常维护仅需要定期清理辊面附着的冲压油渣即可，不需要频繁加注润滑脂；主梁上预留有多个安装孔位，可根据不同工件的输送需求，加装侧向导条、工件定位挡块、传感器安装支架等附件，比如输送带翻边的结构件时，可在两侧加装尼龙导向条，避免工件侧边与钢结构主梁直接摩擦产生划痕，输送异形冲压件时，可在辊筒间隙加装柔性支撑块，对工件的特殊型面进行辅助支撑。在实际应用中，这类滚轮载具相比固定辊道的投入成本更低，柔性更强，当冲压线更换生产车型时，不需要对整条输送线进行改造，仅需要更换对应适配的载具即可完成切换，大幅缩短换型时间；同时载具本身可作为临时的工件缓存台，当后序设备出现短暂停机时，前序产出的工件可暂时放置在载具上，不需要停线等待，提升整线的生产效率。设计过程中对整体承载能力做了冗余核算，单根辊筒的额定承载为50kg，整台载具的额定总承载可达500kg，完全满足汽车冲压件单批次转运的重量需求，主梁的槽钢选型经过挠度校核，在满载状态下主梁的最大下挠量不超过0.5mm，保证辊面的平面度，不会因为主梁变形导致辊筒高低差过大，出现工件输送跑偏的问题。载具两端还设置有缓冲碰头，当多台载具对接或者与工位挡块碰撞时，橡胶碰头可吸收冲击能量，避免刚性碰撞导致的结构变形，也能防止工件因为震动出现表面磕碰伤；辊筒的安装轴采用铣扁结构，与轴承座的安装槽配合，可防止辊筒在输送工件时出现轴转的问题，保证辊筒转动顺畅，长期使用也不会出现辊筒卡滞的情况。
