多孔模块化焊接作业工装平台结构

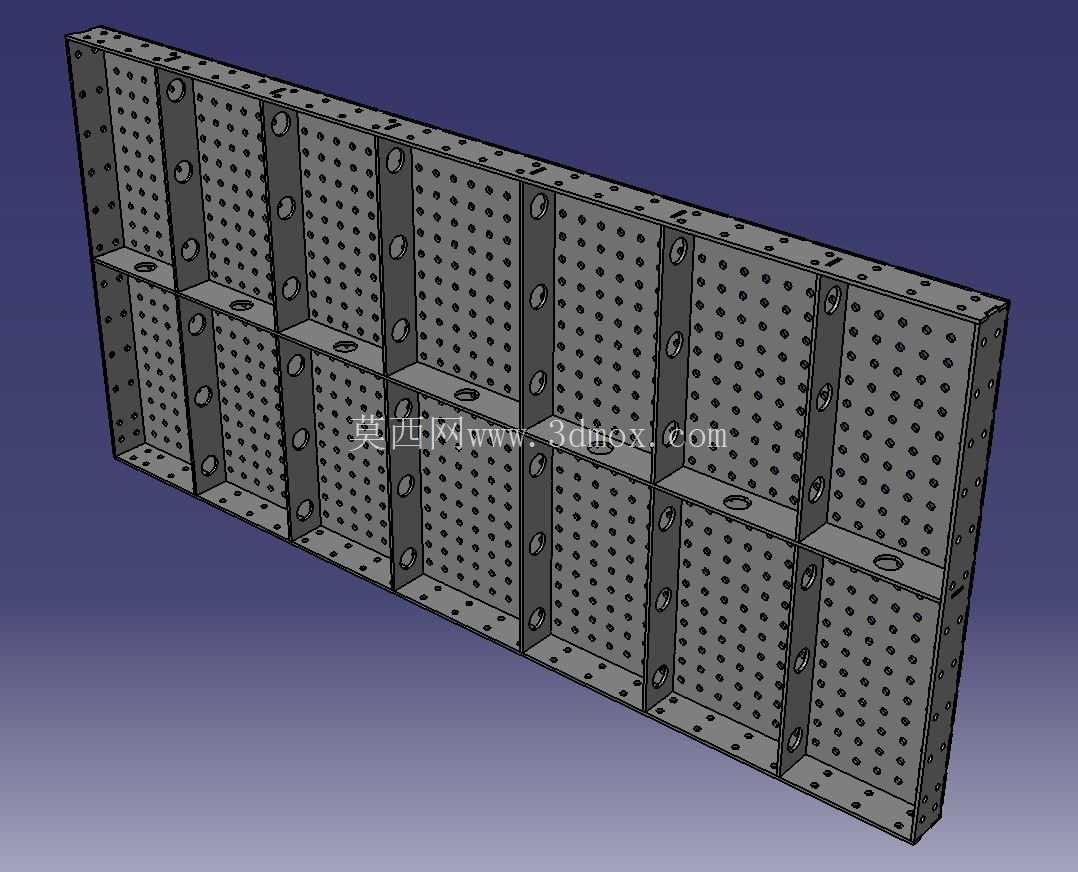

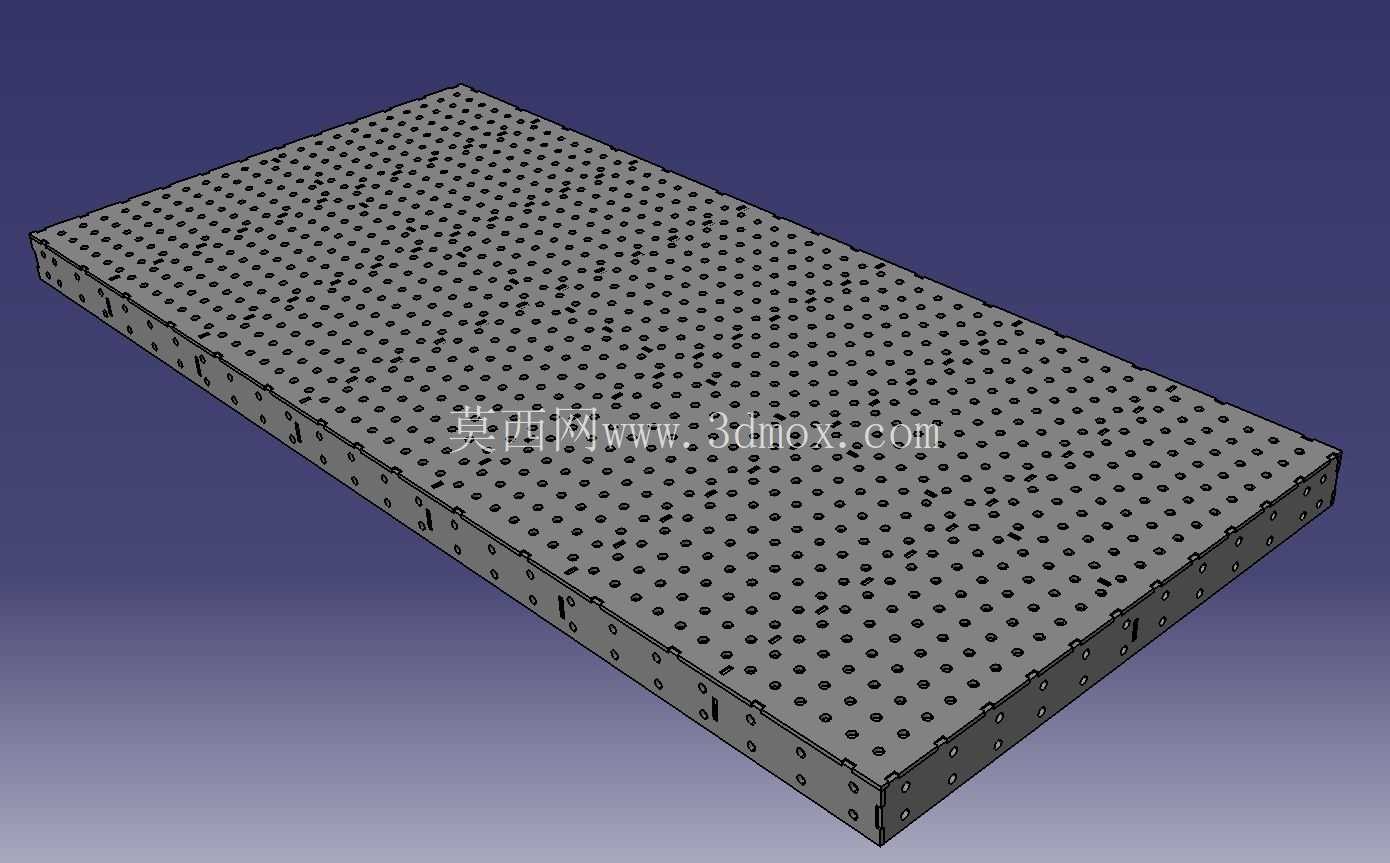

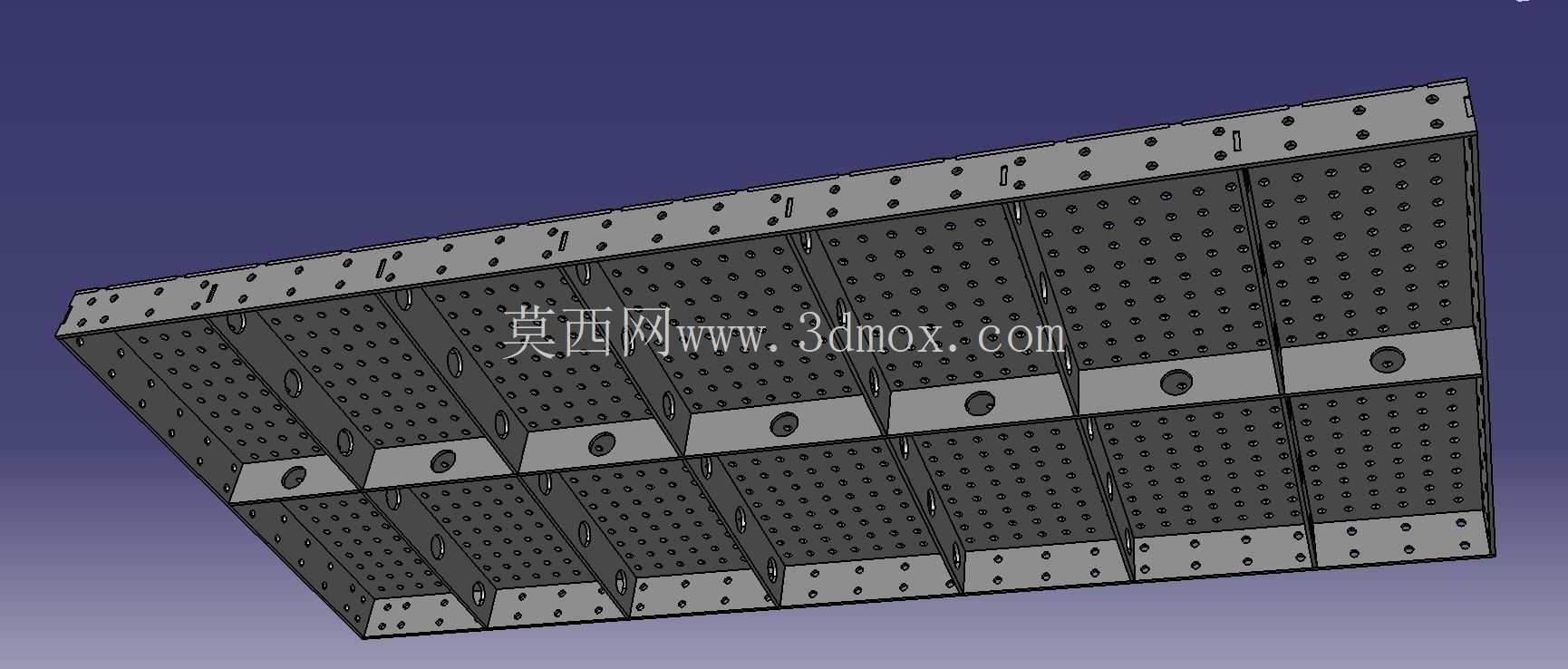

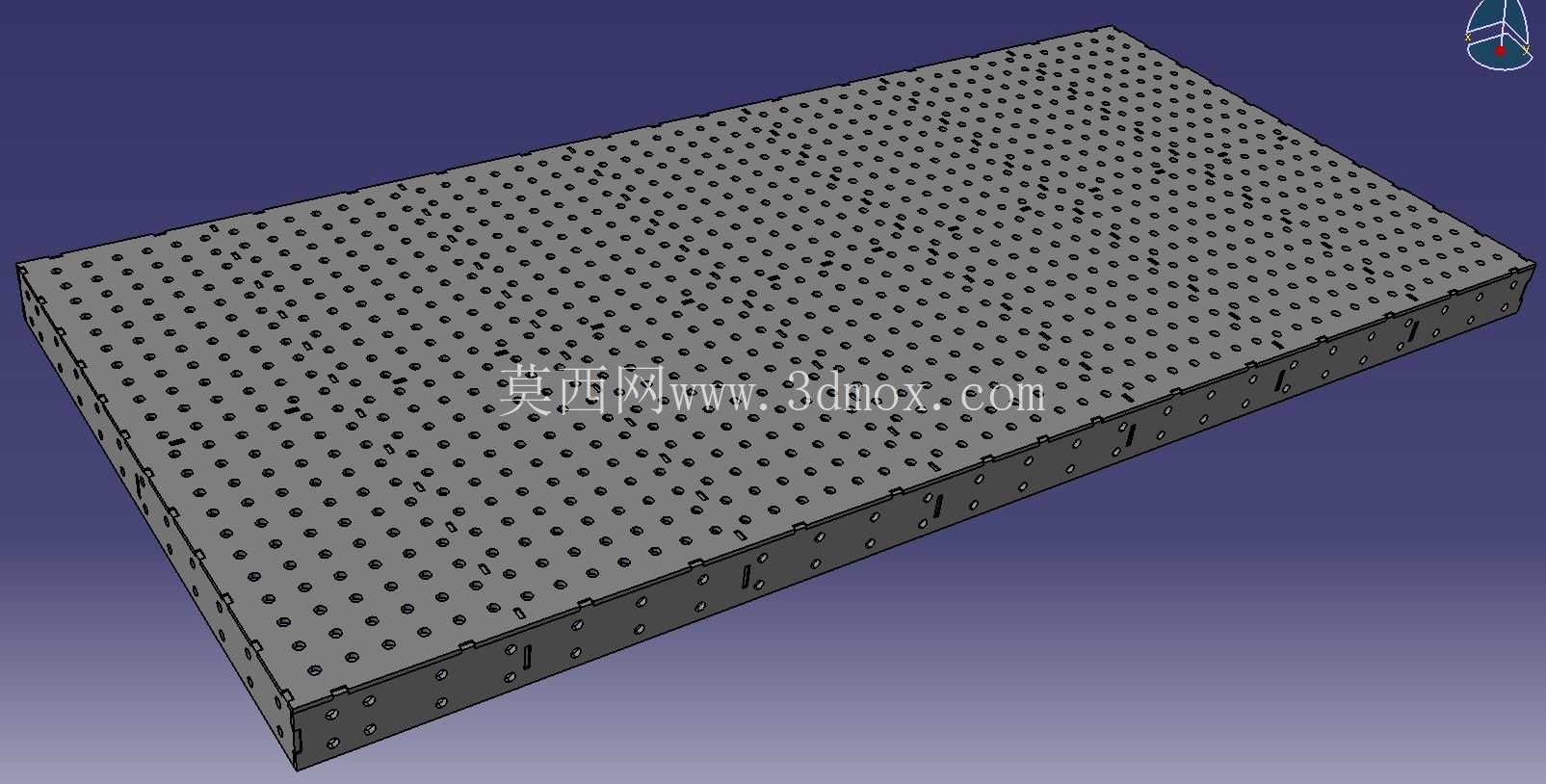

这款多孔模块化焊接作业工装平台，主要面向汽车冲压零部件焊接、小型金属构件组焊的生产场景，在焊装车间的小件焊接工位、模具修配区的临时焊接工位都能适配使用，区别于传统固定式铸铁焊接平台，它采用模块化拼接的结构逻辑，单块平台单元可根据作业需求自由组合拓展，既可以单块独立作为小型工件的焊接承载台，也可以多块拼接形成大尺寸作业面，适配不同规格工件的焊接装夹需求。从结构设计来看，平台主体采用厚钢板加工成型，工作面布满等间距排布的标准装夹孔，孔位采用矩阵式布局，孔距公差控制在±0.05mm范围内，可配合快速夹钳、定位销、角度支撑等标准焊接工装附件使用，无需在平台上额外焊接临时定位块，避免传统焊接平台反复焊装定位块造成的工作面损伤，也能大幅缩短工件装夹定位的辅助时间。平台的侧边同样设计有连接孔位与定位销孔，相邻模块拼接时可通过侧边的高强度螺栓与定位销实现刚性连接，拼接后整体平面度可控制在0.1mm/㎡范围内，满足焊接作业的平面度要求，不会因为模块拼接出现台阶差影响工件定位精度。平台的框架部分采用箱型梁结构焊接成型，内部设置有交叉加强筋，在承受焊接工件的重压、以及焊接过程中的敲击校正作用力时，不会出现明显的形变，长期使用后工作面的平面度保持性优于普通薄钢板焊接平台。在安装边界方面，单块标准单元的外形尺寸适配常规焊装工位的预留空间，底部预留有地脚安装孔，既可以直接放置在车间地面作为移动作业平台使用，也可以通过膨胀螺栓固定在地面形成固定工位，多块拼接时可根据工位的实际可用空间灵活调整组合形态，比如可以拼接成L型作业面适配长条形构件的焊接，也可以拼接成矩形大平面适配框架类构件的组焊。实际生产应用中，这类平台除了承担焊接作业的承载功能外，工作面的多孔设计还可以作为工件尺寸检测的基准面，配合高度尺、角尺等量具可完成焊接工件的形位公差快速检测，无需将工件转移到专用检测平台，减少工序间的转运时间。设计过程中重点考虑了焊接作业的实际工况，平台表面做了防锈耐磨处理，可抵御焊接飞溅的灼伤，日常使用中仅需简单清理即可保持工作面整洁，孔位内部做了倒角处理，避免装夹附件插拔时刮伤孔壁影响定位精度，侧边的连接结构采用内藏式设计，不会突出平台工作面，避免对工件摆放、人员操作造成干涉。不同于定制化的专用焊接工装，这种模块化多孔平台的通用化程度极高，不需要针对特定工件做定制改造，仅通过搭配不同的标准装夹附件，就能完成各类异形冲压件、型材框架、小型钣金组件的焊接装夹，在多品种小批量的冲压件焊接生产场景下，能够大幅降低工装投入成本，也能减少工装存放占用的车间空间。平台的边角位置做了倒钝处理，避免作业过程中尖锐边角造成人员磕碰伤害，底部框架预留有叉车孔位，需要调整工位位置时可通过叉车直接整体搬运，不需要拆解后重新组装，搬迁后重新调平即可快速投入使用。
