螺杆式快速压紧手动夹具结构

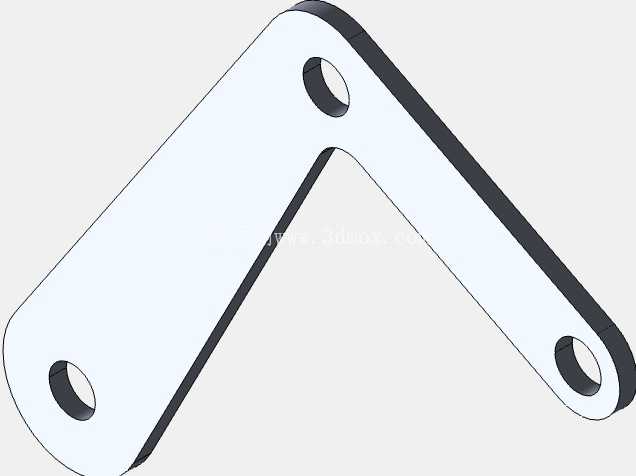

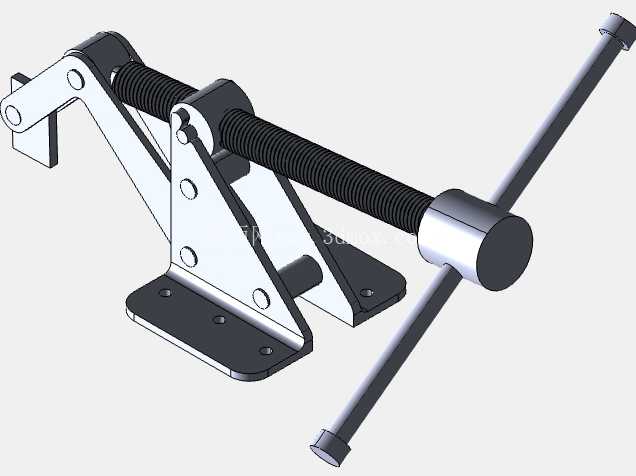

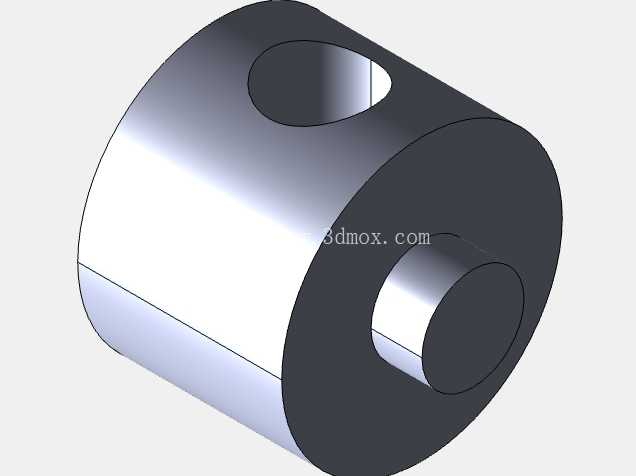

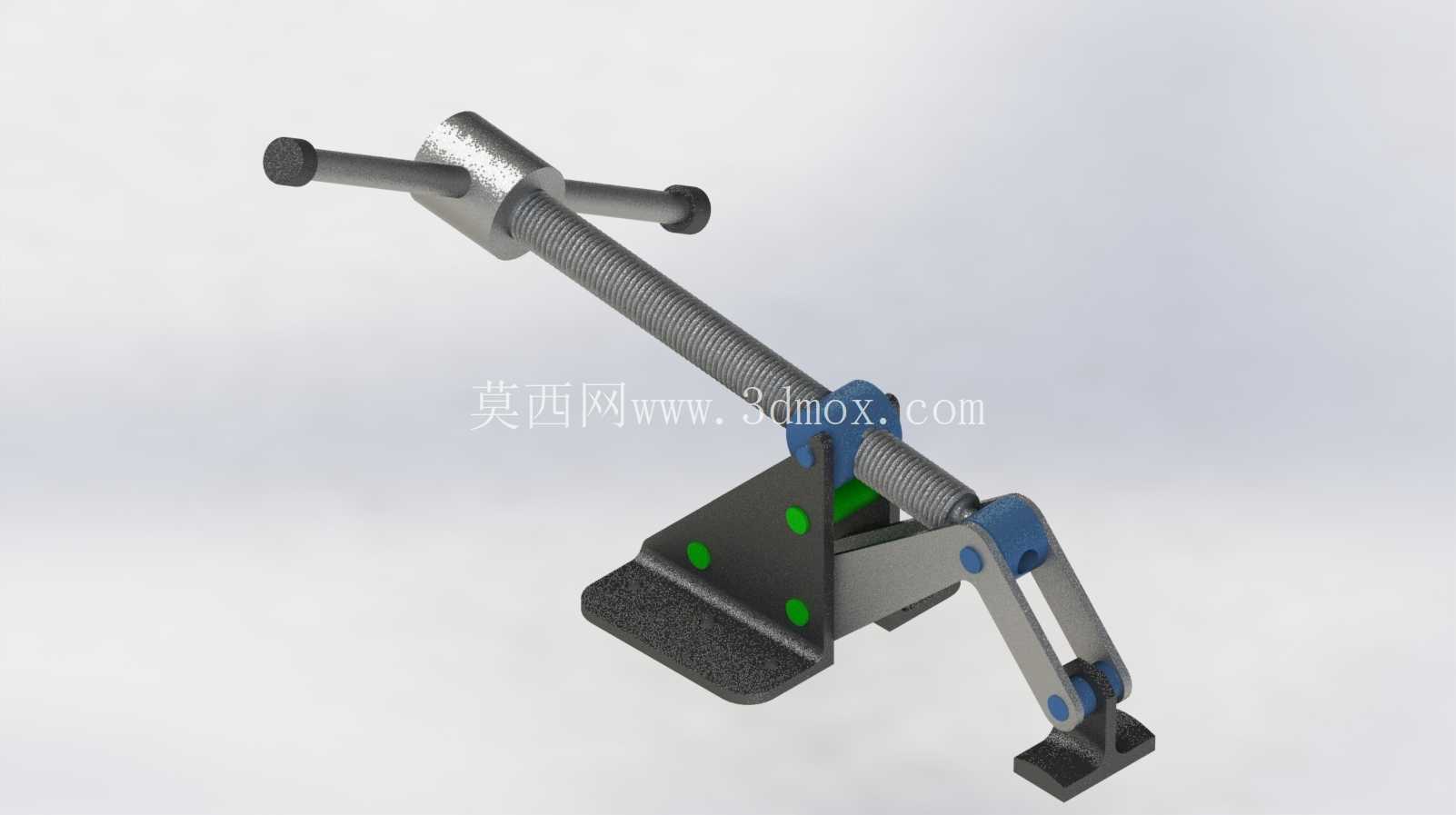

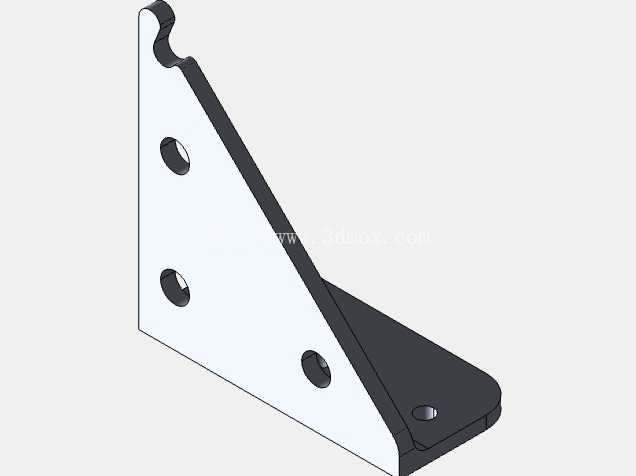

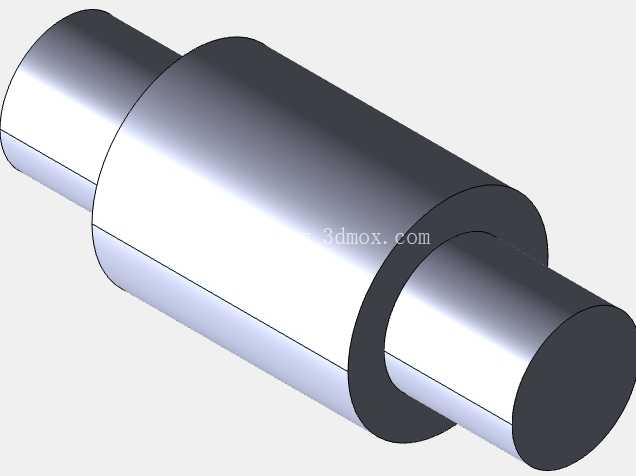

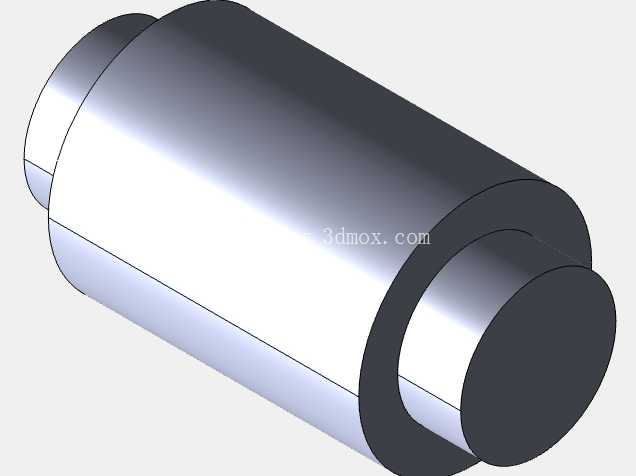

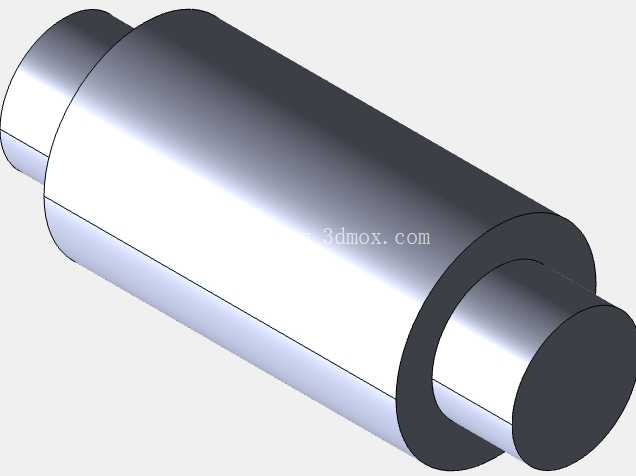

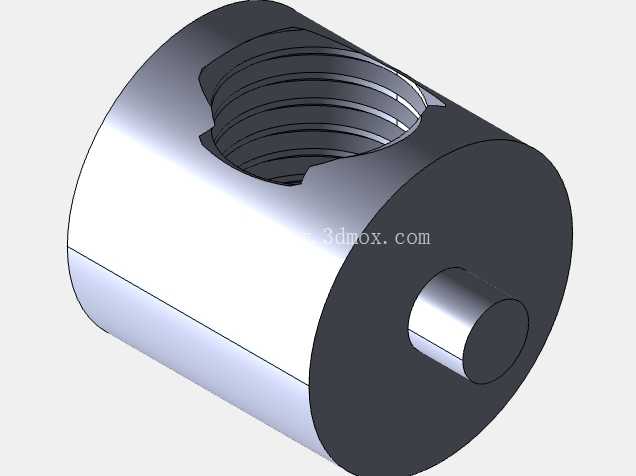

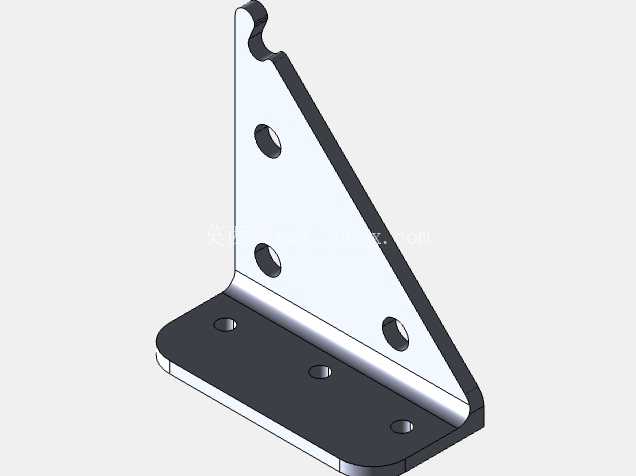

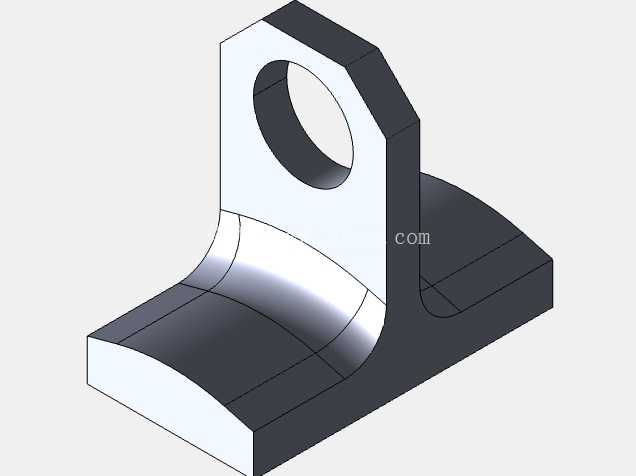

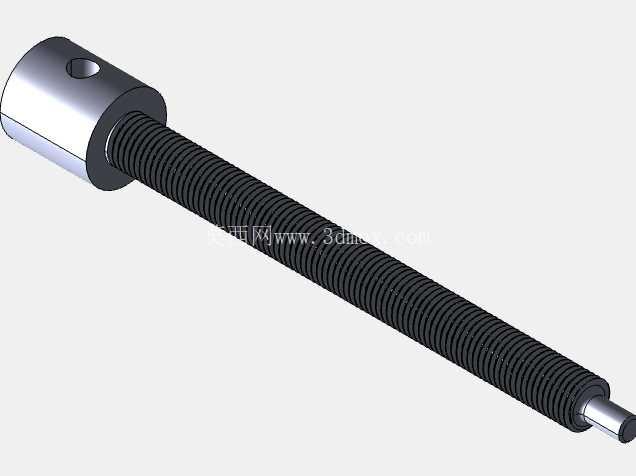

这款手动压紧夹具在中小批量机械加工、木工装配、维修现场的应用频次极高，不同于液压、气动夹紧装置需要配套动力源，它完全依靠手动操作即可完成工件的固定，在没有气源、电源的野外维修、临时装配场景下，适配性极强。从结构设计逻辑来看，它采用螺杆传动作为核心施力结构，搭配肘节式的连杆增力机构，操作人员只需要转动端部的T型手柄，就能通过螺杆的轴向进给带动连杆机构动作，最终让压头稳稳压在工件表面，整个操作过程不需要施加过大的手动力，就能获得数百磅的夹紧力，完全符合现场操作的人机工程要求，长时间重复操作也不会造成操作人员的手部疲劳。夹具体的底座采用带安装槽的板式结构，安装边界上预留了标准的T型槽固定位，可以直接通过T型螺栓固定在机床工作台、焊接平台或者木工操作台上，不需要额外制作过渡安装板，底座的支撑面做了防滑纹理处理，安装时可以增大与工作台面的摩擦力，避免夹紧过程中夹具整体出现滑移。钳口的接触部分采用了加宽的压头设计，和工件接触的端面做了圆角过渡，夹紧过程中不会在工件表面留下压痕，针对金属、木材、复合材料等不同材质的工件都能适配，不会因为压头应力集中造成薄壁工件的变形。整个夹具的活动关节处都设计了衬套结构，长期反复使用也不会出现铰接孔的磨损，螺杆部分采用梯形螺纹传动，相比普通三角螺纹，它的传动效率更高，自锁性能更好，夹紧之后不会因为加工过程中的振动出现松脱，不需要额外增加防松结构。在实际使用场景中，它既可以作为车床、钻床加工时的工件固定工装，也可以在焊接作业时用来定位拼接的板材，木工开料、装配时固定木料，甚至在设备维修现场用来固定拆卸的零部件，适用场景覆盖了绝大多数需要临时夹紧固定的作业环节。它的快速释放结构是设计上的亮点，当加工完成需要松开工件时，不需要反向转动手柄多圈退回螺杆，只需要扳动连杆处的解锁拨块，就能快速抬起压头，大幅缩短工件装夹切换的时间，在小批量多品种的加工场景下，能有效提升作业效率。夹具体的主体支撑部分采用三角形的加强筋结构，在保证整体结构刚度的前提下，尽可能压缩了夹具的整体外形尺寸，不会占用过多的工作台操作空间，安装时的边界尺寸可以适配绝大多数小型工作台的安装孔位，不需要对现有工作台进行改造。铰接点的连接采用销轴加卡簧的固定方式，日常维护时只需要定期在铰接点和螺杆处涂抹润滑脂，就能保证长期操作的顺畅性，没有复杂的液压、气动元件，故障率极低，即使出现易损件磨损，也可以快速更换销轴、衬套等标准件，维护成本极低。在进行三维结构设计时，需要重点关注螺杆的行程和压头张开角度的匹配关系，保证在最大张开位置时，压头不会和夹具体的其他部件产生运动干涉，同时要校核连杆机构的死点位置，保证夹紧状态下连杆处于过死点位置，即使螺杆出现少量间隙，也不会导致夹紧力失效。底座的安装槽位置需要和通用工作台的T型槽间距做匹配，保证安装时的兼容性，压头的行程范围要覆盖常见工件的厚度尺寸，从几毫米的薄壁板材到几十毫米的型材都能可靠夹紧。
