车间多层可移动片料存储转运手推车

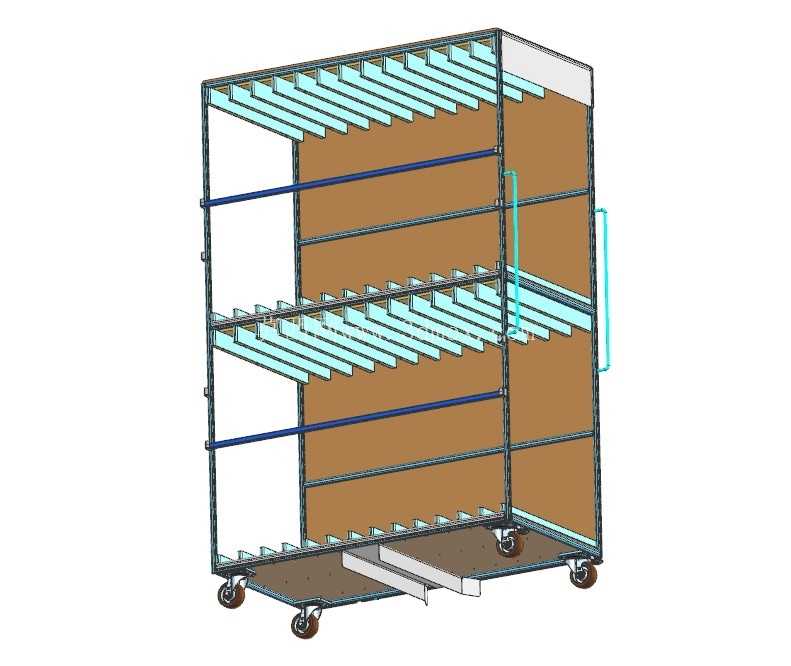

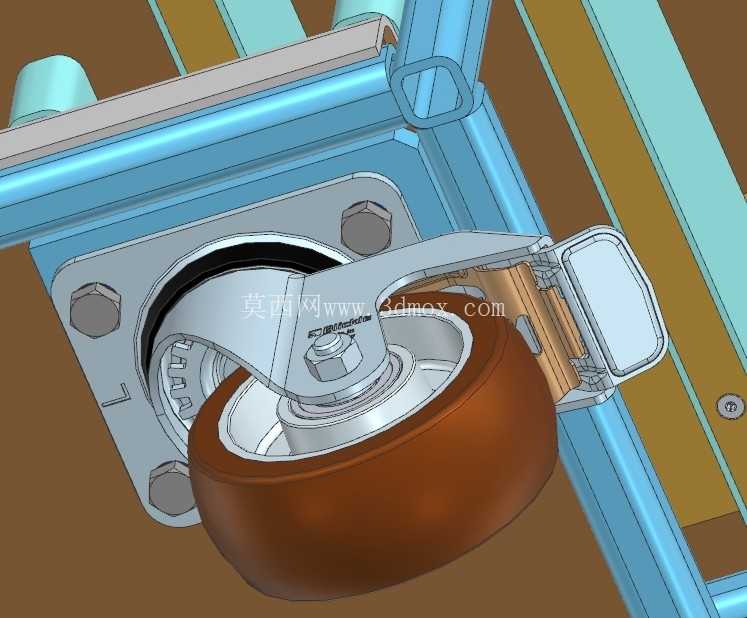

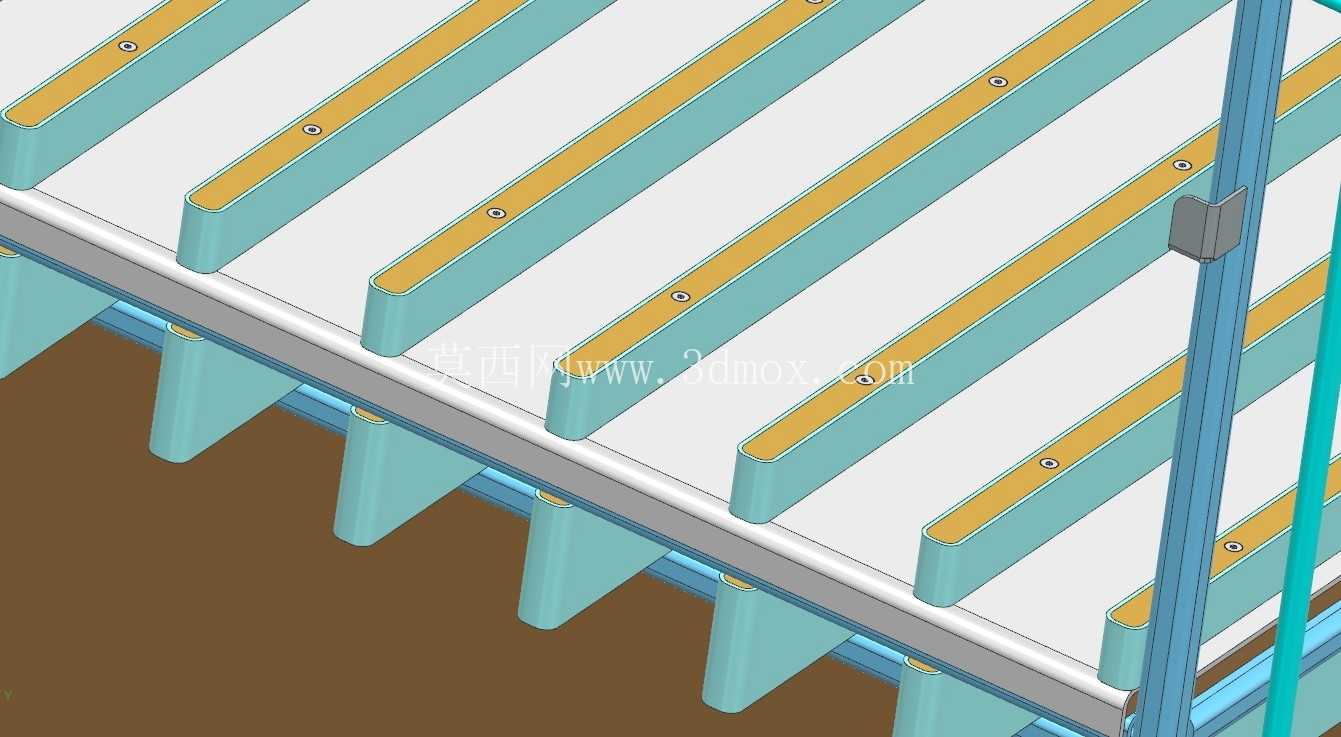

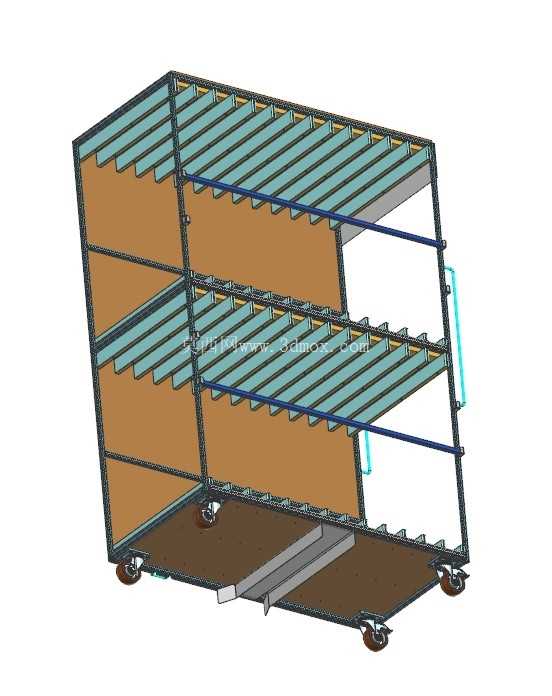

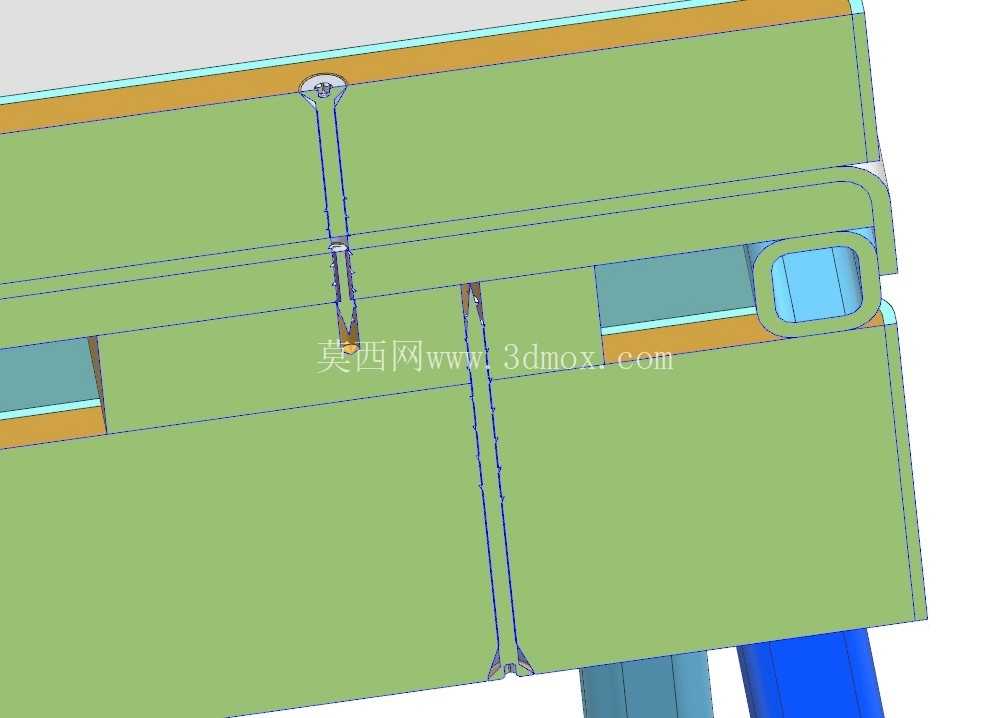

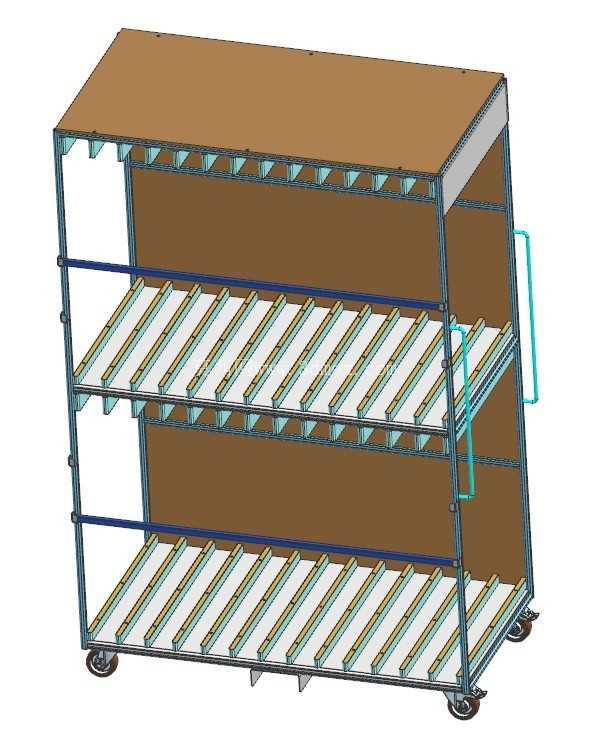

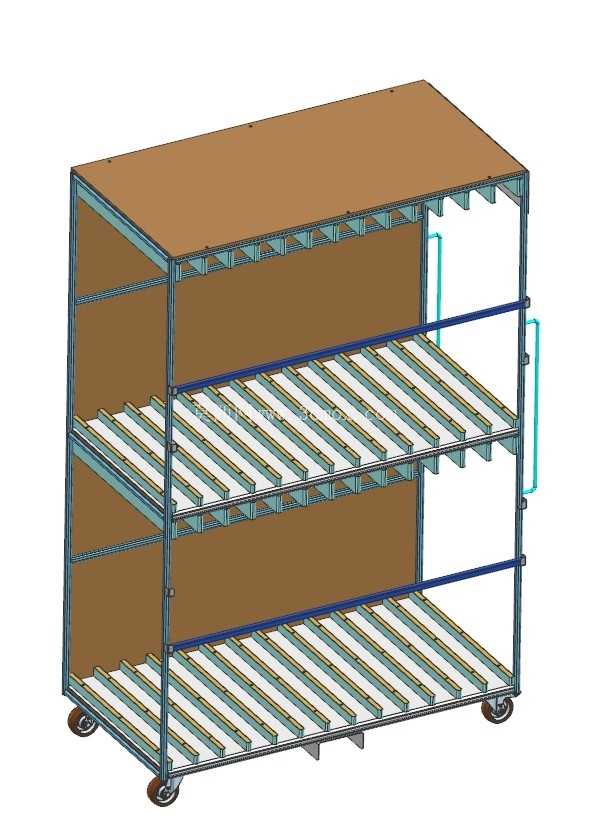

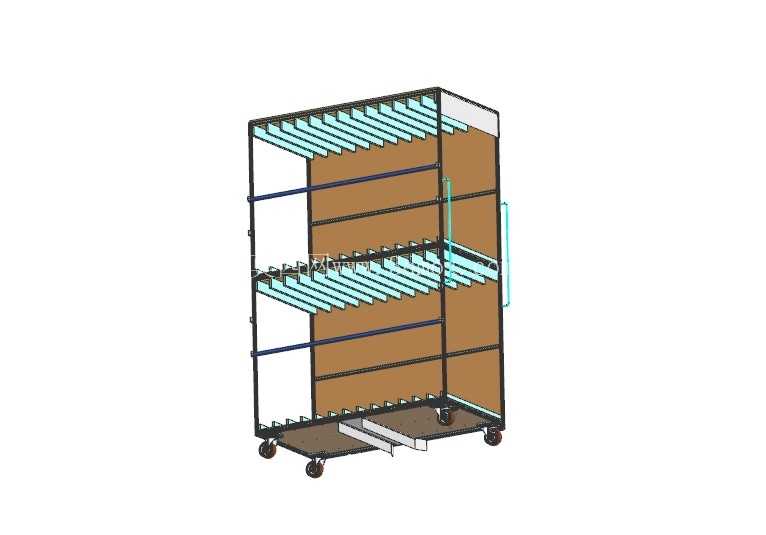

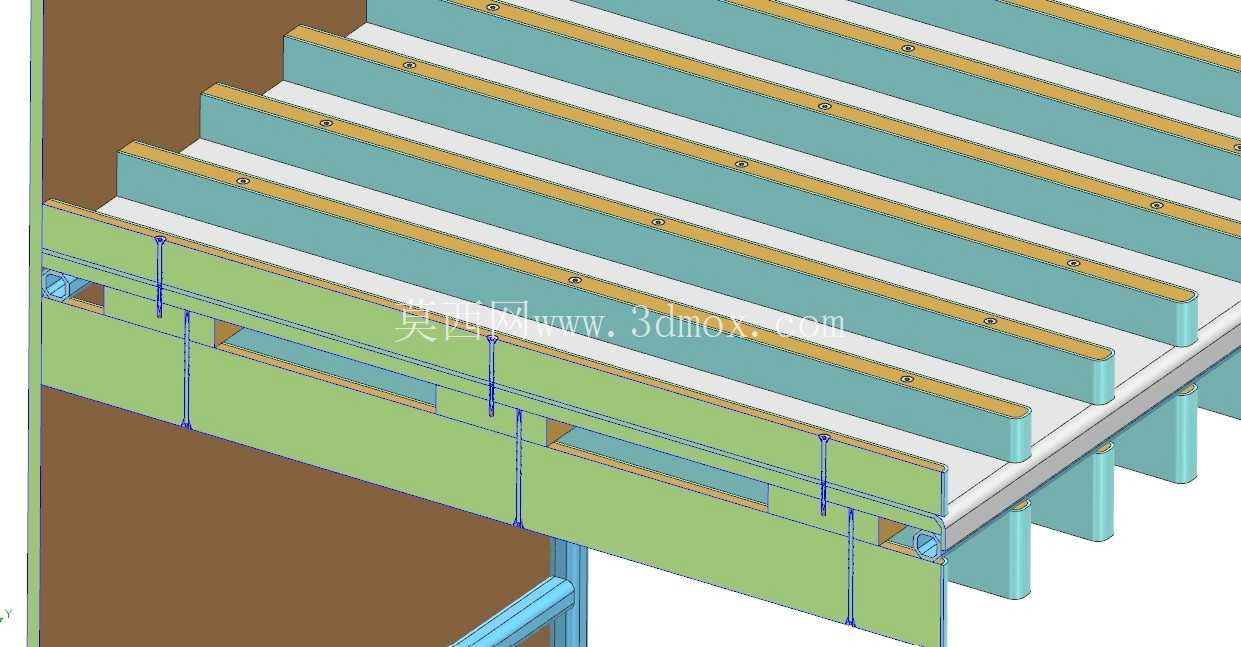

这款多层带轮转运推车，主要面向制造车间内部的片材类物料周转场景设计，解决冲压工序前后、钣金加工工位间，薄型板材、片状工件直立存放与短距离转运的痛点，替代传统平铺堆叠的转运方式，减少片材表面刮蹭、弯折变形的问题，同时压缩物料暂存的占地空间。从结构设计逻辑来看，整体采用方管焊接形成框架主体，框架侧边设置整块挡板，避免直立放置的片材从侧面滑出，每层承托结构采用倾斜排布的条式支撑，支撑条带有向上的限位挡边，片材插入后可依靠自身重力倚靠在背部挡板上，不会出现倾倒滑落的情况，倾斜角度经过实际工况验证，既保证取放片材时的操作便利性，又避免片材因倾斜角度过大产生弯折。五层存储位的排布，充分利用垂直空间，单台推车可容纳同规格或相近规格的片材数量远超普通平板推车，每层支撑条的间距经过核算，可适配不同厚度的片材存放，支撑条表面粘贴毛毡层，避免硬质金属支撑面刮花片材表面，对于表面质量要求较高的汽车冲压覆盖件、钣金半成品尤为适用。底部行走机构采用四个万向脚轮，其中两个脚轮带刹车结构，推车移动到指定工位后，踩下刹车即可锁定位置，不会因地面倾斜或外力碰撞出现滑移，脚轮的轮面采用聚氨酯材质，兼顾承重能力与行走静音性，在车间环氧地坪上行走不会留下压痕，也不会产生过大的噪音影响车间作业环境。推车侧边设置推拉扶手，扶手高度符合人体工程学设计，操作人员站立时可自然握持扶手推行，无需过度弯腰或抬手，降低长时间转运作业的疲劳感。底部框架设置有加强横梁，保证整体承重时框架不会出现变形，底部还预留有脚踏式的辅助登踏结构，操作人员需要取放上层片材时，可踩踏该结构借力，无需额外搭配登高梯。从安装边界与尺寸适配来看，整体宽度控制在800mm以内，可顺利通过车间常见的900mm宽消防通道、设备间通道，整体高度控制在1800mm以内，不会与车间常见的2米高管线、设备横梁产生干涉，长度方向控制在1200mm左右，可适配大部分冲压机床、钣金加工设备的上下料口位置，推车上料时可直接停靠在设备旁，操作人员无需长距离搬运片材，直接从推车上抽取片材即可完成上料作业。在实际应用中，这款推车不仅可用于冲压车间的片材转运，也可用于印刷车间的纸张直立存放转运、电子车间的PCB板周转、家具车间的板材半成品转运等场景，直立存放的方式可避免片材之间的相互挤压，减少工件之间的摩擦损伤，同时单台推车的存储量更大，可减少车间内转运的频次，降低物流搬运的工作量。框架背部的横向拉杆采用圆管结构，既起到加强框架整体刚性的作用，也可作为临时的挂点，悬挂作业指导书、小件工具收纳袋等物品，拓展使用场景。每层支撑条采用模块化安装方式，若后续需要调整层间距适配不同尺寸的片材，可快速拆卸支撑条调整安装位置，无需对框架进行焊接改造，适配多品种小批量的生产场景。推车的整体焊接位置都做了打磨处理，没有尖锐的焊疤毛刺，避免操作人员取放物料时被划伤，所有金属表面都做了喷塑处理，防锈耐油污，适合车间多油污、多粉尘的作业环境，日常清洁只需用抹布擦拭即可，维护成本极低。
