管道加工定位用快夹式管道支架夹具

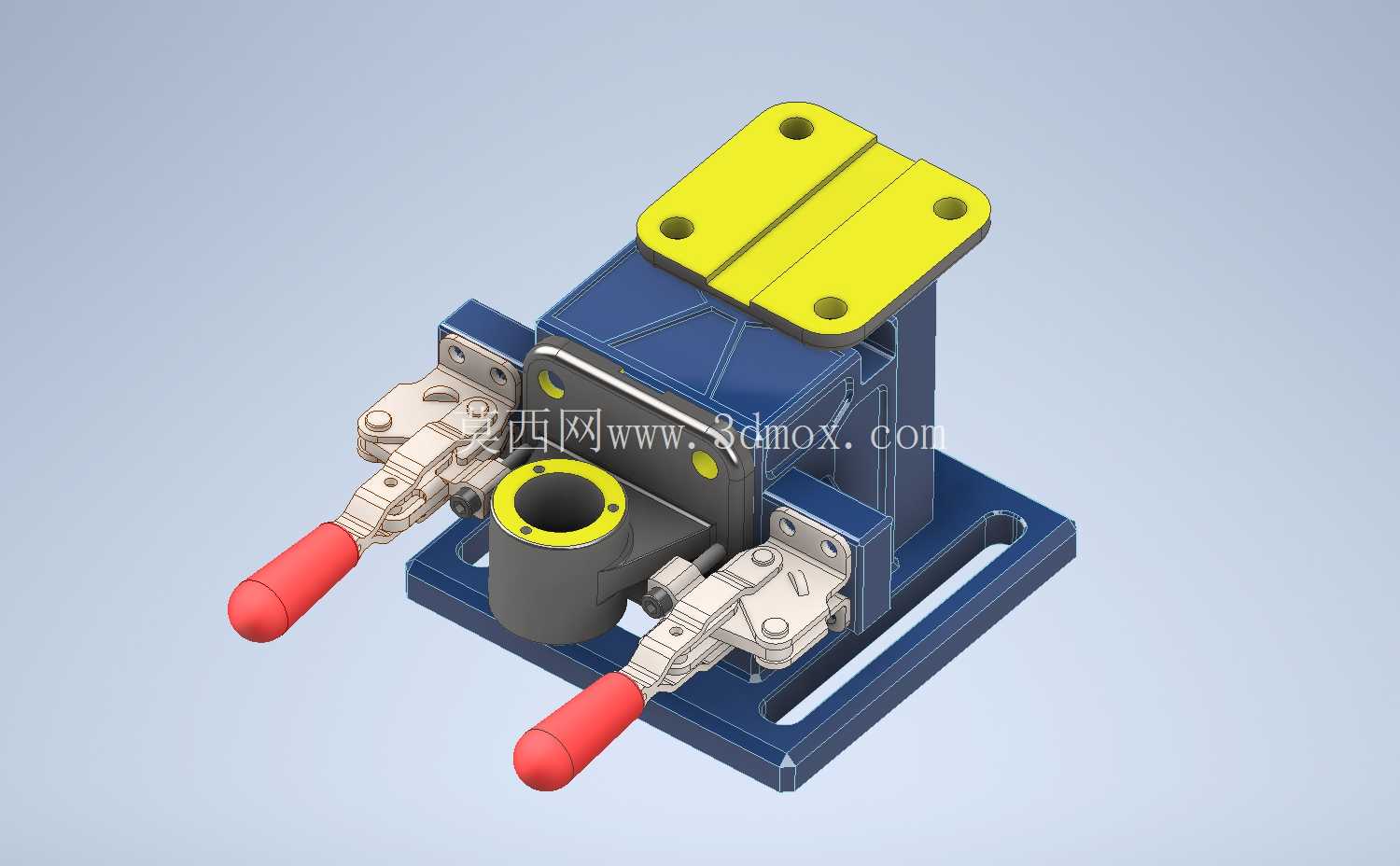

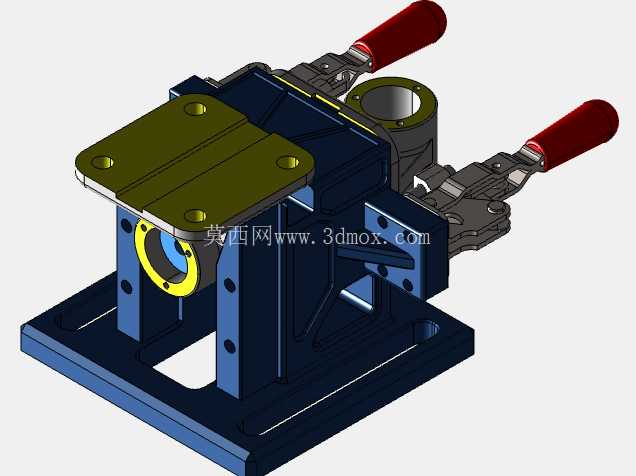

这套夹具的核心应用场景，是汽车冲压产线中管道支架类冲压件的机加、焊接、检测工序的工件定位，不少一线车间做管道支架类零件加工时，常遇到工件本身结构异形、装夹后易偏移、重复定位精度差的问题，直接导致后续冲孔、焊接位置偏差，整批零件报废率居高不下，这套结构就是针对这类痛点做的定向设计。从功能特性来看，整套夹具采用底板+主体定位座+双侧快压机构的组合结构，底板开设长条形安装槽，可直接适配车间现有T型槽工作台的安装孔距，不需要额外做转接板，安装时只需将底板槽位对准工作台螺栓，调整好工位位置后锁紧螺母即可完成固定，安装边界覆盖常规小型冲压件加工工位的台面尺寸，不需要对现有工作台做改造。主体定位座上设置了与管道支架工件基准面完全贴合的仿形定位面，其中带黄色衬层的上部定位块对应工件的上部安装耳板，两个定位块分别开有定位销孔，装夹时先将工件的安装孔对准定位销插入，完成工件的初定位，避免工件放偏；下部的环形定位套对应工件的管道套接端，内径与工件的圆柱段外径做间隙配合，配合公差控制在H7/g6级别，既保证工件能顺利放入，又能限制工件的径向窜动，不会出现装夹后工件晃荡的情况。双侧的快夹手柄采用红色防滑握套，夹臂部分做了加强筋结构，避免长期反复夹紧后夹臂出现形变，夹紧点对应工件两侧的刚性支撑位，不会压到工件的薄壁易变形区域，操作时工人只需将两个手柄向下扳动，就能通过肘节机构的死点锁紧特性完成工件夹紧，不需要额外拧螺栓，单工位装夹时间可控制在3秒以内，大幅提升上下料效率。设计过程中优先考虑了夹具的刚性与操作便利性的平衡，主体支撑座采用箱型结构，相比实心结构减重40%以上，同时内部做了十字加强筋，保证夹紧过程中主体不会出现形变，定位精度可长期保持在0.02mm以内；上部的黄色定位块做了可拆卸设计，当加工不同规格的管道支架时，只需更换对应尺寸的定位块与下部环形定位套，不需要更换整套夹具底座，大幅降低多品种小批量生产的工装成本。从安装尺寸来看，整套夹具的底板长度适配常规300mm间距的工作台T型槽，整体高度控制在操作工人站姿操作的舒适区间，不需要弯腰或者抬手操作，双侧手柄的操作位置刚好在工人手部自然下垂的活动范围内，长时间重复操作也不容易产生疲劳。另外夹具的所有定位面都做了发黑防锈处理，黄色定位块采用耐磨合金钢材质，经过淬火处理后表面硬度达到HRC55以上，长期装夹工件也不会出现磨损凹陷，避免定位精度下降；夹臂与主体的连接销轴采用润滑轴承结构，扳动手柄时没有卡顿感，也不会因为长期使用出现销轴磨损导致的夹紧松动问题。在实际产线应用中，这套夹具可直接配套在小型冲床、焊接工作台、三坐标检测台面上使用，不管是做管道支架的侧孔冲压、支架附件焊接，还是成品尺寸检测，都能保证工件每次装夹的位置一致性，避免因为装夹偏差导致的加工误差，相比传统的螺栓压板式装夹，不仅装夹效率提升数倍，还能减少对操作工人的技能要求，新员工经过简单培训就能完成精准装夹，不会出现因为工人操作力度不同导致的工件装夹变形或者夹不紧的问题。
