管材定长切割辅助定位夹持装置

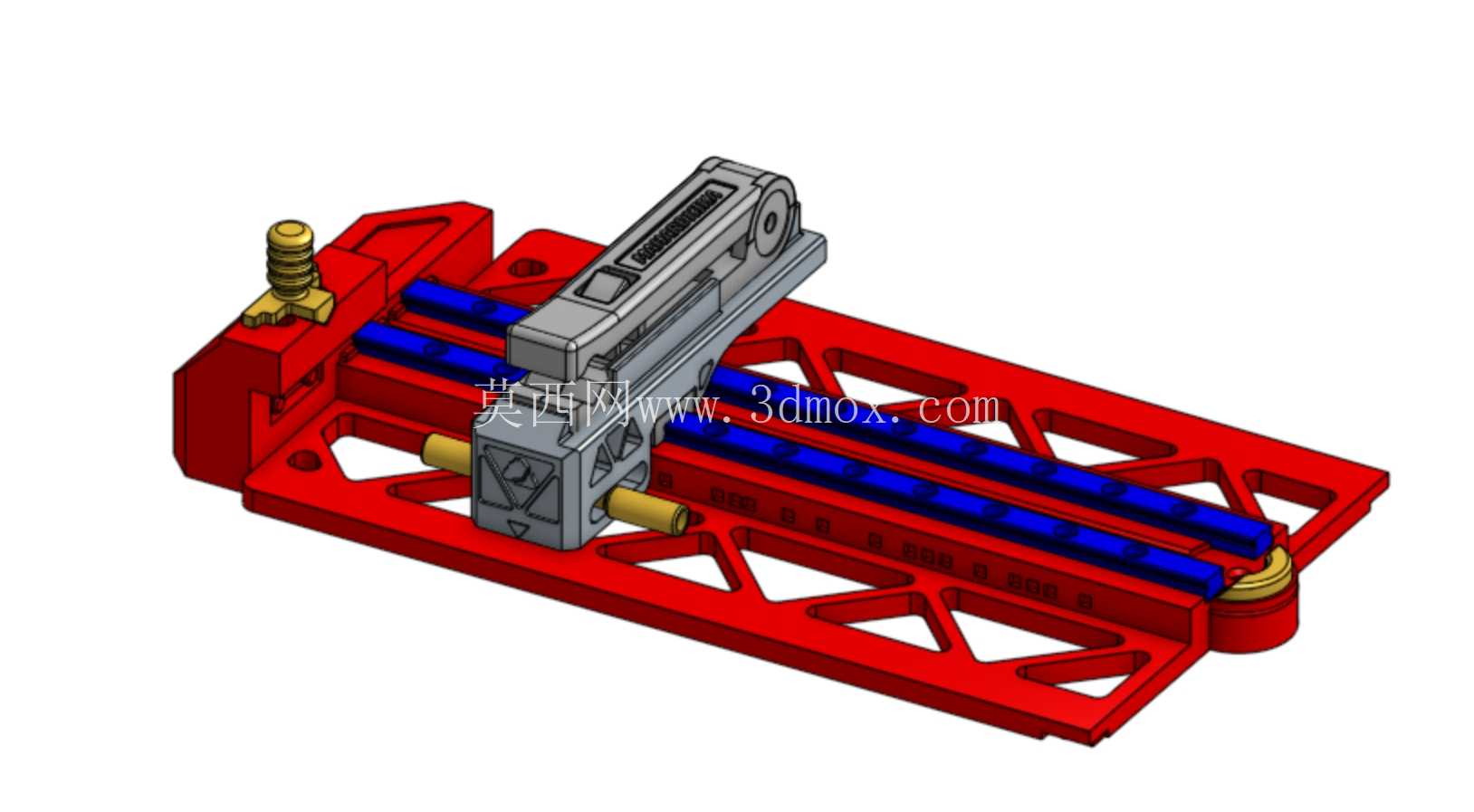

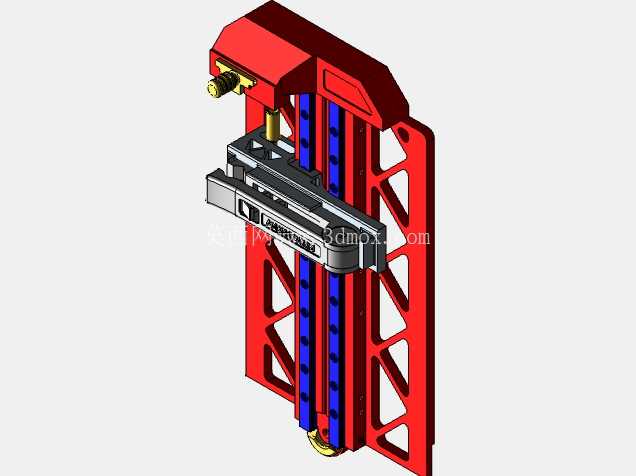

在管材批量加工作业场景中，尤其是金属圆管、型材类管材的切割工序，长期存在定长精度不稳定、管材夹持偏移、重复定位效率低的问题，这套切管辅助夹具正是针对这类现场痛点开发的实用工装，适配小型手动切管机、半自动砂轮切割机等常规管材切割设备的配套使用需求。从结构设计逻辑来看，整套夹具采用基座一体式承载思路，红色镂空框架作为核心安装基体，框架上开设的等距镂空槽并非单纯减重设计，槽体的排布间距经过测算，既可以降低整体工装的自重，方便在不同切割工位间转移布置，也能作为排屑通道，让切割过程中产生的金属碎屑、切削冷却液顺着镂空槽及时排出，避免碎屑堆积在定位基准面影响管材放置精度。基座上的蓝色长导向轨采用平行双轨布置，导向轨的直线度公差控制在0.1mm/m以内，保证滑动定位组件沿轨移动时无卡滞、无横向窜动，滑动组件上集成的灰色测量定位模块，自带刻度读取与锁紧机构，作业时可以根据需要的管材切割长度，将定位块滑动至对应刻度位置后锁紧，管材端部抵靠定位块即可完成长度方向的定位，无需每次切割前重复测量划线，能将单根管材的定长辅助时间压缩70%以上。基座左端的红色固定夹持座搭配金色可调压紧螺钉，可适配直径10mm-50mm范围内的圆形管材、方形管材装夹，压紧螺钉的端部做了圆弧防滑处理，夹紧时不会在管材表面压出明显凹痕，同时能提供足够的夹持力，避免切割过程中管材受切割力作用发生转动或轴向窜动。导向轨末端的限位挡头做了圆弧过渡处理，防止管材推送过程中端面被磕碰划伤，同时作为滑动组件的行程极限限位，避免定位模块脱出导轨。从安装边界来看，整套夹具的基座底面为平整安装面，预留了四个沉头安装孔，可以直接通过T型螺栓固定在切割机的工作台面上，也可以搭配快速夹钳实现快换安装，基座整体宽度控制在180mm，长度为420mm，不会占用过多工作台操作空间，适配市面上多数台式切管设备的工作台尺寸。在实际作业流程中，操作人员只需提前根据生产任务调整好定位块的位置并锁紧，后续批量切割时，只需将管材沿导向轨推送至端部抵紧定位块，操作左端夹紧机构固定管材即可启动切割，切割完成后松开夹紧机构取出成品，再推送下一根管材即可循环作业，整套动作无需反复测量，能有效降低操作人员的劳动强度，同时将管材长度尺寸的一致性控制在±0.3mm以内，大幅减少因尺寸超差产生的废料。设计过程中特意将滑动定位模块的锁紧结构设置在模块侧面，操作人员无需俯身即可完成锁紧操作，调整位置时的操作手感经过优化，锁紧力足够抵抗管材推送时的轴向冲击力，不会出现定位偏移。导向轨与基座之间采用嵌入式安装结构，导轨磨损后可以单独拆卸更换，无需更换整套基座，降低后期维护成本。夹持座的压紧螺钉采用标准细牙螺纹，进给精度高，夹紧力调节范围大，既可以夹持薄壁铝管、PVC管这类易变形管材，也可以夹持厚壁钢管、不锈钢管等高硬度管材，适配场景覆盖五金加工、护栏制作、管路预制、汽配零件下料等多个管材加工场景。整套结构没有复杂的传动部件，日常维护仅需定期清理导轨缝隙内的碎屑、在导轨接触面涂抹少量润滑脂即可长期稳定使用，不存在易损易耗的复杂电子元件，适合加工现场的粗放作业环境，即使是没有经过复杂培训的一线操作人员也能快速上手使用。
