汽车产线气动连接组件总成夹具结构

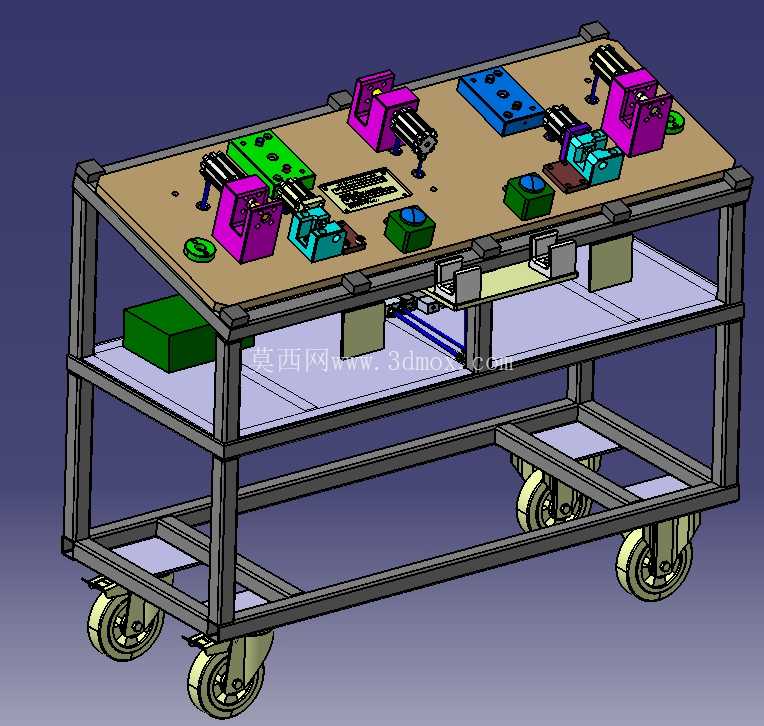

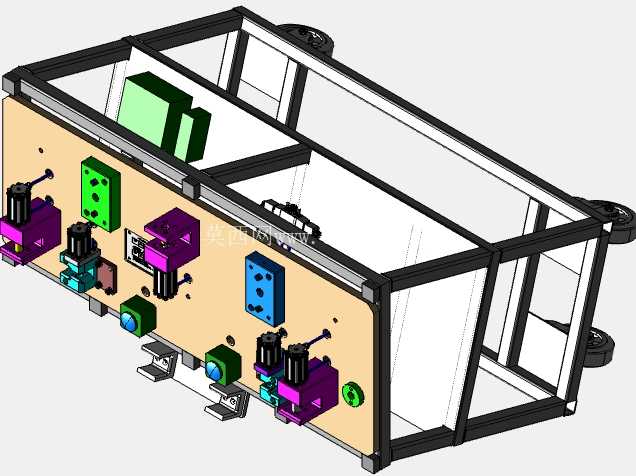

在汽车冲压零部件的批量生产环节，总成夹具是保障部件装配精度、提升工位流转效率的核心工装载体，这套气动连接组件夹具的设计，完全围绕汽车冲压件分装工位的实际作业需求展开，没有冗余的结构设计，每一处安装位、每一组气动元件的排布都经过实际工位的作业动线验证。从应用场景来看，这类夹具主要部署在汽车冲压件分装线的固定工位，负责对气动连接类组件进行定位装夹，配合产线的装配、检测工序完成工件的固定作业，避免人工手持定位带来的装配偏差，也能大幅降低重复装夹的辅助作业时长。整套夹具的承载框架采用工业铝型材拼接搭建，这种结构选型的优势在于框架自重较轻，同时具备足够的结构刚性，型材的标准槽道可以灵活调整安装板的固定位置，后续如果需要适配小范围的产品改型，不需要重新搭建整体框架，只需要调整安装板上的定位元件位置即可，能压缩工装改造成本与周期。安装板作为夹具的核心功能承载面，上面集成了多组不同规格的定位块、气动夹紧元件以及检测元件安装位，不同颜色的定位块对应不同的定位功能：绿色定位块负责工件X向的粗定位，紫色夹紧模块负责工件Y向的气动压紧，蓝色安装座预留了气路接口与检测传感器的安装位置，所有定位元件的位置度公差都控制在0.02mm以内，保障装夹后工件的位置精度满足后续装配要求。设计过程中优先考虑了作业人员的操作便利性，所有夹紧动作的触发元件都布置在安装板的侧下方，作业人员上下料时不需要探身到夹具内部，避免与框架结构发生磕碰；气路全部采用内嵌式排布，沿铝型材的槽道布置气管，没有外露的散乱管线，既避免生产过程中管线被工件剐蹭破损，也能让整个夹具的外观更规整，日常维护时排查气路故障也更便捷。从安装边界来看，整套夹具的底部预留了与生产线工作台连接的固定孔位，孔位间距匹配标准工业工作台的T型槽尺寸，可以直接固定在现有产线的工作台上，不需要额外制作过渡安装板；夹具的整体外轮廓尺寸控制在1200mm*600mm*800mm范围内，不会占用过多的工位空间，两侧预留的搬运把手可以方便工装的转场移动，底部的脚轮在需要移位时可以放下，固定作业时可以收起脚轮通过支撑脚保证整体稳定性。这套夹具的定位逻辑采用了一面两销的经典定位方案，配合气动夹紧的方式，相比传统的手动螺旋夹紧，单工位的装夹时间可以缩短40%左右，同时夹紧力可以通过气源压力进行调整，针对不同壁厚的冲压件可以匹配对应的夹紧力，避免夹紧力过大导致工件变形，也不会因为夹紧力不足导致加工过程中工件移位。在结构细节上，所有与工件接触的定位面都做了倒角处理，避免上下料过程中尖锐的边角刮伤工件表面，影响冲压件的外观质量；夹紧元件的压头采用聚氨酯材质包裹，接触工件时不会留下压痕，对于外观面要求较高的汽车外覆盖件相关组件也能适配。安装板上预留的多个空位是为后续增加检测元件预留的，比如可以加装到位检测传感器，确认工件装夹到位后才允许启动夹紧动作，避免误操作导致的工件或夹具损坏；也可以加装防错销，针对不同型号的工件做防错设计，避免不同型号的工件混装。框架的后侧预留了气路总接口与电气接线端口，所有气路与线路都汇总到后侧的接口处，接入产线的气源与控制系统时只需要对接总接口即可，不需要逐个元件接线接管，能大幅缩短工装的上线调试时间。在实际使用过程中，这类夹具的维护成本也相对较低，所有的气动元件都采用标准件，出现故障时可以直接快速更换，不需要定制特殊配件；铝型材框架的表面做了阳极氧化处理，长期在车间环境下使用也不会出现锈蚀问题，使用寿命相比焊接框架的工装更长。设计时还考虑了排屑需求，安装板与框架之间预留了足够的间隙，装配过程中产生的少量切屑、杂物可以直接从间隙落到下方的收集槽中，不会堆积在定位面上影响装夹精度，日常清理只需要擦拭安装板表面即可，不需要拆解夹具进行深度清理。
