两爪式轴承拉拔拆卸专用夹具结构

在设备运维、机械装配、产线检修的现场场景里，过盈配合装在轴端或者壳体内孔的轴承、皮带轮、齿轮、轴套类零件的拆卸，一直是一线维修人员绕不开的操作难点——如果直接用撬棍撬动、锤击拆卸，很容易造成轴承滚道变形、轴颈表面磕伤、壳体安装孔失圆，轻则导致零件报废，重则影响整台设备的装配精度，后续运行时出现振动、异响、寿命骤降的问题。这款两爪式拉拔夹具，就是针对这类过盈装配件的无损伤拆卸需求设计的专用工装，适配多数中小型传动部件的拔卸作业，不管是车间设备日常维保、电机维修工位的轴承拆卸，还是汽车维修场景里的轮毂轴承、传动齿轮拔取，都能稳定发挥作用。

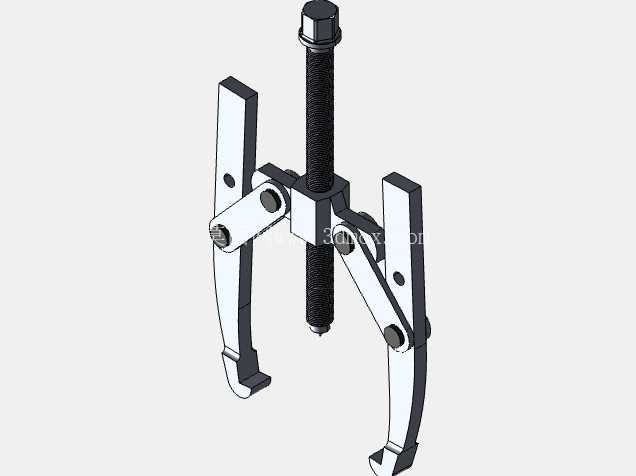

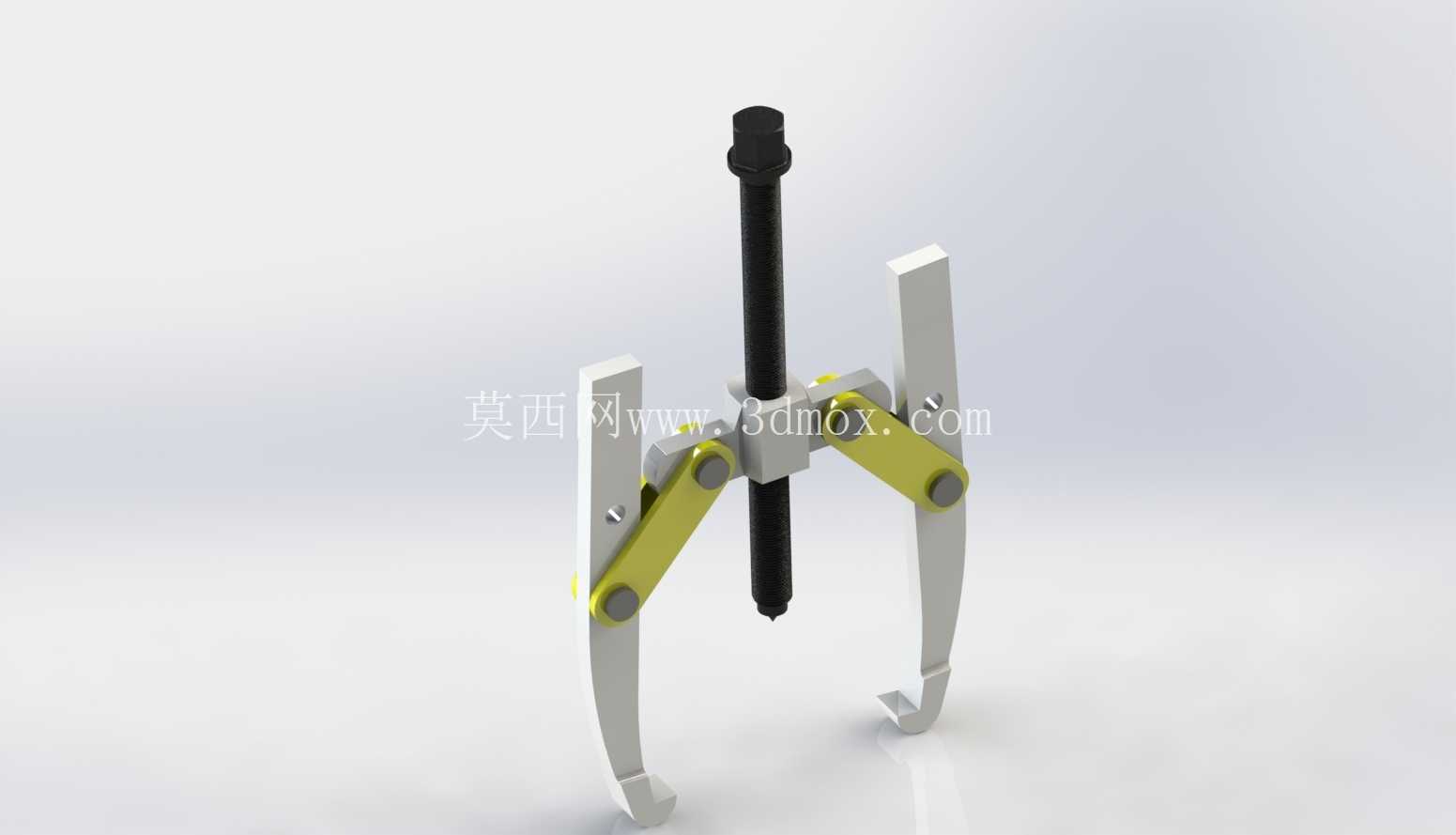

从结构设计逻辑来看，这款夹具采用中心受力的对称式布局，核心受力件是中间的长杆施压螺钉，螺钉顶端做了外六角受力头，适配普通扳手、棘轮扳手或者套筒施加扭矩，螺钉底端做了圆弧过渡的顶针结构，作业时直接顶在轴端的中心孔位置，避免施压时打滑、刮伤轴端面。两侧的夹臂通过铰接结构和中部的滑动滑块连接，夹臂中段的黄色连杆为同步联动结构，转动中心螺杆带动滑块上下移动时，两根夹臂会同步开合，保证两个钩爪始终和中心螺杆保持同轴，不会出现单侧受力偏载的情况，避免拔卸过程中零件歪斜卡滞。夹臂下端的钩爪做了向内弯折的直角勾边，勾边厚度控制在5mm左右，能够卡入轴承内圈或者皮带轮轮毂的下端面，不会因为勾边过厚无法卡入间隙，也不会因为勾边过薄受力时出现变形断裂。

实际作业时，操作人员只需要根据待拆卸零件的外径调整两侧夹臂的开合角度，让钩爪牢牢勾住待拆卸零件的受力端面，将中心螺杆的顶端对准轴端中心，之后用扳手匀速转动中心螺杆，螺杆会持续给轴端施加反向顶力，同时通过滑块、连杆带动夹臂产生轴向的拉拔力，将过盈配合的零件平稳从轴上拉出，整个过程受力完全沿轴向分布，不会对轴和零件产生径向的敲击力或者撬动力，从根源上避免拆卸损伤。和常见的三爪拉马相比，这款两爪结构的夹具对作业空间的要求更低，在部分空间狭窄、周边有管路或者其他结构遮挡的维修场景里，两爪结构可以调整角度避开遮挡物，适配更多复杂的安装工况；夹臂和连杆的铰接位置都做了销轴定位，销轴采用过盈压装配合，活动位置预留了合理的转动间隙，长期使用也不会出现松旷晃动感，保证拉拔时的受力稳定性。

从安装边界和适配尺寸来看，这款夹具的夹臂最大开合距离可以覆盖150mm直径的零件，中心螺杆的有效行程达到120mm，能够满足多数中小型深沟球轴承、圆锥滚子轴承、同步带轮、小型齿轮的拆卸需求，夹臂采用高强度合金钢材质，表面做了镀锌防锈处理，连杆部分经过调质热处理，受力时的抗拉强度满足8吨以内的拉拔载荷需求，不会因为过载出现臂体弯曲、连杆断裂的问题。设计过程中特意将所有铰接边做了圆角过渡，没有尖锐的棱角，避免作业时划伤操作人员；中心螺杆的螺纹采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，施加扭矩时不会出现卡滞、滑牙的问题，螺杆表面做了发黑处理，长期使用也不会生锈，保证螺纹传动的顺畅性。

在实际选型使用时，需要注意根据待拆卸零件的拉拔载荷选择对应规格的夹具，钩爪的卡入深度要完全贴合零件的受力端面，避免卡接量不足导致拉拔过程中滑脱；中心螺杆顶在轴端时，如果轴端没有预制中心孔，可以在轴端垫一块小尺寸的平垫，避免顶针压伤轴端面。这款夹具的结构没有复杂的液压或者气动元件，纯机械结构的可靠性极高，不需要额外的动力源，只需要普通扳手就能操作，非常适合流动维修、野外作业、车间固定工位等多种场景使用，相比液压拉马，它的维护成本几乎为零，不需要定期更换密封件、补充液压油，长期存放也不会出现漏油、失压的问题，是维修工位必备的基础工装之一。
