SG90舵机结构三维设计方案

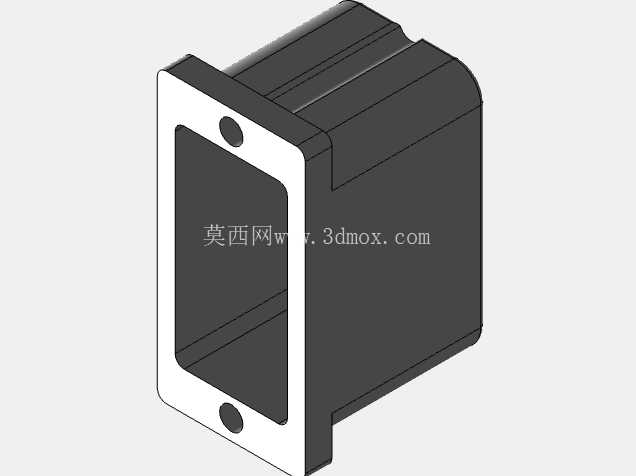

在航模制作、小型机器人关节驱动、自动化教具改装这类对执行器体积、重量、控制精度有均衡要求的场景里，SG90这类微型舵机的应用覆盖率一直很高，很多刚接触小型机电结构设计的从业者，第一次做闭环执行结构选型时，基本都会先接触这类规格的产品。做这个三维结构的时候，最先要敲定的是安装边界的适配性，毕竟这类舵机大多是直接嵌装在模型骨架或者小型设备的预留槽位里，底部的矩形腔体尺寸要和市面上常规的SG90安装孔位完全对齐，两侧的固定耳上预留的安装孔中心距，要匹配常用的M2自攻螺丝规格，不能出现孔位偏位导致安装时需要二次扩孔的问题，毕竟很多用户是直接用现成的支架做装配，尺寸公差要控制在0.1mm以内才能保证互换性。

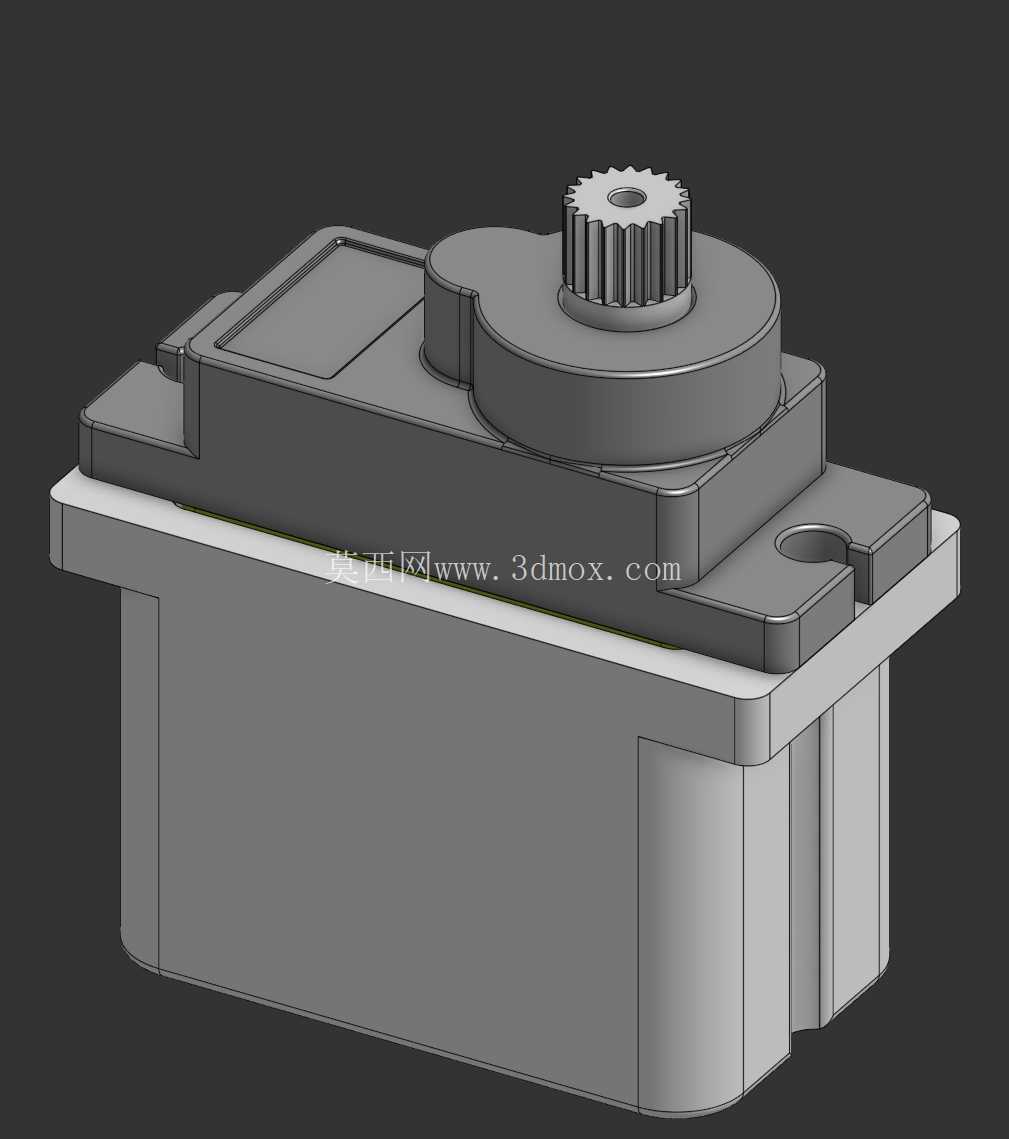

顶部的输出齿轴是整个结构里最需要注意精度的部分，常规SG90用的是21齿的标准舵机齿，这个齿形的参数不能随便改，不然市面上通用的舵机摇臂、舵盘就没法直接装配，齿部的凸起高度要和标准摇臂的卡槽深度匹配，齿根处做了微小的倒角处理，既方便装配时快速对准，也能避免硬插的时候把齿尖崩掉。齿轴下方的圆形凸台直径，要刚好能嵌入摇臂底部的定位沉孔，保证转动的时候不会出现偏心晃动，减少虚位对控制精度的影响。

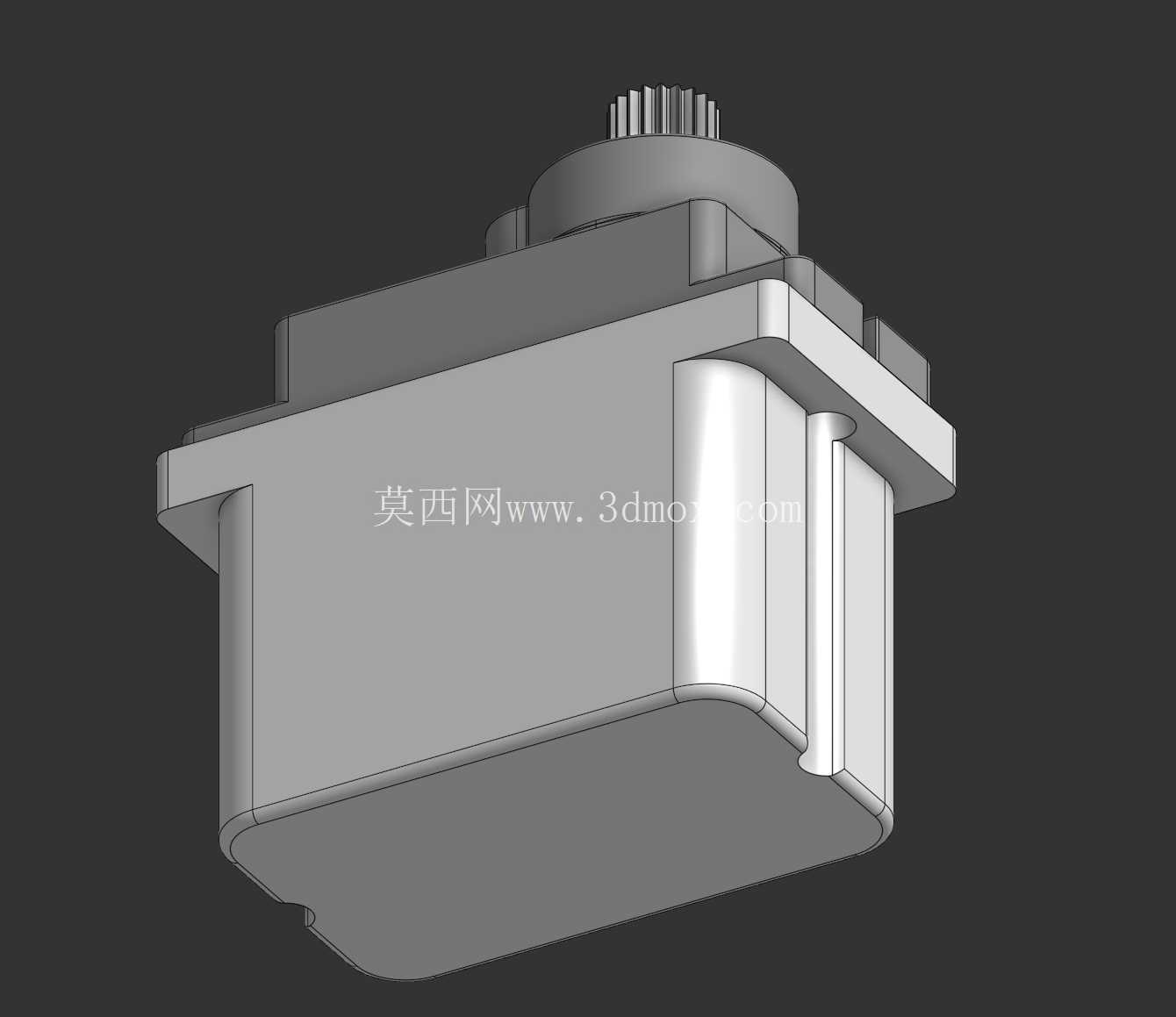

上盖和下壳体的配合结构做了卡扣加定位筋的设计，沿着壳体四周的内圈布置了均匀的定位凸筋，装配时上下壳可以直接靠凸筋对准，不需要额外做治具定位，侧面的卡扣卡合量控制在0.3mm，既保证装配后不会因为日常震动松脱，也方便后期维修拆盖的时候不会把卡扣掰断。壳体侧面的出线槽位置做了圆弧过渡，避免导线被壳体棱角磨破绝缘层，出线口的宽度刚好能容纳三根标准舵机线，不会留过大的缝隙让灰尘进入壳体内部。

上盖表面的那个矩形凹槽是预留的标签粘贴位，深度控制在0.2mm，贴完标签之后表面和壳体齐平，不会因为标签凸起影响周边零件的装配。靠近输出齿一侧的那个小圆孔是舵机的中位校准孔，这个孔的位置要刚好对准内部电位器的调节轴，不用拆壳就能直接用小螺丝刀调整中位，这个细节是很多新手建模的时候容易漏掉的，实际使用的时候如果中位不准，舵机的转动行程就会出现两边不对称的问题，要么打满角度的时候堵转，要么达不到需要的转动角度。

整个壳体的壁厚做了均匀化处理，所有位置的壁厚都保持在1.2mm左右，既不会因为壁厚太薄导致注塑的时候出现缺胶、变形的问题，也不会因为壁厚太厚增加不必要的重量，毕竟这类微型舵机很多是用在对重量敏感的航模场景里，多一克的重量都可能影响整机的重心配平。壳体内部的筋位布置是围绕内部的电机、减速齿轮组、电位器三个核心部件做的，每个部件的安装位都有对应的定位槽，装配的时候零件直接放进槽里就能定位，不需要额外打胶固定，减少装配工序的复杂度。

输出轴的转动行程限位是靠上盖内部的限位凸台做的，刚好限制在左右各90度的常规行程，不会出现转动超位把内部齿轮打坏的情况，要是用户需要更大的转动角度，只需要把这个限位凸台修掉就能拓展行程，这个设计也给后期改装留了余量。底部的壳体侧面做了细微的防滑纹理，既方便注塑的时候脱模，也能在手持安装的时候增加摩擦力，不会因为手滑摔落零件。

从实际使用的场景来看，这类舵机的输出扭矩虽然不大，但是用来驱动小型机器人的关节、航模的舵面、自动窗帘的小牵引结构完全足够，结构设计的时候所有的尺寸都是围绕通用互换性做的，不管是替换坏件还是做新结构的集成，都能直接套用这个模型做装配干涉检查，不用再反复测量实物尺寸，能减少很多选型和装配验证阶段的工作量。做结构的时候特意把所有的圆角、倒角都按实际注塑工艺的要求做了处理，没有出现尖锐的棱角，也没有壁厚突变的位置，导出的模型不管是做3D打印验证还是开模注塑，都不需要再做额外的工艺修正，能直接对接生产环节。
