对开式径向可调轴系抱紧支撑环结构

这套对开式径向可调支撑环结构，主要应用在长轴系的中间辅助支撑场景，常见于大型传动设备、试验台架、长距离输送辊道的轴系布置中，解决长轴跨距过大带来的挠曲变形、回转振颤问题，区别于传统的整体式滑动轴承座，这种对开结构不需要从轴端穿装，可在轴段任意位置完成加装或拆卸，针对已投用设备的轴系改造场景适配性极强。

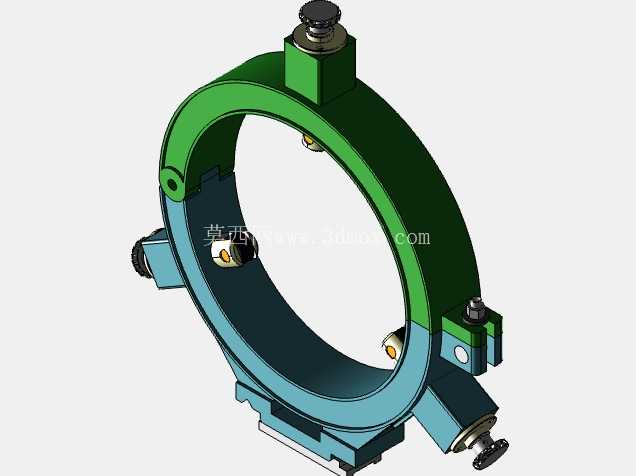

从结构功能来看，上下两个半环通过侧边的连接螺栓完成拼合，拼合面预留了微小的调整间隙，可适配一定范围内的轴径公差，避免轴加工误差带来的装配卡滞。环体周向均匀布置了多组可调式顶紧组件，顶部的调节组件采用细牙螺纹传动结构，端部镶嵌有耐磨接触块，旋转调节螺栓即可推动接触块抵靠轴面，可根据轴的实际对中需求调整各方向的顶紧力，既能保证轴的回转自由度，又能限制轴的径向窜动，将轴的挠曲量控制在允许范围内。侧边的多组顶紧组件采用对称布置，可抵消轴回转过程中产生的径向不平衡力，避免支撑环单侧受力过大出现偏磨。

设计过程中优先考虑了现场装配的便捷性，半环的连接耳位置做了加厚处理，螺栓孔采用沉孔设计，避免连接螺栓突出环体外缘与周边部件发生干涉。底部设置了一体化的安装支座，支座上开有长条形安装孔，可适配安装基面的位置误差，安装时不需要对基座孔位做二次修配，直接通过螺栓压紧即可完成固定。环体的主体部分采用箱型截面设计，在保证整体刚性的前提下尽可能降低结构自重，避免额外增加安装基面的承载负担，内壁与轴面之间预留了均匀的间隙，可储存润滑脂，减少接触块与轴面的磨损，延长维护周期。

从安装边界来看，环体的最大外径根据适配轴径做了等比例放大，整体径向尺寸控制在轴径的2.2倍以内，轴向宽度不超过轴径的0.8倍，不会占用过多的轴段安装空间，可适配周边空间局促的安装场景。顶部调节螺栓的操作空间预留充足，使用普通内六角扳手即可完成松紧调节，不需要专用工装，日常维护时可直接在设备运行状态下微调顶紧力，不需要停机拆解。各顶紧组件的接触块采用圆弧面设计，与轴面的接触面积更大，单位面积压力更小，不会在轴面压出凹痕，接触块磨损后可单独拆卸更换，不需要整体更换支撑环，降低后期维护成本。

实际应用中，这类支撑环常布置在两个主轴承之间的轴段中点位置，可将长轴的有效跨距缩短一半，大幅提升轴系的临界转速，避免轴在额定转速下出现共振问题。针对不同工况的需求，可调整顶紧组件的数量，重载场景下可增加周向顶紧点的密度，轻载高速场景下可减少顶紧点数量降低接触摩擦阻力。拼合面的位置设置了定位销，可保证上下半环装配时的同轴度，避免拼合错位导致轴与环体内壁发生刮蹭。环体的表面做了氧化处理，具备基础的防锈能力，可适应一般工业车间的环境使用，不需要额外做表面防护。
