可兼容圆管矩形管的手动双杆夹紧夹具

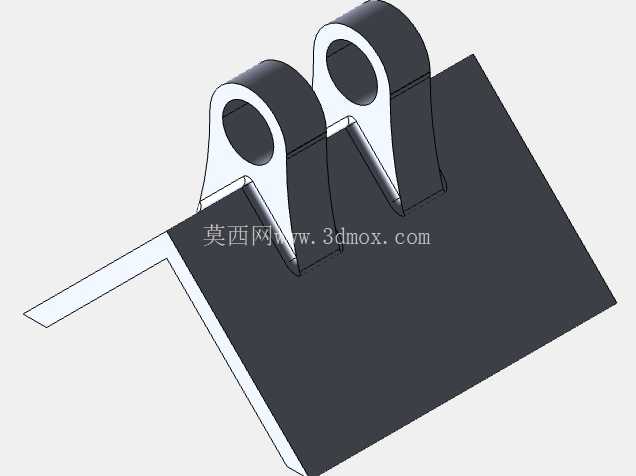

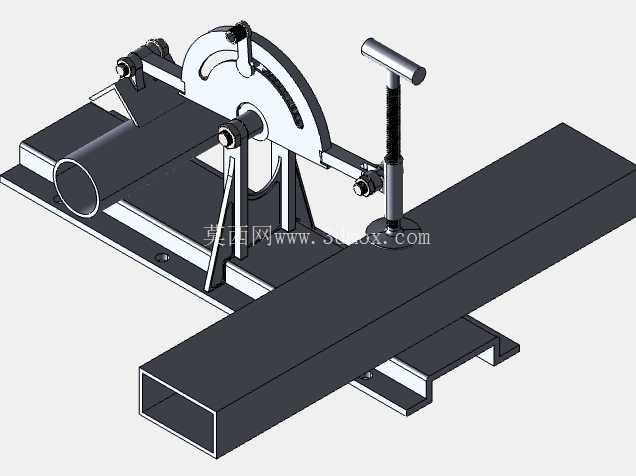

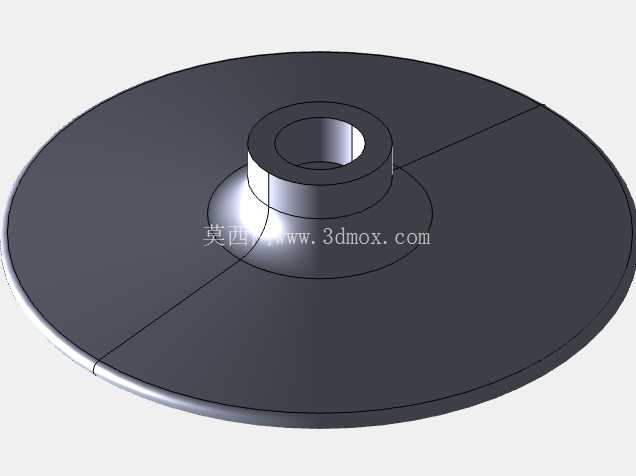

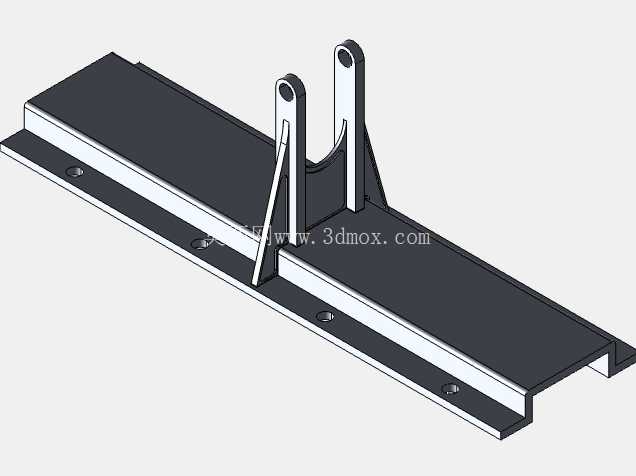

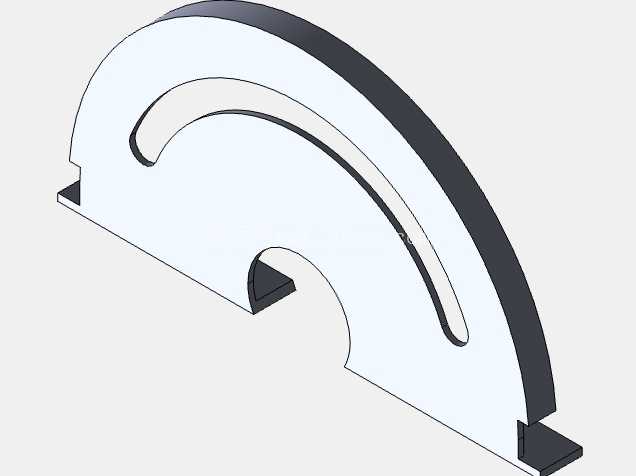

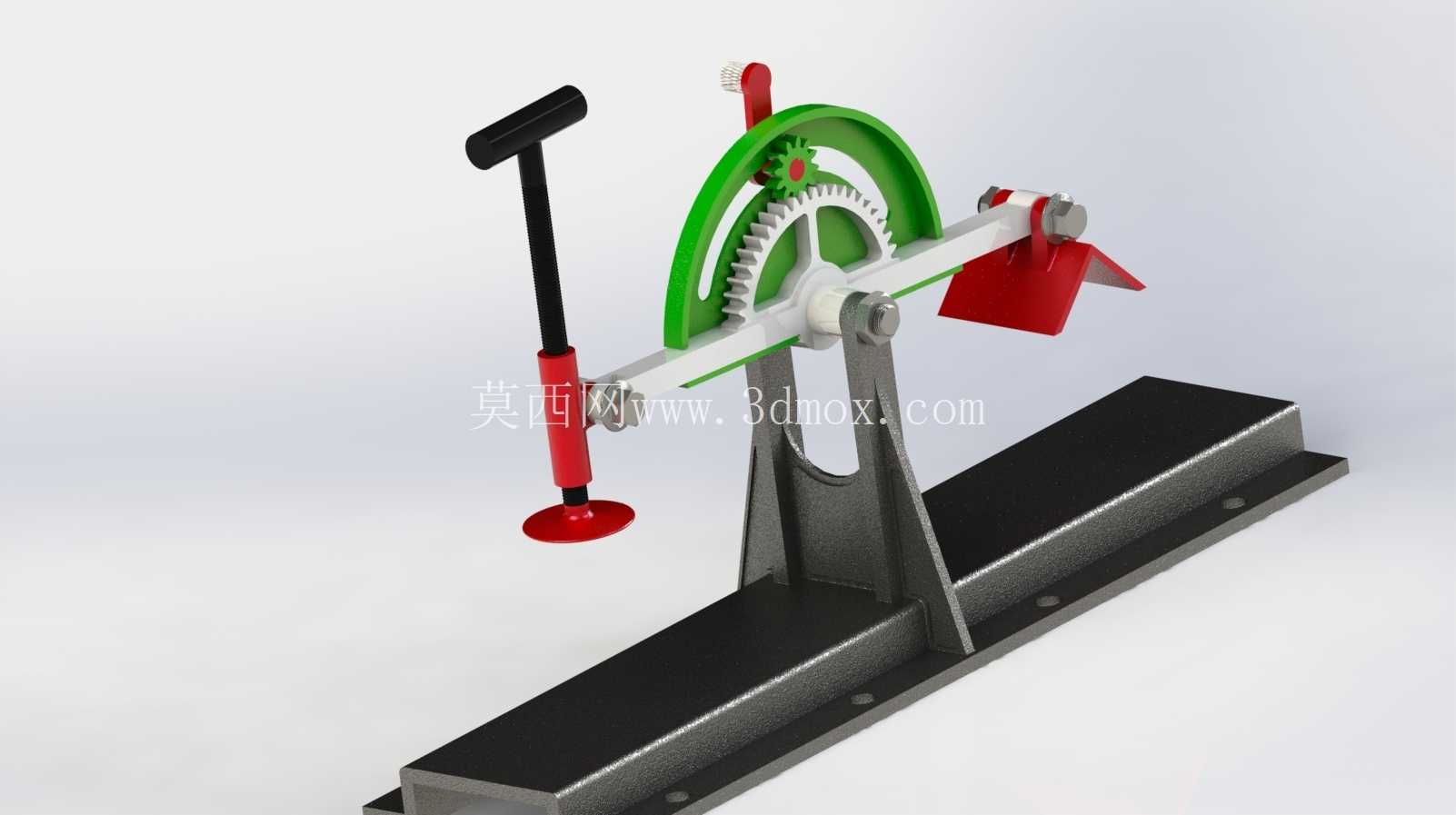

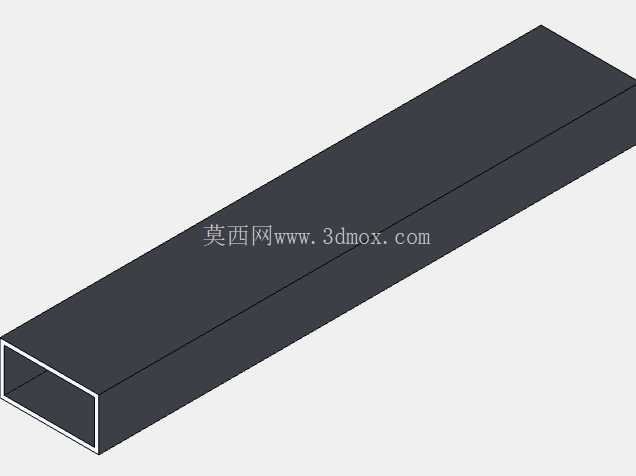

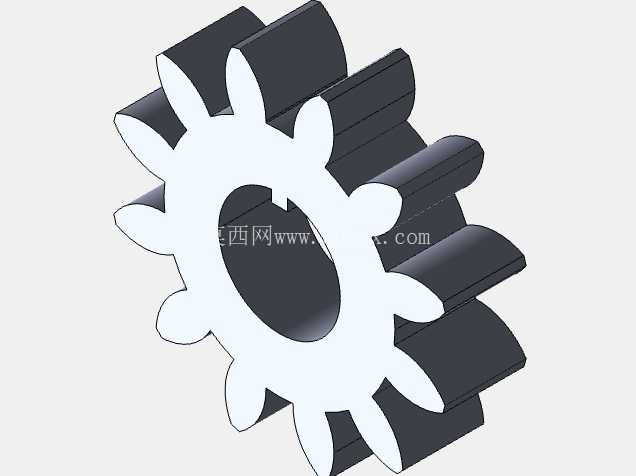

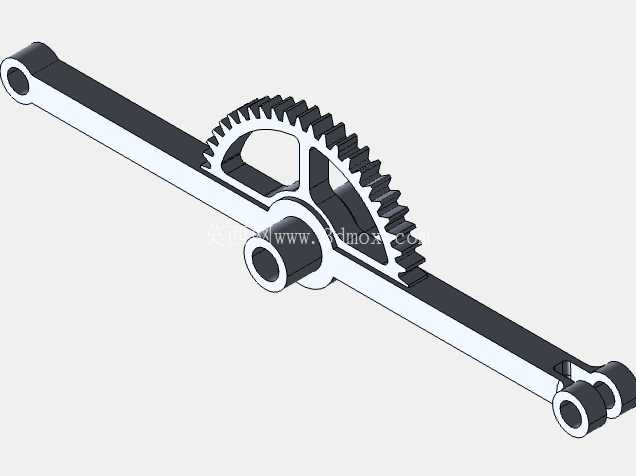

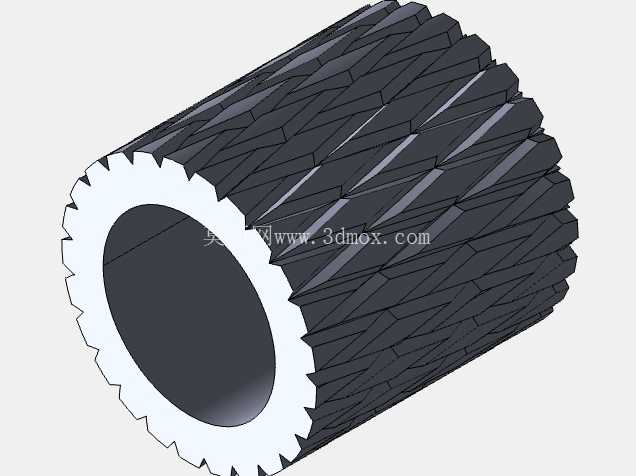

在五金加工、管材预制、小型构件组焊的生产场景里，不同截面型材的装夹固定一直是一线操作中容易被忽略却直接影响加工精度的环节，以往针对圆管和矩形管往往需要准备两套不同的夹紧工装，不仅增加工位上的工装存放空间，切换工件时反复更换夹具也会拉长单件加工的辅助时间，这款双杆夹紧结构正是针对这类实际痛点完成的结构设计。从实际使用逻辑来看，这套夹具的底座采用长条形钢制安装基座，基座上预留了等间距的安装沉孔，可直接通过T型螺栓固定在标准钳工台或者焊接工作平台上，安装边界可适配多数常规工位的台面尺寸，不需要额外改造现有工作台的安装结构。整个夹紧机构的核心采用齿轮啮合传动的结构，操作端的T型手柄转动时，通过直齿与小齿轮的啮合传动带动杠杆端的压头动作，相比传统的单螺杆压紧结构，齿轮传动的传动比更稳定，操作时的施力行程更短，不需要反复转动多圈手柄就能完成夹紧与松脱动作，在频繁上下料的批量加工场景里能有效降低操作人员的动作疲劳度。针对不同截面的工件，这套结构做了差异化的夹紧适配：装夹圆形管材或者棒料时，先将工件放置在底座的V型定位槽内，V型结构的自定心特性可以让圆管的轴线自动对齐夹具的定位基准，不需要反复找正工件位置，随后扳动手柄带动夹紧主轴下行，将圆管牢牢压在V型槽内，夹紧过程中压头与工件接触的位置做了圆弧过渡处理，避免硬接触在薄壁管材表面留下压痕，影响工件的外观质量。装夹矩形管或者方形型材时，不需要更换任何压头配件，直接将矩形管放置在底座的平面定位区域，依靠底座的平面作为定位基准，转动手柄带动平压头下行，将矩形管压紧在底座平面上，平压头的接触面积经过匹配设计，压紧力可以均匀分布在矩形管的接触面上，避免局部压力过大导致薄壁矩形管出现压溃变形的问题。整个传动结构的铰接位置都做了衬套耐磨设计，长期频繁使用也不会因为铰接孔磨损出现夹紧间隙，保证装夹的重复定位精度。夹具的操作手柄做了防滑包胶处理，手上沾有切削液或者焊接防护油时也能稳定施力，不会出现打滑脱手的情况。从结构设计的冗余度来看，这套夹具的齿轮传动部分做了半封闭的防护结构，可阻挡加工过程中产生的金属切屑、焊接飞溅物进入齿轮啮合区域，避免杂物卡滞导致操作不畅，日常维护只需要定期在齿轮啮合位置和铰接点加注少量润滑脂即可，不需要复杂的拆解保养。在实际的工位适配中，这套夹具不仅可以用于管材的切割定位、钻孔装夹，还可以用于小型框架构件组焊时的临时固定，夹紧力可满足常规轻型金属构件的装夹需求，不会因为常规的切削力、焊接应力出现工件移位的问题。相比市面上单一功能的管类夹具，这套双杆结构通过一套机构实现了两种常见截面型材的装夹需求，减少了工位上的工装储备数量，也降低了操作人员切换工装的时间成本，结构上没有复杂的气动、液压元件，纯机械结构的可靠性更高，在没有气源、电源的野外维修工位或者临时加工点也能正常使用，不会因为动力源的限制影响使用。整个夹具的重心集中在底部的长条形底座上，夹紧工件时不会出现倾翻的问题，即使装夹长度超出底座范围的长管材，只要在工件悬空位置做简单的支撑，配合夹具的夹紧力就能完成稳定装夹，适配的工件尺寸覆盖了日常小型加工场景里绝大多数常用规格的圆管和矩形管，不需要针对特殊规格的工件额外定制专用夹具。
