双向销定位回转式卡盘夹头结构

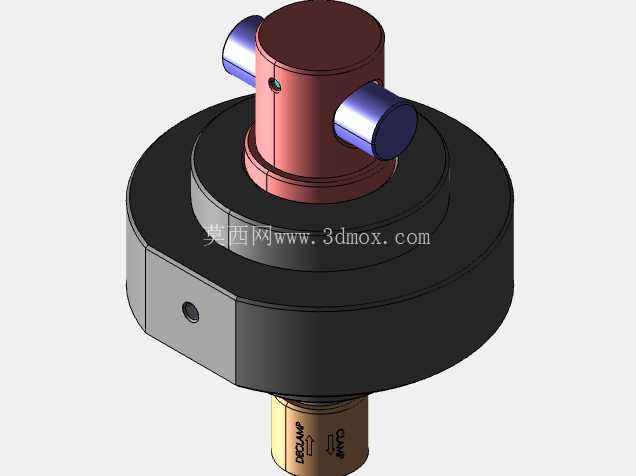

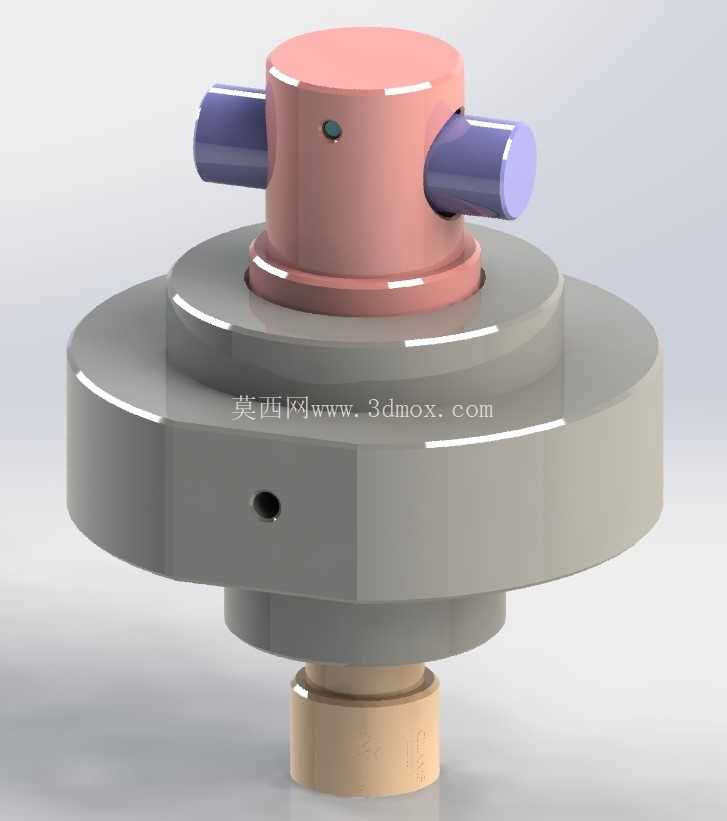

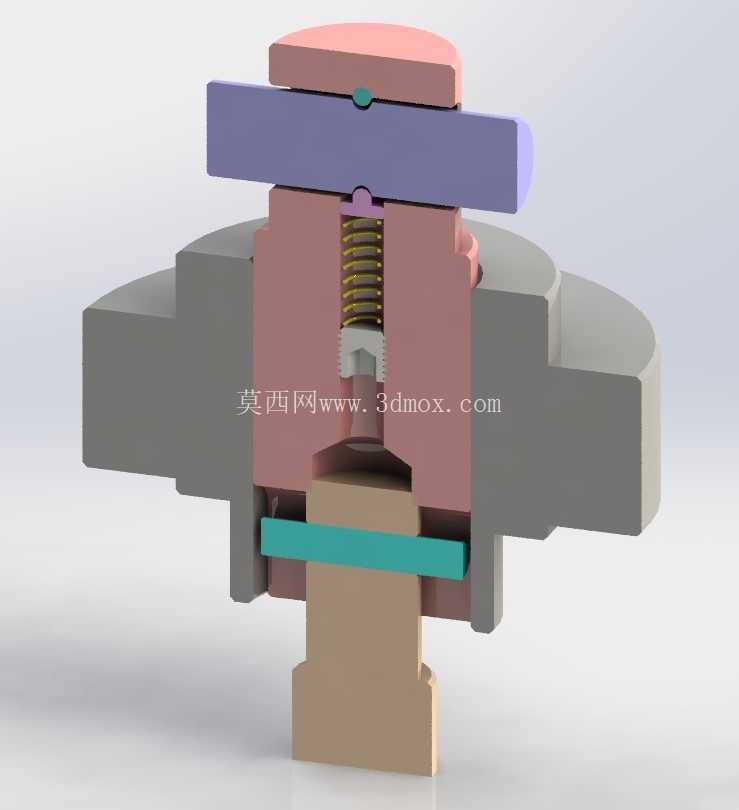

该夹头属于机加工与冲压产线常用的定位夹紧工装，核心适配盘类、短轴类工件的装夹需求，在汽车冲压件二次加工、小型回转件铣削钻孔工位中应用广泛，可直接安装在机床工作台或者冲压设备的滑块端面，配合自动化上下料机构完成工件的快速定位与夹紧动作。从结构设计逻辑来看，该夹头采用径向双销驱动的夹紧思路，上部粉色主体为夹头的驱动芯座，两侧伸出的紫色圆柱销为驱动输入件，可连接外部的摆杆、凸轮或者小型气缸推杆，当两侧销体受外力产生同步径向位移时，会带动内部的斜楔或者连杆机构动作，驱动下部的夹紧元件完成对工件内孔或者外圆的抱紧，相比传统三爪卡盘，该结构的夹紧行程更短，响应速度更快，适配高频次的快速装夹工位，重复定位精度可控制在0.02mm以内，满足普通冲压与轻切削加工的精度要求。夹头的下部灰色主体为安装基座，基座下端设置的浅米色定位轴颈为安装定位基准，轴颈直径与安装孔采用H7/h6的间隙配合，基座法兰端面上预留的小孔为安装螺钉过孔，可通过内六角螺钉将整个夹头固定在设备安装面上，安装时需要保证基座端面与设备安装面的平面度不大于0.01mm，避免夹头装配后出现偏斜，导致夹紧时工件同轴度超差。基座上部的台阶面为夹紧元件的导向面，表面做了淬火处理，硬度达到HRC45-50，减少长期往复动作带来的磨损，延长工装的使用寿命。上部的驱动芯座与基座之间采用间隙配合，配合面设置有防尘密封结构，避免加工过程中产生的金属碎屑、冲压粉尘进入配合间隙，造成动作卡滞，芯座上预留的小孔为润滑脂注油孔，可定期注入锂基脂润滑内部运动副，降低摩擦阻力，减少零件磨损。在实际应用场景中，该夹头可适配多种夹紧形式，既可以通过更换内部的夹爪实现工件外圆夹紧，也可以更换涨套实现工件内孔的涨紧夹紧，下巴式的夹紧元件可在斜楔驱动下沿径向水平移动，部分工况下也可调整为摆动夹紧模式，适配带斜面的异形工件装夹，不需要更换整个夹头主体，仅需更换前端的夹紧元件即可适配不同规格的工件，大幅降低产线换型的工装成本。设计过程中重点考虑了夹紧力的传递效率，两侧对称布置的驱动销可抵消单侧驱动带来的侧向力，避免芯座动作时出现偏磨，夹紧力通过斜楔机构放大后，可输出足够的夹紧力保证工件在加工过程中不会出现位移，同时不会因为夹紧力过大造成薄壁工件的装夹变形。夹头的整体外形为同轴回转体结构，最大外圆直径根据适配工件尺寸设计，整体高度控制在满足行程需求的最小范围内，降低工装整体重量，减少驱动负载，安装时需要注意驱动销与外部驱动元件的连接间隙，避免过定位造成动作卡顿，同时要保证两侧驱动的动作同步性，避免单侧受力导致夹紧偏心。该结构相比传统的螺纹夹紧、手动压板夹紧，可接入自动化生产线实现自动夹紧松开，配合传感器可实现夹紧状态的信号反馈，满足无人化加工产线的使用需求，在小型汽车冲压配件的机加工工位、仪表零件的车铣加工工位都有较高的应用价值，结构零件加工工艺性好，大部分零件可采用普通车削、铣削加工完成，易损件更换方便，维护成本低，适合批量生产配套使用。
