谐波齿轮头数控旋转轴结构设计

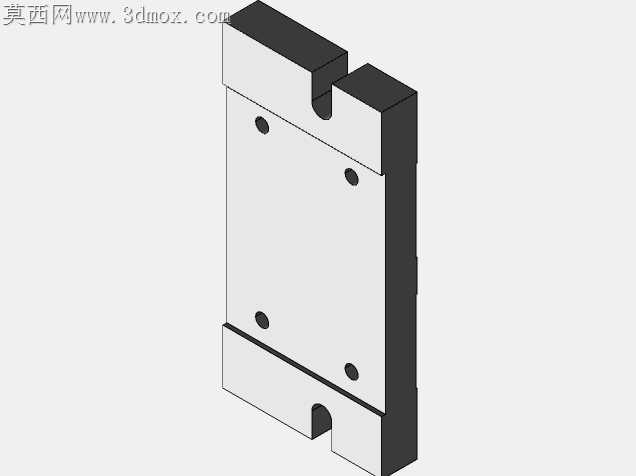

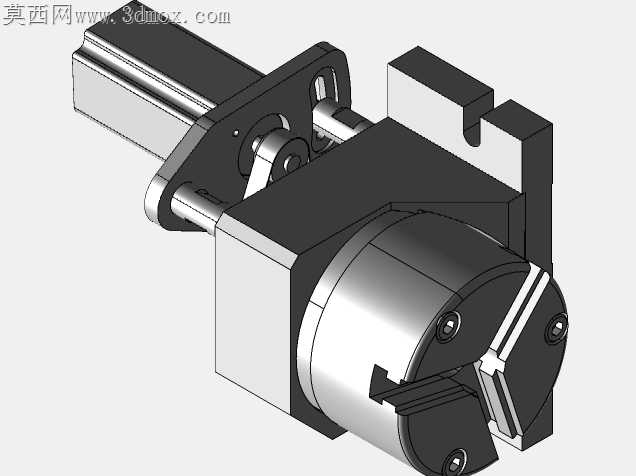

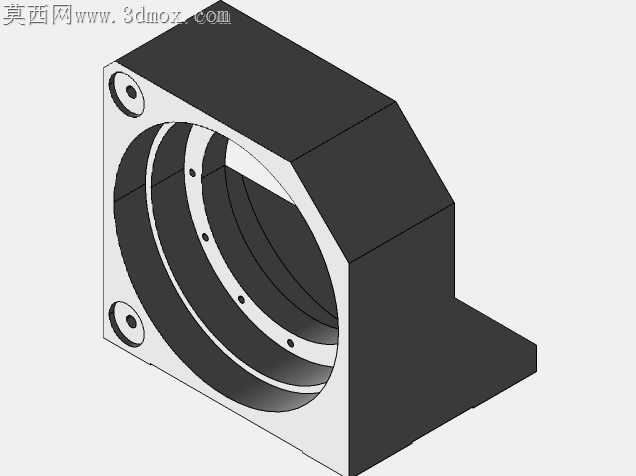

车间里用谐波齿轮头搭配数控旋转轴做第四轴加工时，常碰到原装进口谐波组件安装孔位和国产卡盘、主流伺服电机不匹配的问题，硬改安装位容易破坏谐波柔轮的薄壁结构，跑起来震纹明显还会缩短谐波件的使用寿命。这款旋转轴的结构设计完全绕开了这类适配痛点，没有硬套原厂SHG系列的安装尺寸逻辑，而是针对通用100毫米三爪卡盘的安装基准做了法兰面的公差适配，卡盘定位止口的同轴度公差控制在0.01毫米以内，不用额外做转接套就能直接装夹，避免转接件带来的累计跳动误差。安装法兰上的电机固定孔位做了兼容设计，安川、三菱、松下的同功率伺服电机都能直接对位锁附，不用重新打孔攻丝，也不会因为孔位偏差导致电机轴和谐波输入轴不同心，出现运转异响、带载能力下降的问题。同步带轮的节径选择做了反复校核，选用S3M标准齿形，传动比匹配100瓦伺服的额定转速区间，既不会因为减速比太小导致旋转轴输出扭矩不足，也不会因为减速比过大拖慢轴的响应速度，带轮安装位的轴肩高度做了优化，皮带张紧后不会蹭到法兰端面，长时间运转也不会出现皮带偏磨掉屑的情况。谐波齿轮头的外壳固定位做了加强筋处理，卡盘夹持重型工件做重切削时，外壳不会因为切削反力出现微变形，保证旋转分度的精度稳定。输出端的密封结构做了微调，加工时喷溅的切削液、金属碎屑不会渗进谐波内部磨损柔轮，日常维护只需要定期给同步带做张紧检查，不用频繁拆解谐波组件做清洁。气路走线的槽位藏在安装支架的内侧，拖链来回移动时不会刮到气管，也不会因为管线拉扯影响轴的旋转角度限位，哪怕做360度连续旋转加工，管线也不会出现缠绕干涉的问题。
