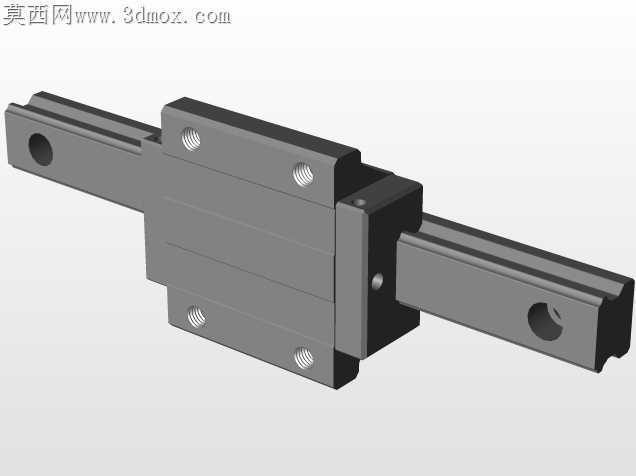

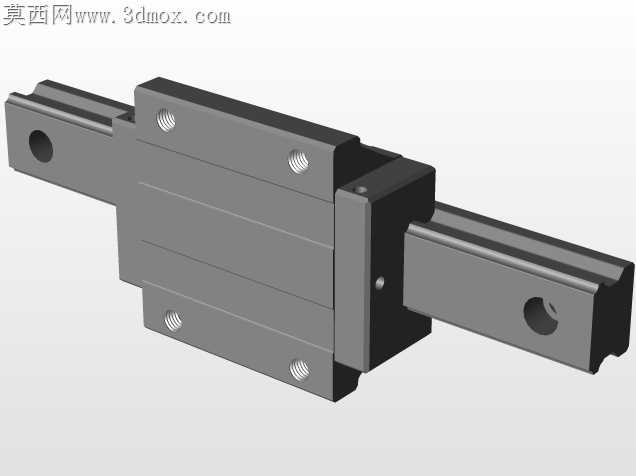

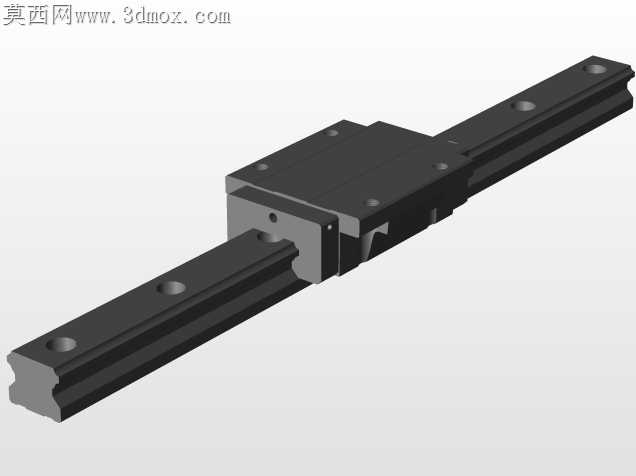

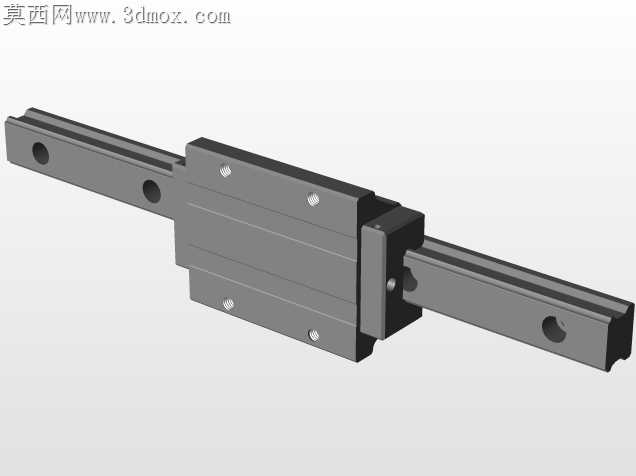

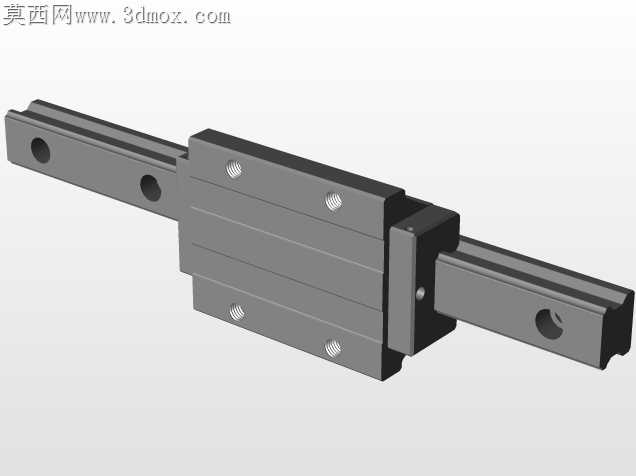

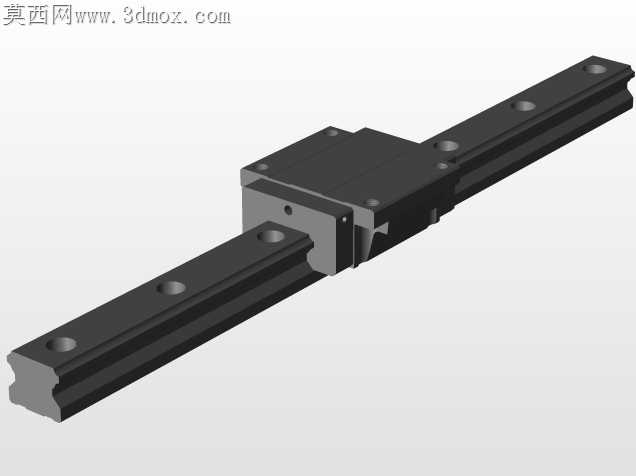

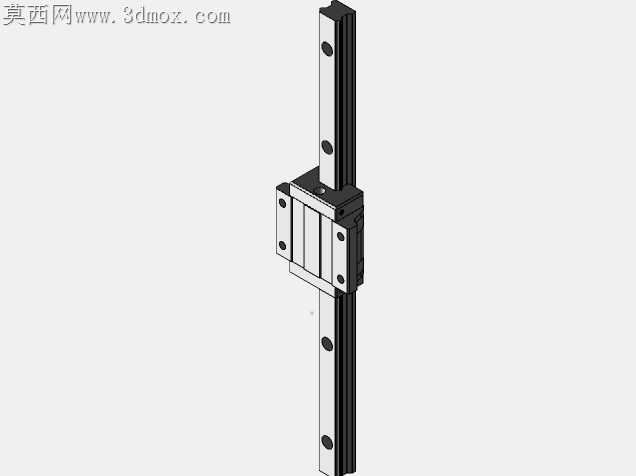

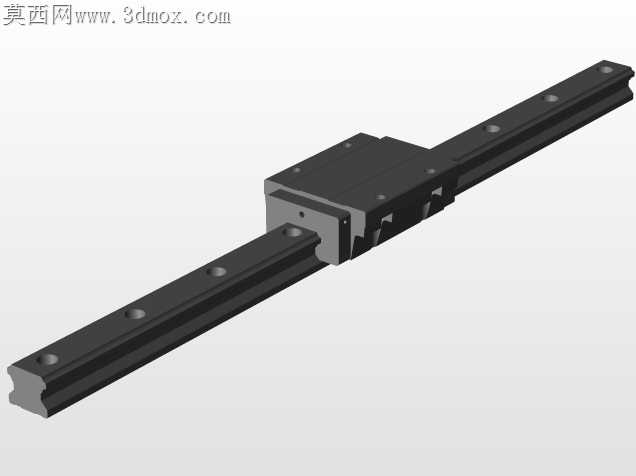

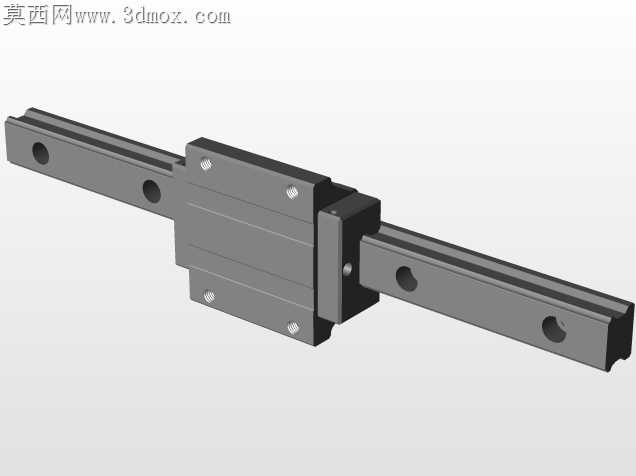

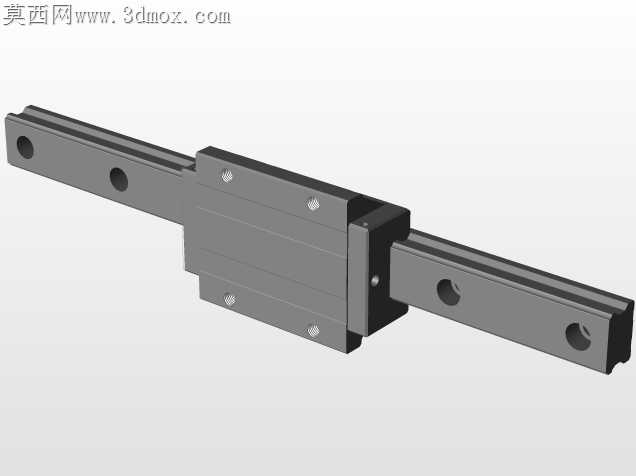

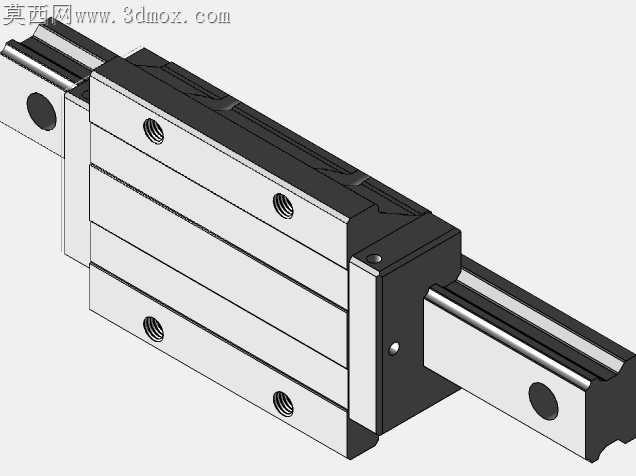

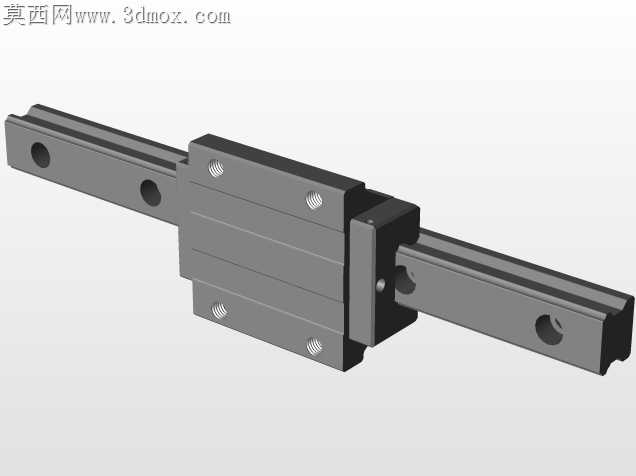

数控机床用直线导向块结构设计

数控机床进给系统的导向部件长期承受交变切削载荷，普通导向块常因接触面应力集中出现局部磨损过快、运行卡滞的问题，直接影响加工件的形位公差精度。这款导向块在接触面的过渡区域做了圆弧圆心匹配的圆角处理，避开了直角棱边的应力集中点，滑块往复运行时的载荷能均匀分散到整个导向接触面，不会出现局部压强过高导致的拉伤痕迹。导向面的直线度公差控制在微米级，和导轨配合的间隙预留了润滑脂的存储空间，不会因高速运行时的热膨胀出现抱死现象，也不会因间隙过大导致进给方向出现窜动。和刀具安装座连接的定位面做了沉孔避让设计，紧固件锁紧后端面不会突出导向面，避免滑块运行时和周边防护结构发生刮擦。防护网罩的安装支架和导向块主体采用分体式连接，不需要在导向受力面上加工安装孔，不会破坏导向面的整体强度，日常清理切削碎屑时只需拆下网罩即可，不会碰伤精密导向面。底部支撑结构的安装脚做了腰型孔设计，现场装配时可以微调导向块的安装平行度，补偿床身基础的加工误差，不需要额外修磨安装面就能达到装配精度要求。带轮传动端的轴承座和导向块集成设计，传动部件的作用力直接传递到支撑框架上，不会让导向面承受额外的径向载荷，长期运行也不会出现导向面偏磨的情况。滚轮支撑组件的安装位置避开了导向受力的核心区域，辅助支撑的作用力不会干扰主导向面的载荷分布，快移速度提升时也不会出现导向块颤振的问题。
