工业级C型螺旋夹紧工装结构设计

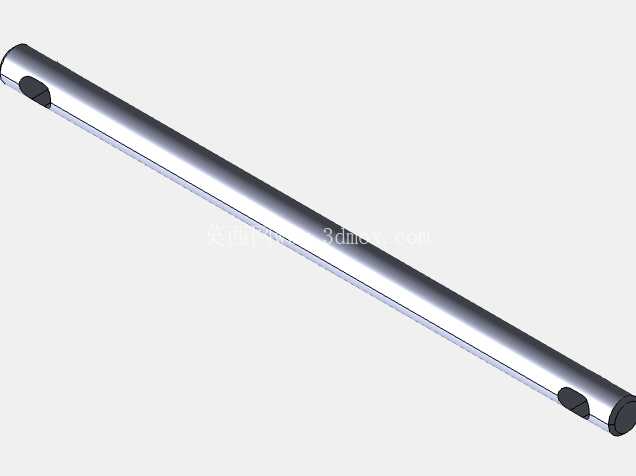

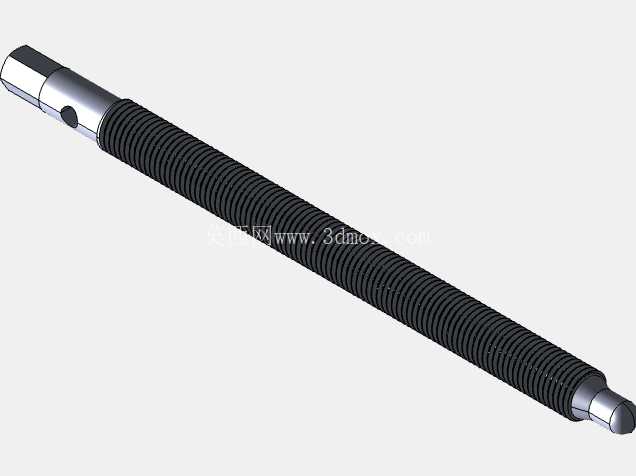

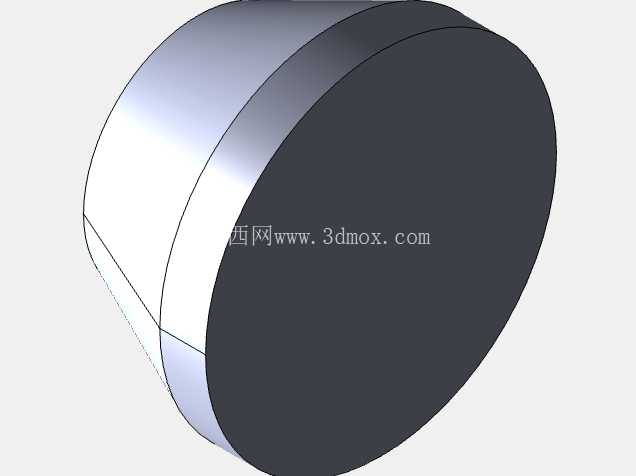

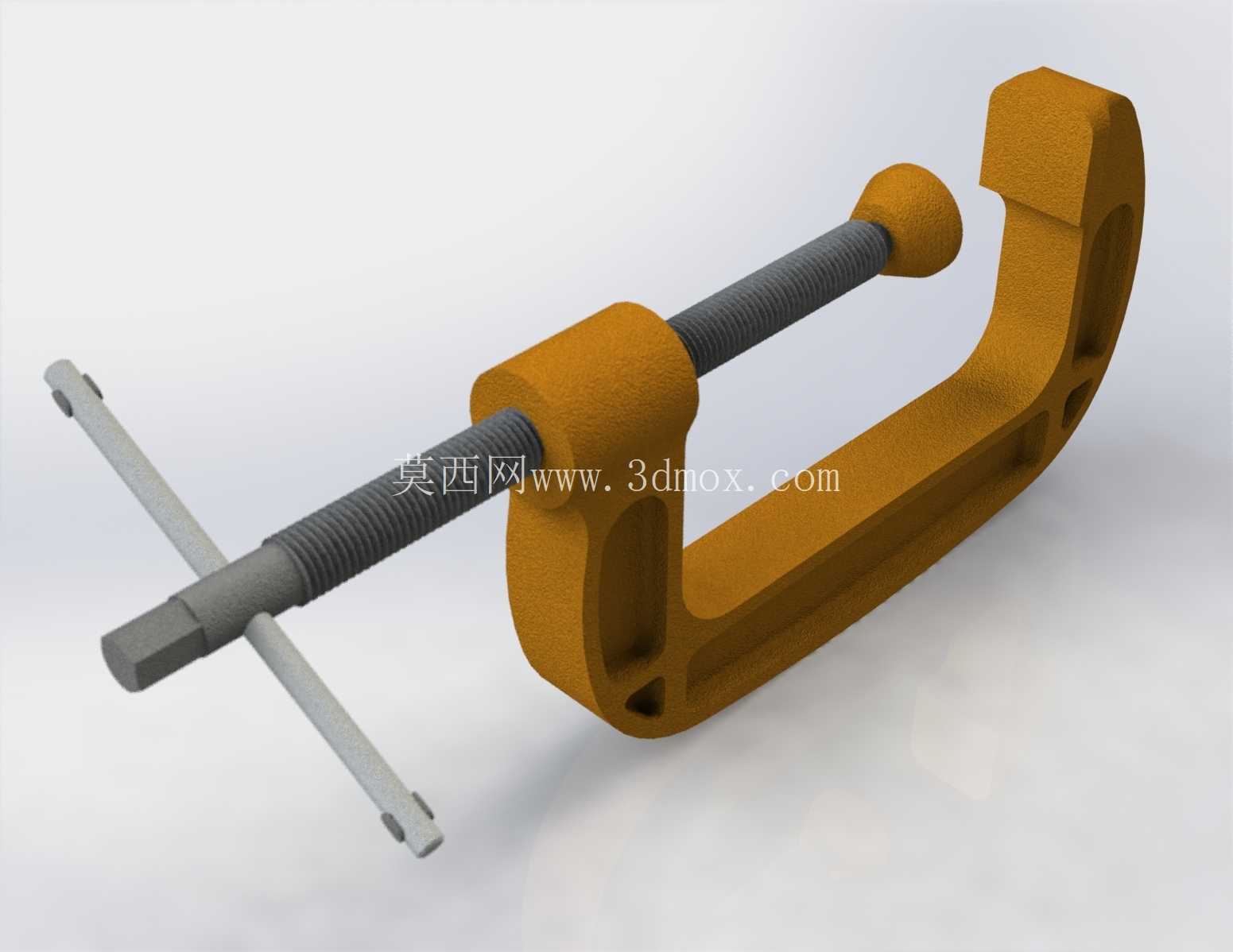

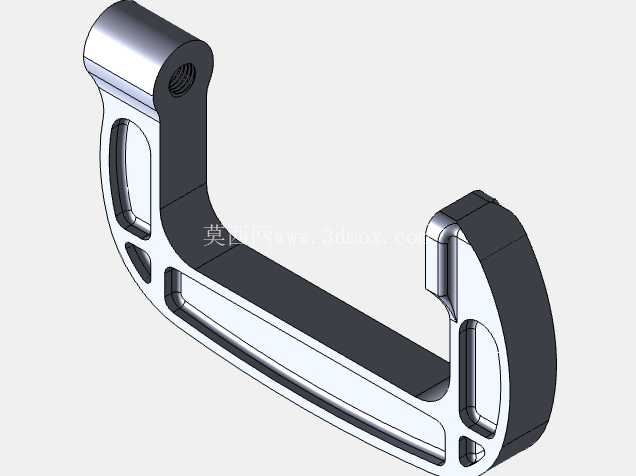

在汽车冲压件焊装工位、小型零部件粘接固化、钣金件临时定位、木工拼合作业等场景里，这类C型螺旋夹紧件是一线操作岗最常取用的辅助工装之一，区别于快速夹钳的定行程限制，它的夹持范围可通过螺杆进给无级调节，能适配不同厚度的工件夹持需求，不会出现夹钳开口不匹配无法装夹的问题。从结构设计逻辑来看，C型架体采用了等强度弯臂构型，在夹持受力最大的弯角过渡区域做了加厚的圆弧过渡处理，避免直角应力集中导致架体在大夹紧力下出现开裂变形，架体内侧的夹持面做了平行度公差控制，保证夹紧时工件受力均匀，不会出现局部压痕或者夹持偏移的问题。螺杆部分采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力场景，螺杆端部的球头压块可以在夹紧时自适应工件表面的角度，哪怕工件夹持面存在轻微的角度偏差，也能保证压块与工件表面完全贴合，不会出现点接触压伤工件表面的情况，同时球头结构可以在螺杆转动时避免压块跟转，减少工件表面的摩擦划伤。配套的T型转动杆穿在螺杆尾部的通孔内，不需要额外配套扳手，操作人员直接手动转动杆体就可以施加夹紧力，力臂长度经过匹配设计，普通成年操作人员手动施力即可达到足够的夹紧力，不会出现力臂过短施力费劲、或者力臂过长导致夹紧力过载损坏架体的问题。从安装边界和尺寸适配性来看，这类C型夹的开口深度、最大开口量是选型时的核心参数，开口深度决定了可夹持工件从边缘到夹持点的最大距离，架体的外侧轮廓尺寸需要匹配作业空间的限制，比如在狭小的模具内腔进行临时夹紧时，架体的外轮廓不能与模具型腔结构产生干涉，螺杆的伸出长度需要覆盖最大夹持厚度加上足够的进给余量，避免出现螺杆行程不足无法装夹的情况。在实际使用场景中，这类夹具不需要固定安装，属于便携式手动工装，可随时根据作业需求移动到不同工位使用，相比固定式的液压、气动夹紧装置，它不需要外接动力源，在没有气源、电源的野外维修、临时装配场景下也能正常使用。设计时架体的材质通常选用球墨铸铁或者锻钢材质，保证足够的刚性和韧性，螺杆采用中碳钢调质处理，提高螺纹的耐磨性和抗变形能力，长期反复使用也不会出现螺纹滑牙、架体变形的问题。在汽车冲压模具的调试环节，操作人员常用这类C型夹来临时固定卸料板、导板等零部件，进行合模间隙的调试，不需要提前拧入大量紧固螺丝，能大幅缩短模具调试的准备时间；在钣金焊接作业中，它可以将待焊接的两块钣金件牢牢夹紧固定，避免焊接过程中工件移位导致焊接尺寸超差；在小型零部件的装配作业中，它也可以作为临时的压装工具，配合手动锤击完成小过盈量的轴承、销钉的压装作业，功能拓展性很强。结构上没有复杂的传动零件，日常维护只需要定期在螺纹部位涂抹少量润滑脂，保证螺杆转动顺畅即可，故障率极低，适合生产现场的高频次使用场景。
