健身房用地板齐平快速释放落地支架结构

这款落地支架的核心应用场景锁定在商用健身房力量训练区域，专门适配Beyond Power Voltra系列训练器材的地面固定需求，解决传统地面凸起式支架易绊脚、积灰难清理、训练动线受阻的痛点。从实际安装边界来看，支架整体设计为与1/4-3/4英寸厚度的健身房专用地胶、复合地板齐平安装，安装完成后支架上表面与地面完成面的高度差控制在0.5mm以内，不会对训练人员的移动、垫上动作、器械移位造成任何干涉。

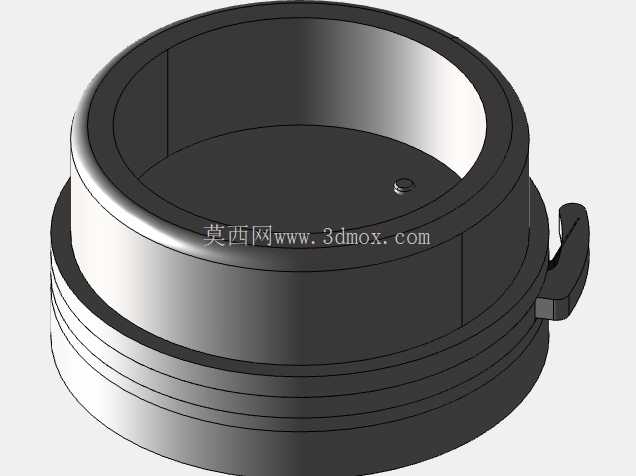

从结构功能特性上拆解，这款支架采用快拆式锁止结构，侧面设置的扳扣式锁止件仅需单指操作即可完成训练器材的锁定与释放，单次操作时长不超过2秒，完全匹配健身房高频次换接器材、调整训练位的使用节奏。支架主体的环形承托结构做了多层阶梯式限位设计，内层环形槽与器材底部的定位凸缘间隙配合，配合公差控制在H7/g6级别，既保证器材安装后无径向晃动，又能在解锁状态下轻松抬离更换，不会出现卡滞、咬死的情况。承托面内侧设置的小型定位沉孔，用于配合器材底部的弹性定位销，安装时无需反复对位，器材下放到位后定位销自动卡入沉孔，配合侧面扳扣完成双重锁止，避免训练过程中器材出现转动、移位的安全隐患。

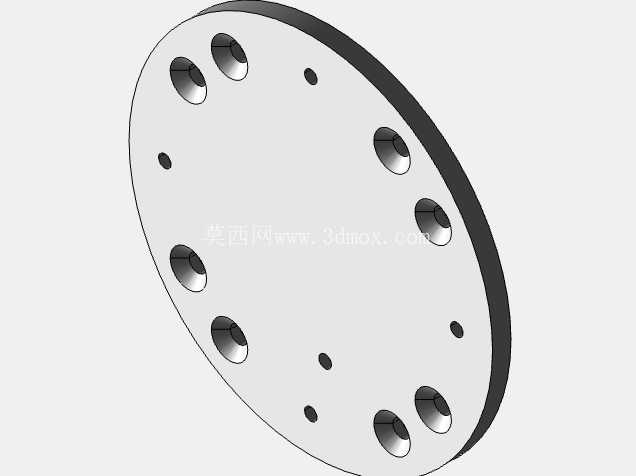

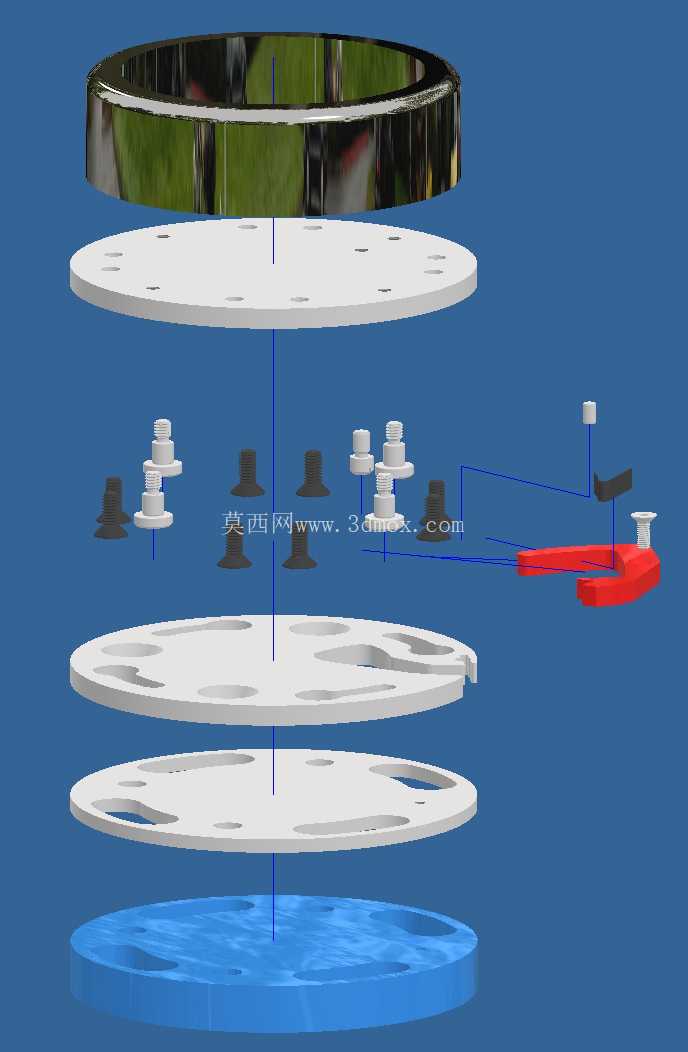

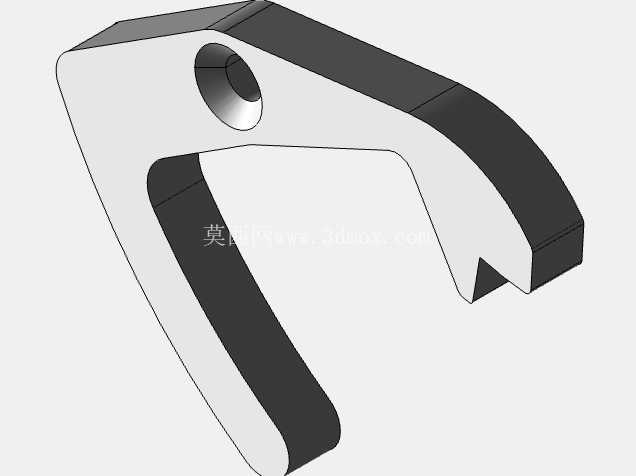

设计思路上，这款支架没有采用一体化铸造或整体机加工的方案，而是拆分出底板、环形承托圈、快拆扳扣、锁止顶块四个独立构件，其中底板作为基础承载件，直接通过膨胀螺栓固定在建筑结构地面上，安装时可根据现场地板厚度选择不同高度的调节垫片，保证最终上表面与地板齐平；环形承托圈通过内六角沉头螺钉固定在底板上，承托圈外壁设置的多道环形槽一方面用于容纳地板裁切边缘的密封胶，避免清洁用水渗入支架底部腐蚀固定螺栓，另一方面也能在安装时起到定位标识作用，施工人员只需按照环形槽的外径裁切地板，就能保证支架与地板接缝均匀美观。快拆扳扣采用偏心轮锁止原理，扳动时偏心轮推动锁止顶块伸出，顶紧器材底部的环形侧壁，锁止力可通过顶块尾部的调节螺钉调整，既不会因为锁止力过大导致扳动费力，也不会因为锁止力不足出现松脱。

材质选择上充分考虑健身房的特殊使用环境，环形承托圈、快拆扳扣、锁止顶块这些直接接触汗液、清洁消毒剂的部件优先选用304不锈钢材质，表面做拉丝处理，避免长期使用后出现锈蚀、镀层脱落的问题；底板因为埋在地板下方，不直接接触腐蚀介质，可选用Q235钢板做镀锌处理，在保证结构强度的前提下控制制造成本。考虑到部分场景下的轻量化需求，底板也可替换为高强度工程尼龙材质，但仅适用于训练载荷不超过150kg的轻量器材安装，大重量力量训练器材的安装仍需采用金属底板保证结构刚性。

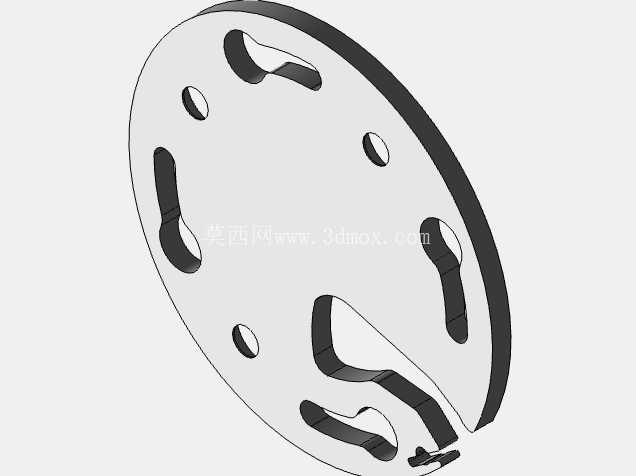

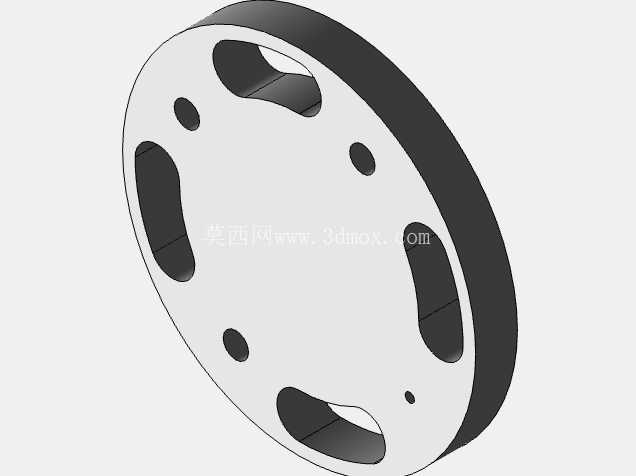

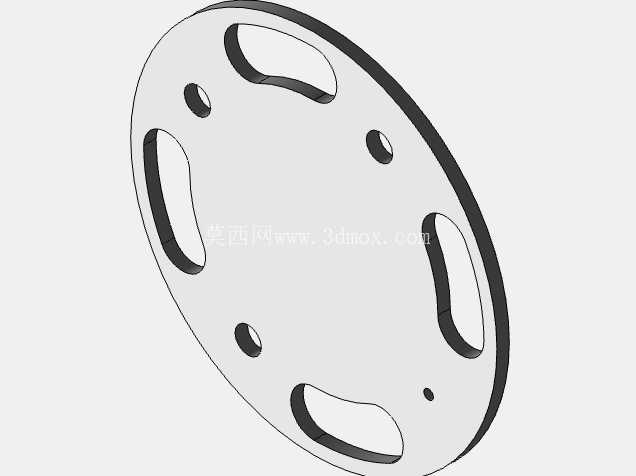

从安装施工的角度来看，这款支架对现场施工的容错度较高，底板上的固定螺栓孔设计为长圆孔，允许安装时在前后左右四个方向有±5mm的位置调整量，即使前期地面放线存在小误差，也能在安装支架时微调到位，不需要重新打孔破坏地面结构。支架底部还预留了穿线孔位，对于需要接电、接传感器的智能训练器材，线缆可从穿线孔引入地面下方的布线槽，不会出现线缆外露绊倒训练人员的问题。

在实际使用过程中，这款支架的可拆卸顶板设计也大幅降低了后期维护成本，当承托面出现磨损、锁止结构出现故障时，不需要整体撬出支架破坏地板，只需拆下承托圈的固定螺钉，更换损坏的部件即可，整个维护过程不超过10分钟，不会影响健身房的正常运营。需要注意的是，这款支架的设计定位是地面齐平快装固定，不承担器材的全部载荷，器材本身的支撑脚仍需接触地面承载主要重量，支架仅起到定位、锁止、防止移位的作用，因此安装时必须保证器材支撑脚与结构地面接触密实，不能让支架承受超出设计范围的竖向载荷。另外，由于健身房地面长期存在汗液、消毒水残留，安装时必须在支架与地板的接缝处打中性防霉密封胶，避免液体渗入支架底部滋生细菌、腐蚀固定件，日常清洁时也应避免用高压水枪直接冲洗支架位置，防止密封胶失效后渗水。
