适配20x20铝型材的90度铸铝角连接支架

在工业铝型材搭建的各类框架结构中，直角连接的可靠性直接决定整体机架的抗扭、抗形变能力，这款适配20x20规格T槽铝型材的90度角支架，正是针对小截面型材搭建场景开发的专用连接构件。日常做小型设备机架、检测工装台架、桌面级自动化设备外围护框架时，20系列铝型材因为截面小、重量轻、裁切方便被大量使用，但很多从业者会遇到普通角码连接强度不足、外露螺丝影响外观、安装后直角精度偏差大的问题，这款角支架从结构设计上就针对性解决了这些实际工程痛点。

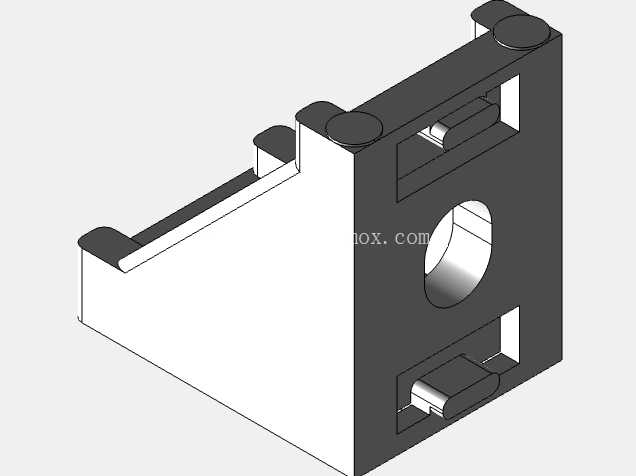

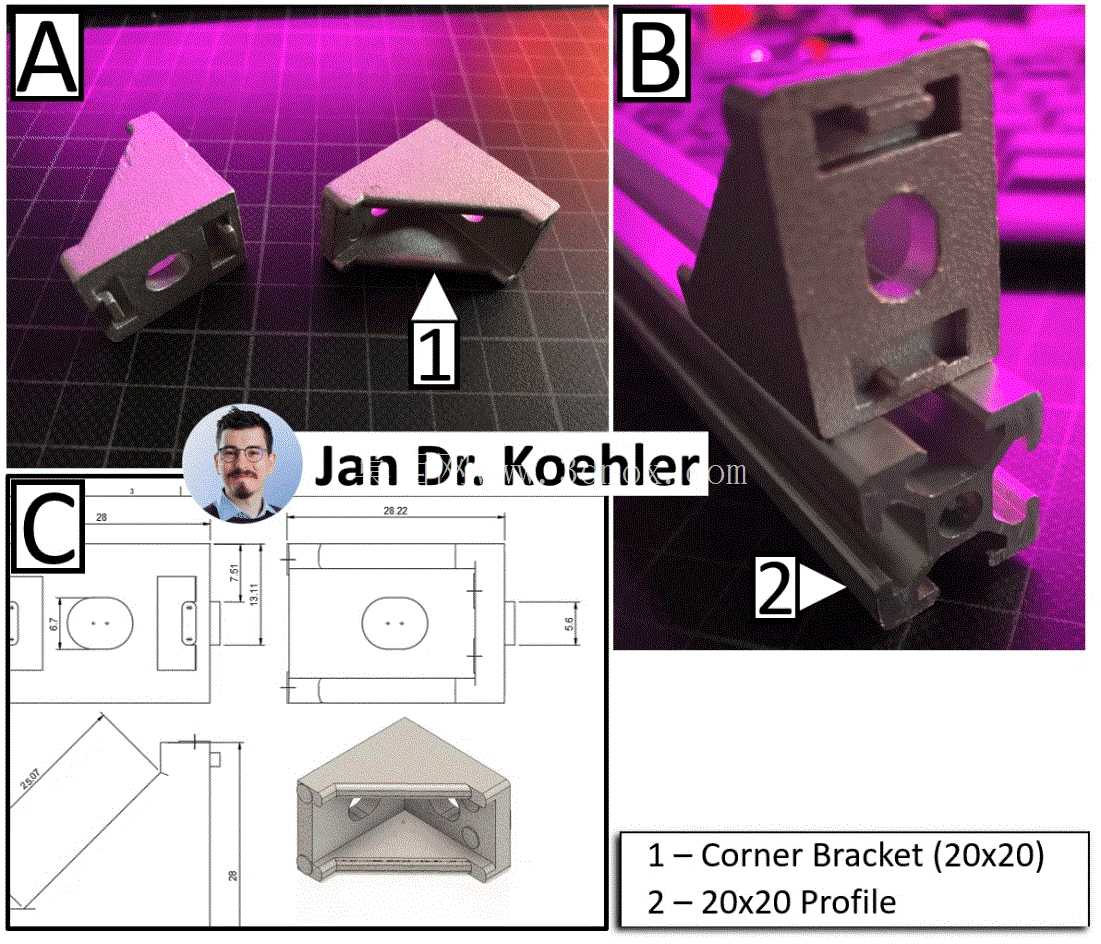

从实际安装边界来看，这款角支架完全贴合20x20铝型材的外侧直角轮廓，两个连接面分别对应两根垂直拼接型材的T槽面，安装时不需要对型材做额外的铣削、钻孔加工，直接将支架的定位凸台卡入型材的T型槽内，再通过配套的T型螺栓与法兰螺母锁紧即可，整个安装过程不需要复杂工装，单人用内六角扳手就能完成装配，相比传统的内置角槽连接件，这款外置式角支架的安装可视性更好，锁紧时可以直观判断贴合面是否完全对齐，避免了内置连接件容易出现的锁紧不到位、型材拼接错位的问题。

结构设计上，这款角支架没有采用普通直角角码的等厚平板结构，而是在两个连接面的过渡区域做了三角形加强筋结构，筋板的厚度从连接面处向直角顶点逐步过渡，既避免了直角位置的应力集中，也在不额外增加整体重量的前提下提升了连接部位的抗弯折能力。支架上的安装孔采用了长圆孔设计，安装时可以根据型材的实际裁切公差做小范围的位置调整，不需要强行对位拧螺丝，有效降低了装配应力，避免长期使用后因为应力释放出现框架松动、直角偏移的问题。同时所有的棱边都做了圆角过渡处理，没有尖锐的切削毛边，安装过程中不会划伤操作人员，也不会刮破设备上的线缆、护板等附属部件。

材质选用铸铝成型，相比常见的尼龙塑料角码，铸铝材质的刚性更好，长期受载不会出现蠕变松弛，在设备有轻微振动的工况下也能保持连接紧固；相比钢制角码，铸铝的重量更轻，不会给小型铝型材框架增加额外的负重，同时铸铝表面自带的氧化层有不错的防锈能力，在普通车间环境下使用不需要额外做表面喷涂处理，外观质感和铝型材本身的银灰色质感匹配度很高，搭建出来的框架外观整洁统一。

实际应用场景中，这款角支架不仅可以用于两根垂直型材的端部直角拼接，也可以用于型材中段的十字交叉位置的辅助加固，比如在做小型物料输送线的侧边护栏、检测设备的传感器安装支架、桌面型3D打印机的框架加固时，这款角支架都能提供足够的连接强度。在做框架的受力校核时，单个角支架配合M4规格的T型螺栓锁紧后，垂直于连接面的静态承重可以达到15kg以上，完全满足小型设备框架的负载要求，即使是需要频繁移动的小型推车式工装架，使用这款角支架连接也不会出现连接处松动、框架晃荡的问题。

从建模细节来看，这款模型还原了实际产品的所有结构细节，包括安装孔的沉台深度、加强筋的拔模角度、定位凸台的尺寸公差，导入到装配环境中可以直接做干涉检查，模拟实际安装时的螺栓锁紧空间，不需要再对模型做额外的修补调整。模型的圆角细节完全符合实际压铸生产的工艺要求，没有出现尖锐直角、壁厚突变等不符合压铸工艺的结构，不管是用来做装配方案验证，还是参考结构做衍生设计，都能直接使用，不需要重新核对工艺合理性。

很多刚接触铝型材搭建的从业者容易忽略角连接件的选型，觉得只要是90度角码就能用，实际在小截面20型材的应用场景里，角支架的贴合度、安装孔的位置精度、加强结构的设计，都会直接影响最终框架的整体精度，比如做视觉检测的小型工装架，如果角码的直角精度不够，搭建出来的框架安装面会出现倾斜，直接导致视觉相机的拍摄角度出现偏差，需要反复调整，而这款角支架的两个连接面的垂直度控制在0.1mm以内，安装后只要型材裁切端面垂直，就能保证两根型材的拼接直角精度，减少后续的调整工作量。另外支架的外露面做了平整化设计，安装后没有突出的螺丝头，在需要安装门板、亚克力护板的位置，护板可以直接贴合在型材表面，不会因为角支架突出出现缝隙，提升整体框架的外观完整性。
