汽车冲压线切割工装基座结构设计

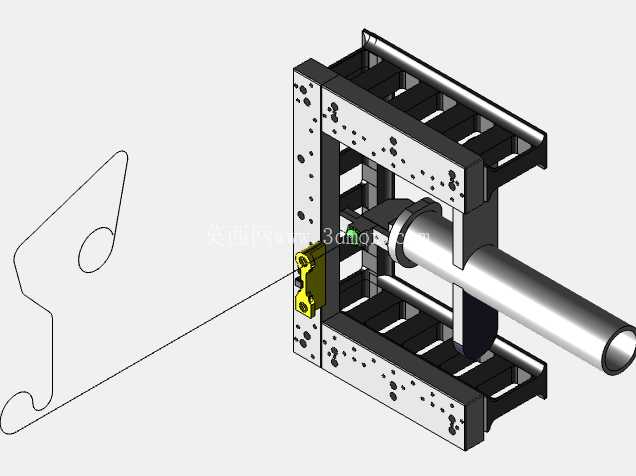

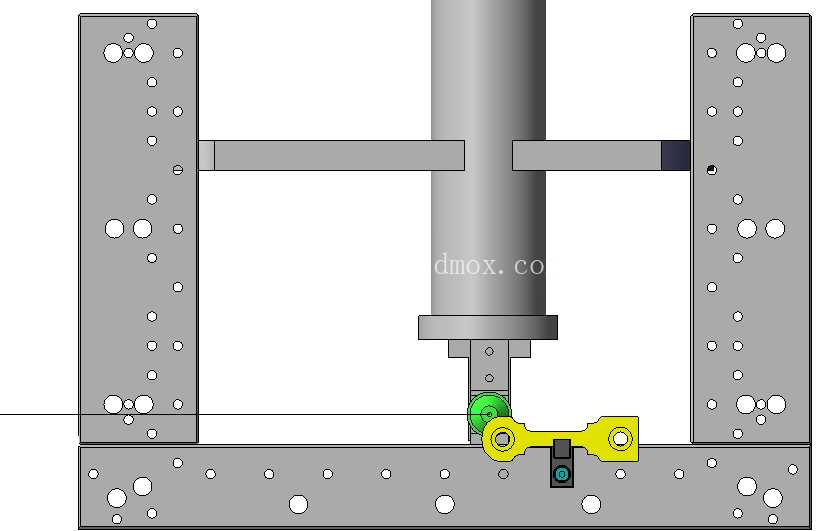

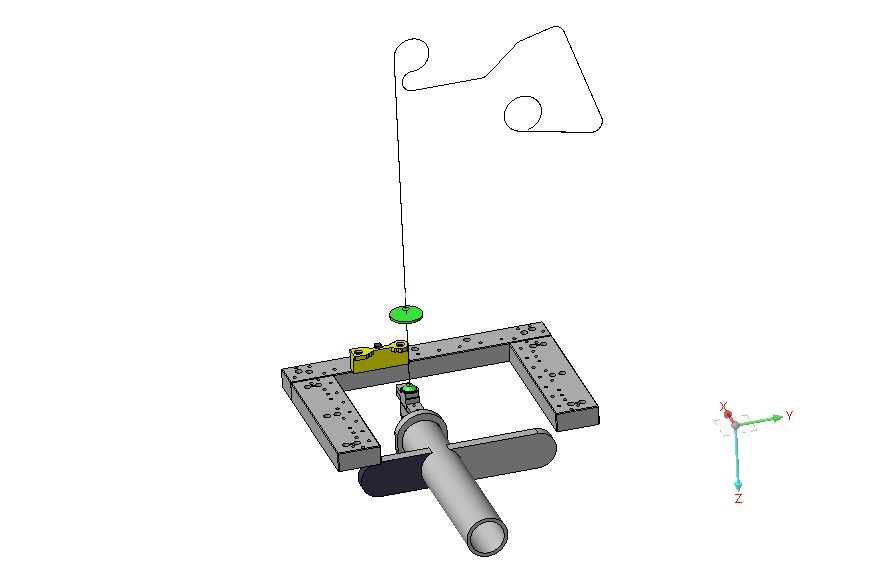

这套线切割工装结构主要面向汽车冲压零部件生产环节的精密加工场景，在汽车覆盖件、结构连接件的冲压模具零件加工工序中承担装夹定位的核心作用，适配中小尺寸冲头、凹模镶块、定位件的线切割加工装夹需求，解决常规装夹方式定位精度不足、重复装夹偏差大的现场问题。从结构布局来看，整套装置以两侧立式立柱作为支撑主体，立柱表面阵列排布多组不同直径的安装孔位，孔位间距按照标准夹具安装模数设计，可适配不同高度的横梁安装位置，满足不同厚度工件的装夹空间需求，立柱底部与底座采用多组内六角螺栓刚性连接，连接面经过精铣加工，平面度控制在0.02mm以内，避免装夹受力后出现立柱倾斜的问题。中间的竖向主轴结构是整套工装的施力核心，主轴采用圆柱导向结构，外圆经过磨削加工，与上部安装板的导向套配合间隙控制在0.01-0.015mm区间，保证下压过程中无径向窜动，主轴下端连接装夹压头，压头与工件接触位置设置有绝缘衬套，避免线切割加工过程中脉冲电流传导至工装主体造成放电损伤。横向连接横梁承担两侧立柱的刚性连接作用，横梁截面采用矩形空心结构，在保证整体抗弯刚度的同时降低工装整体重量，横梁与立柱的连接位置设置有可调节锁紧结构，松开锁紧螺栓后可沿立柱竖向槽调整横梁高度，调整到位后锁紧即可形成稳定的框架结构，适配不同高度工件的加工空间需求。底座作为整套工装的承载基础，采用整块铸铁材料加工而成，底面经过平磨处理，可直接固定在线切割机床的工作台上，底座表面同样阵列排布多组T型槽与安装孔位，可配合压板实现工件的快速定位装夹，底座上预留的定位销孔可实现工件的快速找正，减少每次装夹后的校表时间。设计过程中重点考虑了线切割加工的特殊工况，所有与加工区域临近的结构都做了防溅防护设计，避免工作液长期冲刷造成结构锈蚀，同时所有运动配合面都设置有防尘密封结构，防止加工产生的金属屑进入配合间隙造成卡滞。从安装边界来看，整套工装的横向宽度适配常规中走丝、快走丝线切割机床的工作台行程，竖向高度可通过横梁位置调整，最小装夹空间可满足厚度5mm以下薄型镶块的装夹，最大装夹空间可适配高度200mm的凸模零件加工，装夹后工件的找正精度可控制在0.005mm以内，重复装夹定位偏差不超过0.01mm，能够满足汽车冲压模具零件的线切割加工精度要求。在实际生产场景中，这套工装可直接替换原有简易压板装夹方式，针对形状不规则的冲压模具小零件，可通过下端的专用夹具实现快速装夹，不需要每次都打表找正，能够将单零件装夹准备时间缩短60%以上，同时刚性框架结构可避免加工过程中工件出现振动，减少线切割加工的表面波纹度，提升零件加工后的表面质量。结构设计上充分考虑了加工工艺性，所有板类零件都采用常规铣削、磨削加工即可完成，立柱上的孔位采用坐标镗加工保证位置精度，没有复杂的异形曲面结构，加工成本可控，同时易损的压头、绝缘衬套都设计为可更换结构，长期使用后仅需更换易损件即可恢复工装精度，降低后期维护成本。
