汽车冲压线用特拉弗斯夹持工装结构

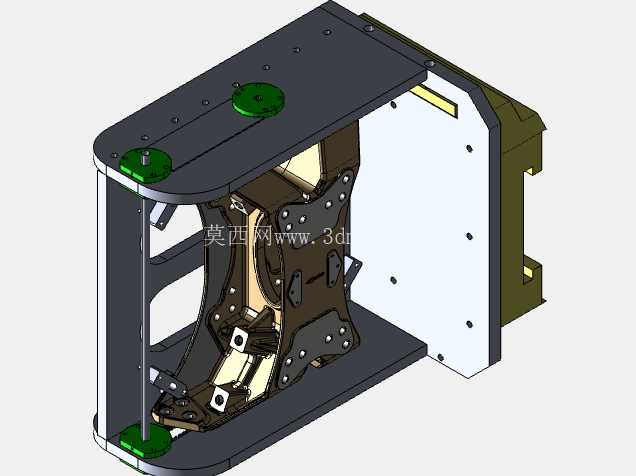

在汽车整车冲压件的跨工位转运、焊装前序上料环节，这类特拉弗斯夹持结构是自动化冲压线里衔接压机与工位传输的核心执行部件，不同于常规的气动夹爪，这类夹具需要适配冲压件成型后的不规则曲面轮廓，避免夹持过程中造成板件变形、漆面划伤，同时要匹配整线的传输节拍，在高速往复移动中保持足够的夹持刚性，不会因为启停惯性出现工件移位。从结构布局来看，这套夹持装置采用框架式承力主体，外侧的安装立板预留了标准化的安装孔位，能够直接适配主流冲压线的特拉弗斯横移机构接口，不需要额外做转接板设计，安装时只需要对齐孔位拧紧紧固件即可完成装夹基准的校准，大幅减少产线换型的调试时间。主体框架的上下两端设置了带定位销的绿色缓冲限位座，一方面是在夹具横移到行程端点时提供硬限位缓冲，避免刚性碰撞造成框架结构形变，另一方面也作为夹具自身的装配基准，在后期维护拆解后重新装配时，不需要反复打表校准就能快速复位精度。夹持执行端采用多组仿形定位块配合可调式压臂的结构，每一块定位块的型面都完全匹配对应汽车冲压件的内板轮廓，接触位置特意选在工件的加强筋、翻边等刚性较强的区域，避开薄板的悬空易变形区域，压臂上预留了长条形调节孔，可以根据同平台不同车型的板件尺寸差异做小范围的位置调整，不需要更换整套夹具就能适配多车型共线生产的需求。框架侧面的镂空设计不是单纯为了减重，一方面是减少夹具横移过程中的风阻，在高速移动时降低气流扰动带来的工件抖动，另一方面也给现场操作人员留出了观察空间，能够直观看到内部工件的夹持状态，及时发现夹持不到位、工件错位的异常情况。整套夹具的安装边界充分考虑了冲压线的工位空间限制，整体厚度控制在横移机构的安全间隙范围内，不会在移动过程中与压机模具、线体防护栏发生干涉，所有外露的紧固件都采用内六角沉头设计，避免突出的螺栓头刮碰到工件表面或者线体周边的管线。在实际应用场景中，这类夹具通常配套在冲压线的工序间传输机构上，完成钢板从拉延工序到切边、冲孔、整形工序的自动转运，也可以用在焊装车间的工件上料工位，将冲压成型的板件精准转运到焊装夹具的定位工装上，夹持力的传递通过框架内部的刚性连接结构实现，没有多余的传动间隙，重复定位精度能够控制在±0.1mm以内，完全满足汽车冲压件的工位转运精度要求。设计过程中优先考虑了长期使用的维护便利性，所有的仿形定位块都采用单独的螺栓固定，出现磨损后只需要更换对应的小块配件，不需要整体更换夹持端结构，压臂的铰接位置都加装了自润滑衬套，不需要频繁加注润滑脂就能保持长期的转动顺畅，减少日常维护的工作量。框架的承力部分采用厚钢板焊接后去应力处理，避免长期受交变载荷出现焊接形变，安装面都经过铣削精加工，保证安装基准的平面度，所有的棱边都做了倒角处理，避免操作过程中划伤操作人员或者刮损工件表面。
