车间紧凑型手动进给钻孔加工设备

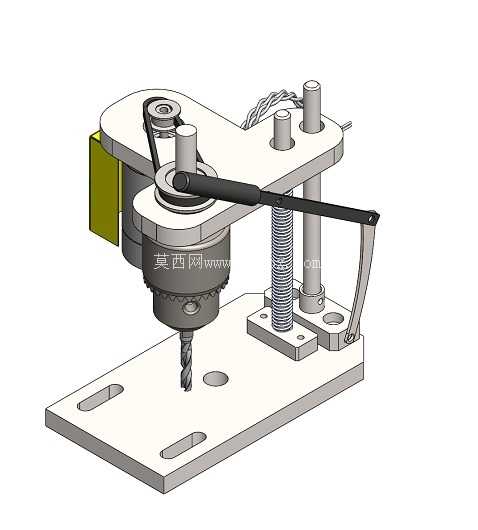

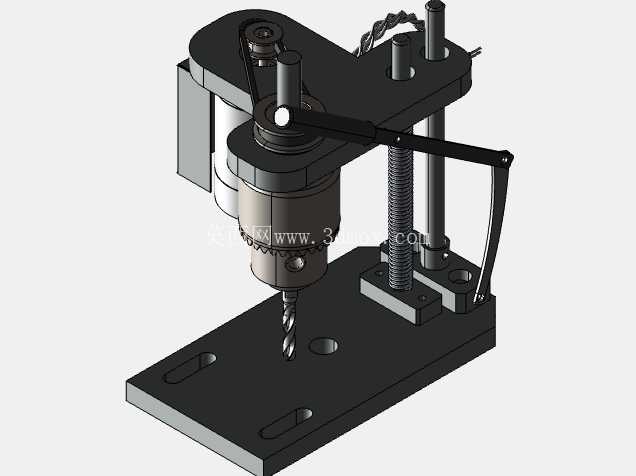

这款紧凑型钻孔设备的设计初衷，是填补小型加工工位上重型台钻占地过大、手持电钻进给精度不足的使用空白，在个体维修车间、小批量五金加工工位、教学实训场景中，这类设备的使用频率远高于大型通用钻床。从结构布局来看，设备采用立式悬臂支撑架构，底部为整块铣削加工的钢制安装底板，底板上开设两条平行的长圆形安装槽，可通过T型螺栓直接固定在标准钳工工作台面上，安装槽的间距适配多数常规工装夹具的定位孔距，无需额外加工过渡连接板即可完成装夹固定；底板平面度控制在0.05mm以内，保证钻孔加工时工件基准面与钻头进给方向的垂直度，避免斜孔、孔位偏移等常见加工问题。

进给机构采用手动杠杆驱动的丝杠传动结构，操作手柄设置在设备右侧，操作人员单手握持即可完成进给、回程的全流程操作，杠杆的力臂比经过反复调校，钻削普通Q235钢板时施加在手柄上的力不超过15N，长时间操作也不会产生明显的肌肉疲劳；丝杠采用梯形螺纹传动，具备自锁特性，进给过程中不会因为钻削反作用力导致主轴回弹，进给量可通过手柄的摆动幅度灵活控制，钻削小孔时可实现0.05mm级的微量进给，避免小直径钻头因进给量过大发生崩断。主轴单元集成了动力电机与钻夹头安装位，电机与主轴通过同步带传动，传动比设置兼顾低速大扭矩钻削与高速小孔加工需求，可适配0.5-13mm直径的标准直柄麻花钻，覆盖日常维修、小批量零件加工的绝大多数钻孔工况；主轴的径向跳动控制在0.02mm以内，可满足IT8级精度的孔加工要求，无需后续铰孔工序即可完成多数非配合孔的加工。

导向立柱采用两根平行的光轴结构，相比单立柱结构抗偏载能力提升40%以上，在钻削工件边缘位置的孔时，不会因为侧向切削力导致主轴倾斜，保证孔的轴线与工件基准面垂直。设备整体的占地面积仅为A4纸张大小，高度不足400mm，可放置在工作台的边角位置，不会占用过多的操作空间，适合空间有限的小型加工场景使用；整机重量控制在12kg左右，单人即可完成搬运移位，可根据加工需求灵活调整安装位置，适配临时工位的钻孔加工需求。

从实际使用场景来看，这款设备可完成金属薄板、型材、塑料件、木质工件的钻孔加工，在设备维修、五金件修配、学生金工实训等场景中，相比大型台钻操作更灵活，相比手持电钻加工精度更高、劳动强度更低。设计过程中特意简化了不必要的功能结构，没有设置复杂的变速齿轮箱、自动进给机构，所有零部件均采用通用标准件，后期维护时可直接采购标准配件更换，无需定制特殊零件，大幅降低了设备的使用与维护成本；设备的所有运动副均设置了防尘结构，可阻挡车间内的金属切屑、粉尘进入传动部位，延长设备的无故障使用时间，日常仅需定期在丝杠、导向光轴位置涂抹润滑脂即可完成保养，无需复杂的维护操作。

在安装边界上，设备底部的安装槽允许的固定螺栓最大直径为M8，固定后设备的主轴中心到底板边缘的距离为120mm，可加工的工件最大高度为150mm，满足多数小型零件的加工尺寸需求；操作手柄的摆动范围为0-60度，操作时不会与工作台面上的其他工具、夹具产生干涉，操作人员可站在设备正前方自然握持手柄，操作姿态符合人体工程学要求，长时间作业不易产生疲劳。设备的电气部分采用低压控制开关，开关设置在电机侧方，伸手即可完成启停操作，紧急情况下可快速切断动力，避免安全事故发生；主轴位置设置了透明防护挡板，可阻挡钻削过程中飞出的切屑，保护操作人员的眼部安全，挡板可向上翻起，方便更换钻头、装夹工件。
