手动台式冲盒机整机装配结构设计

这款手动冲盒机属于小型台式冲压加工设备，主要面向小批量五金件加工、包装纸盒冲孔、薄金属片冲裁、皮具打眼等轻载冲压作业场景，常见于街边五金加工门店、小型包装作坊、教学实训车间以及设备维修站点，无需外接动力源，依靠人力驱动即可完成冲压动作，对作业场地的供电条件没有硬性要求，部署灵活度极高。

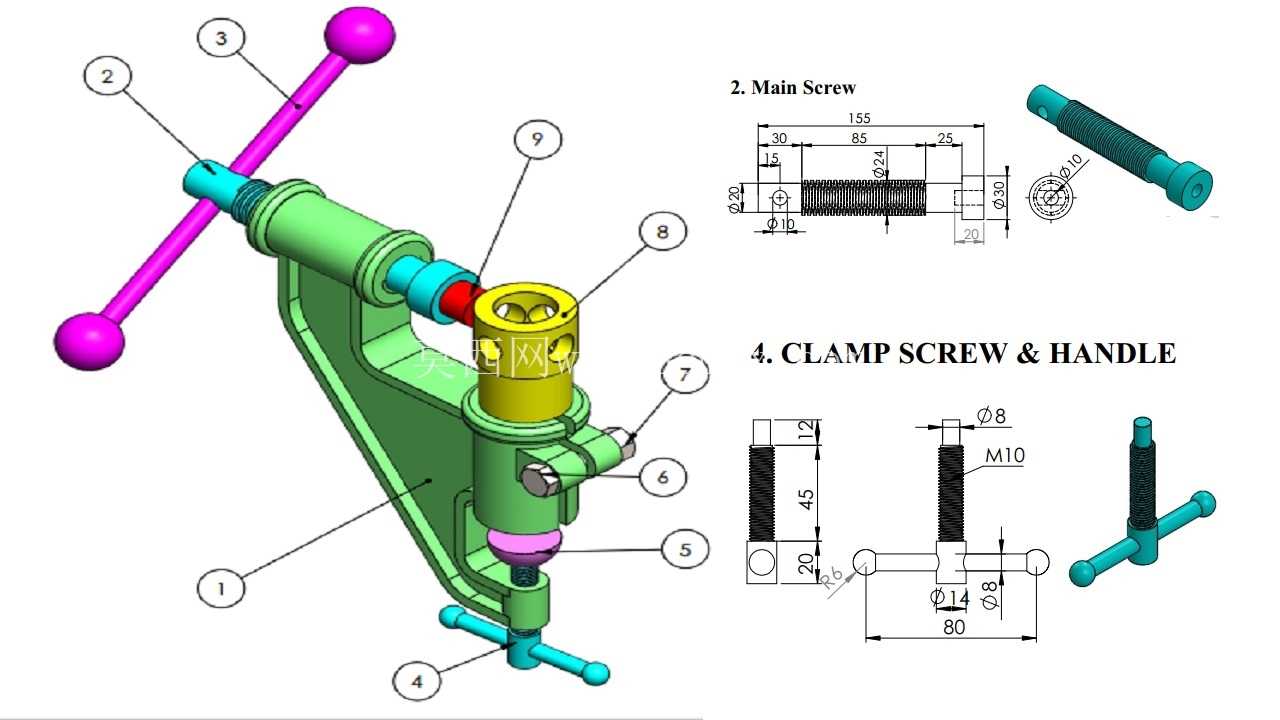

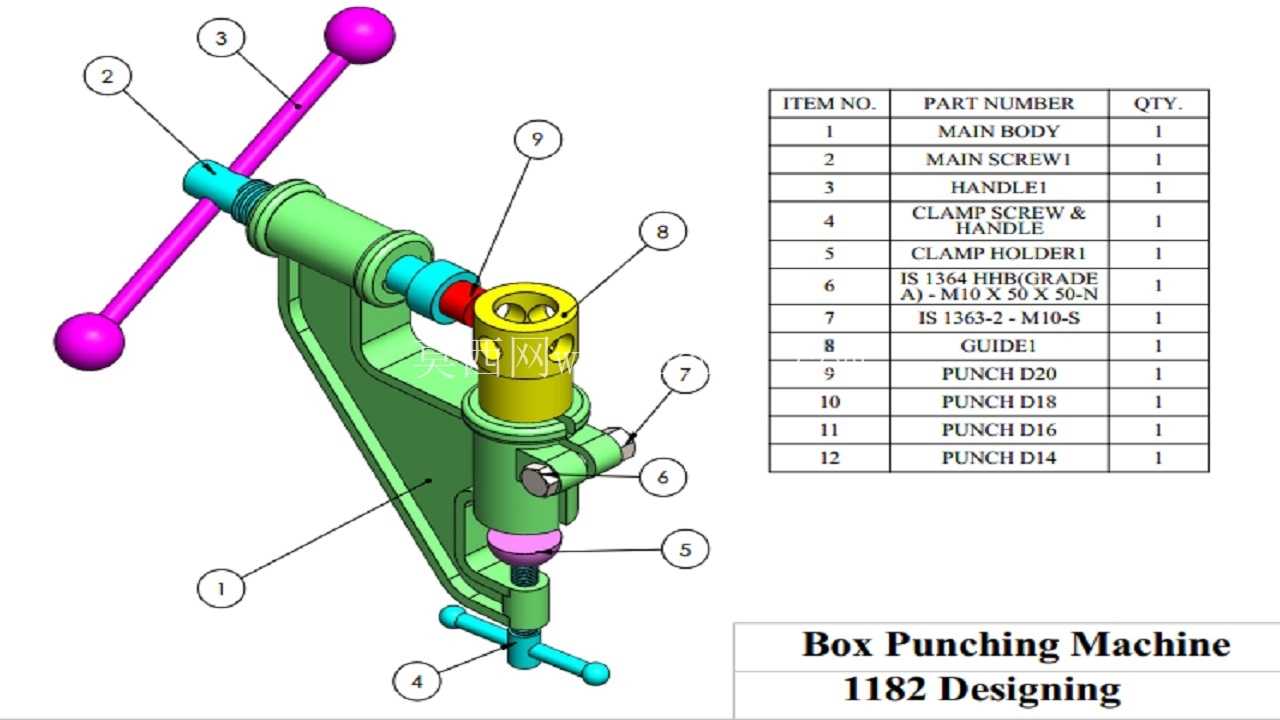

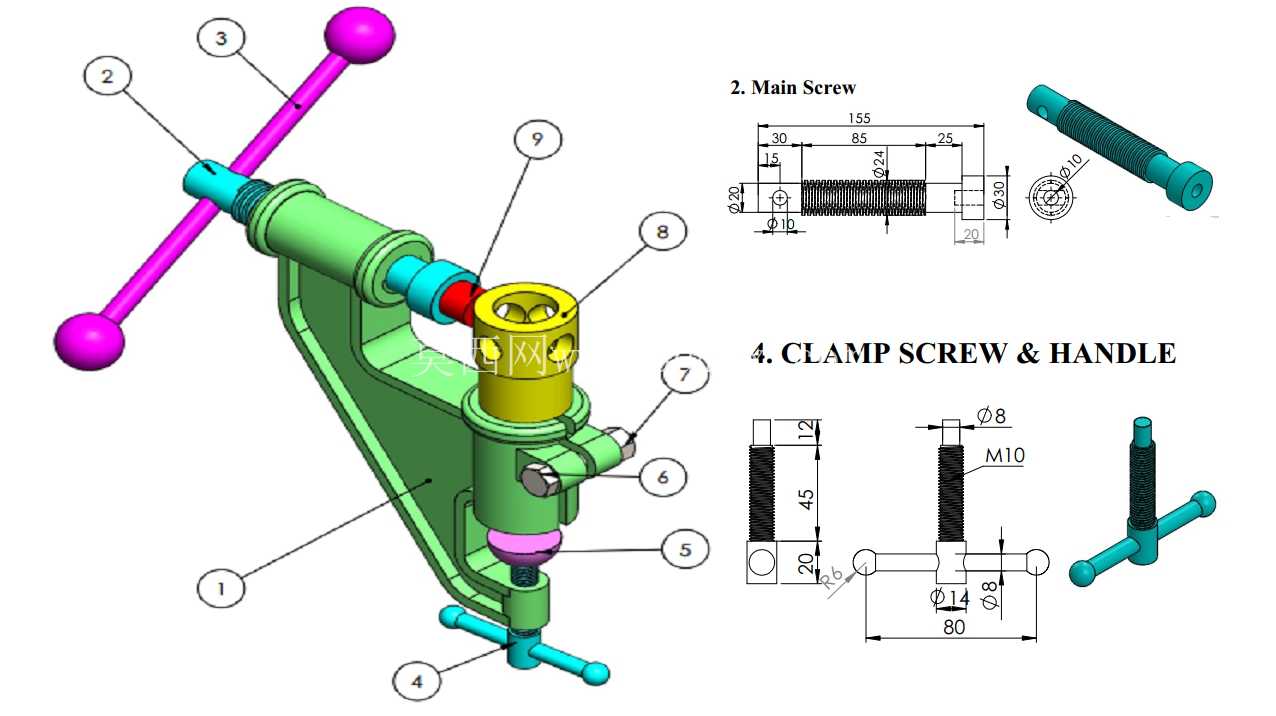

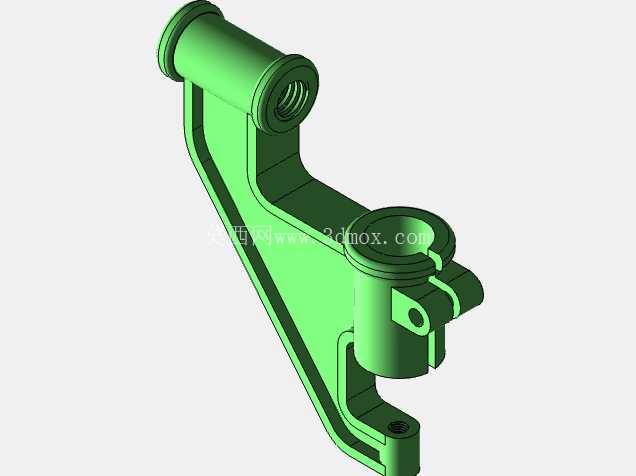

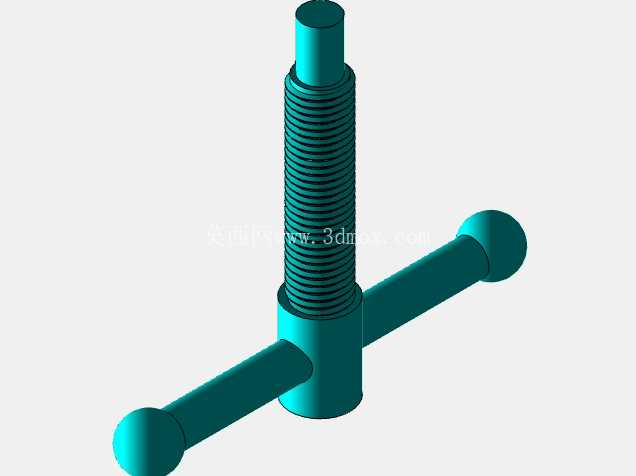

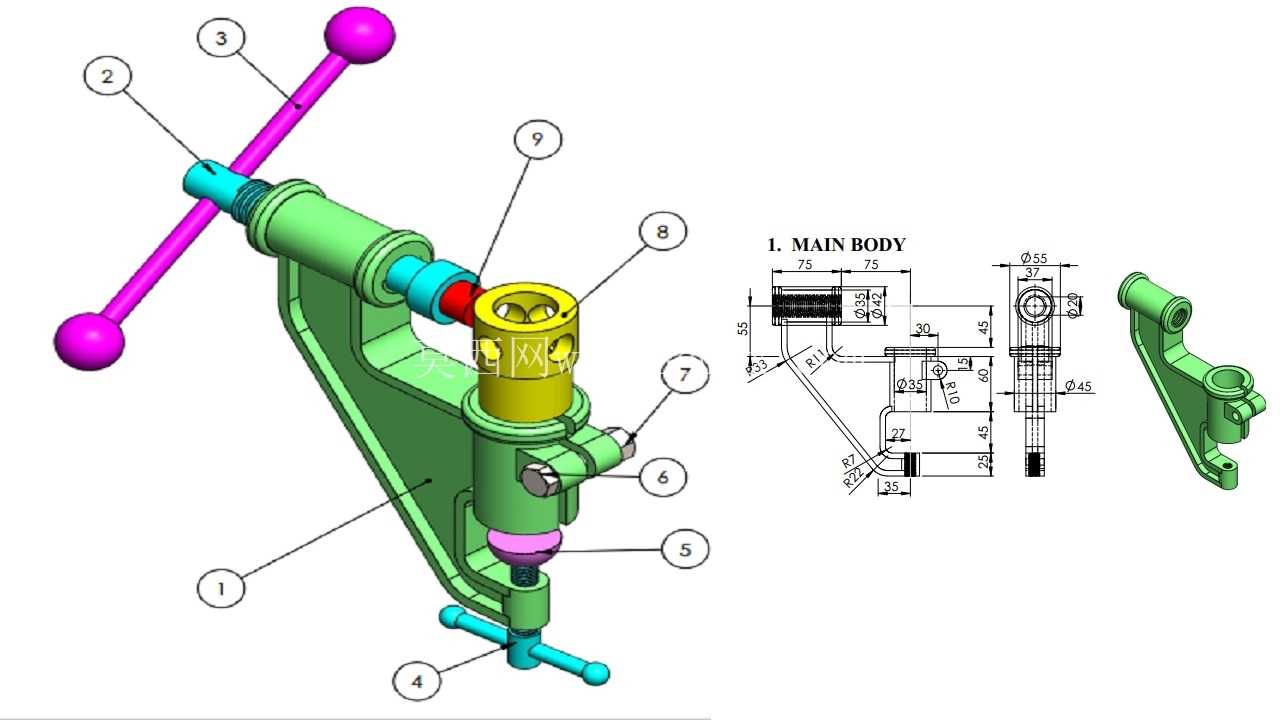

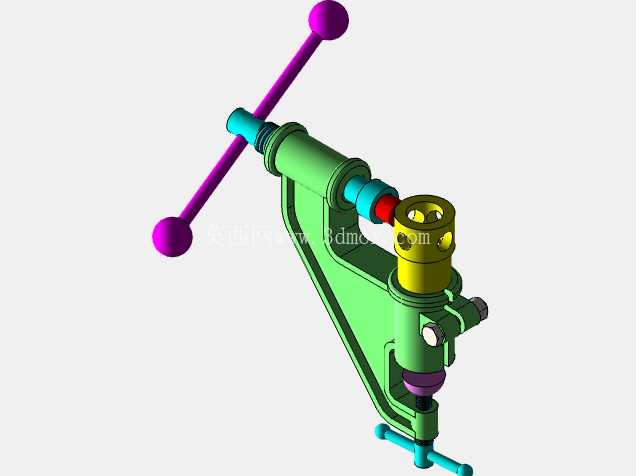

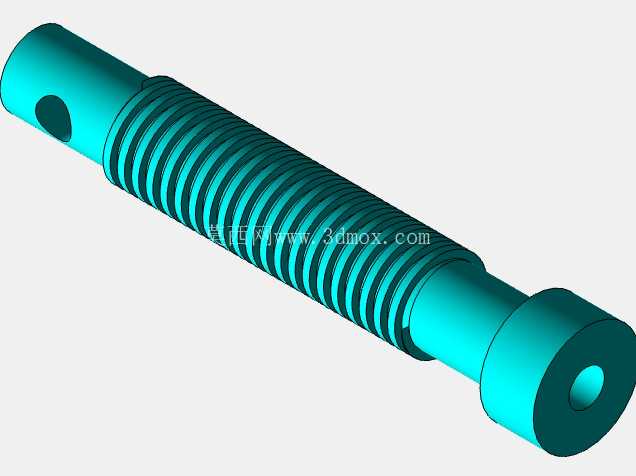

从结构组成来看，整机采用C型开式机架布局，这种机架结构的核心优势是操作开口大，工件取放不受两侧结构遮挡，可适配长宽尺寸超出工作台面的长条型、大尺寸工件的局部冲孔作业，机架本身采用一体式铸钢材质加工，壁厚经过受力校核，在最大冲裁力工况下机架开口处的变形量控制在0.02mm以内，避免长期受力出现机架张口变形导致冲头与下模同轴度超差的问题。驱动端采用曲柄摇杆增力结构，长操作手柄的力臂长度经过优化，操作人员施加15kg左右的手部握力时，冲头端可输出最大1.2吨的冲裁力，足以覆盖0.5mm以下冷轧钢板、2mm以下硬纸板、1mm以下铝板的冲裁加工需求；手柄端部设置防滑球形握把，操作时握持贴合度好，长时间作业不易出现手部打滑的问题。

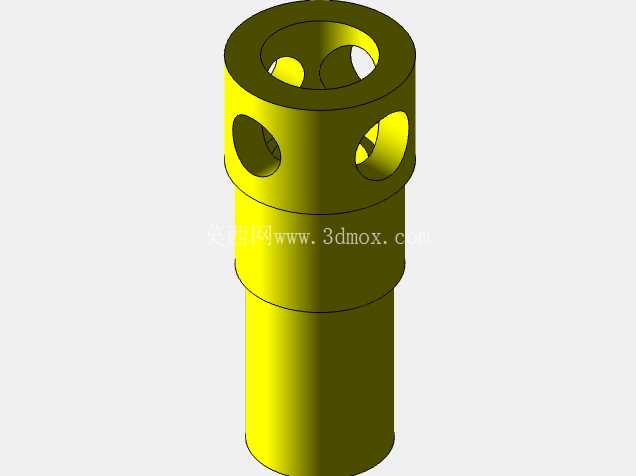

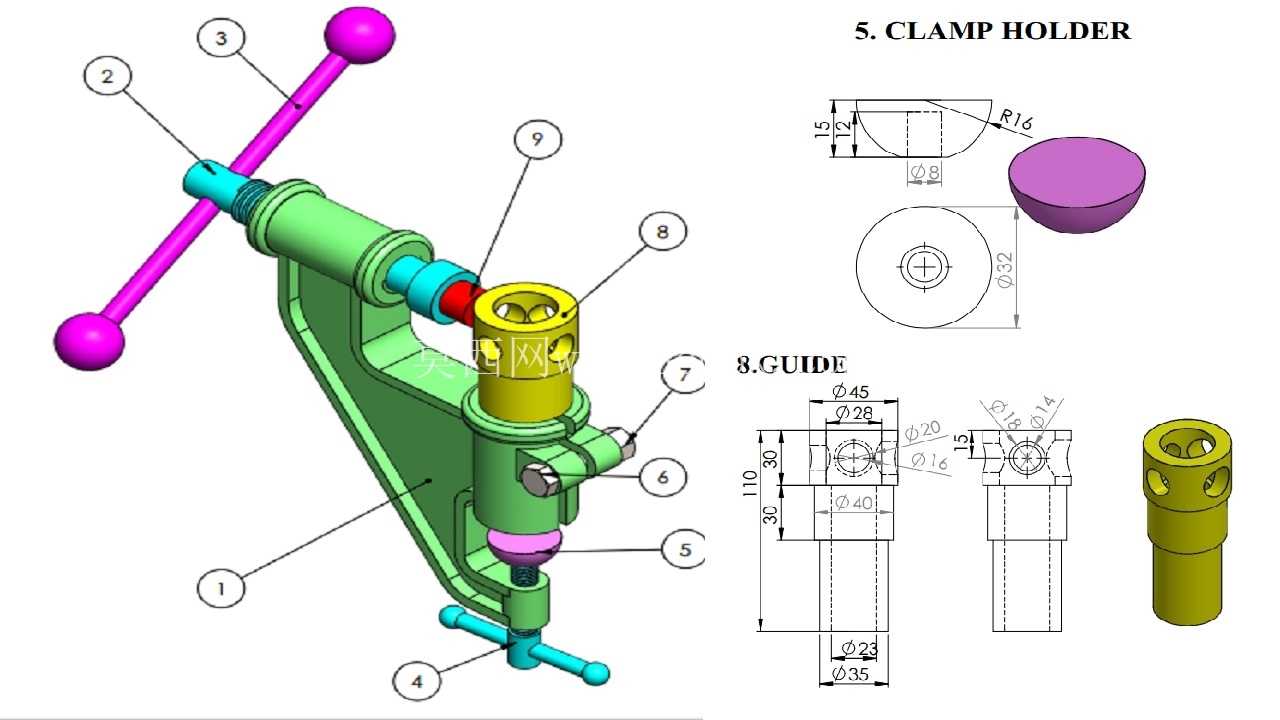

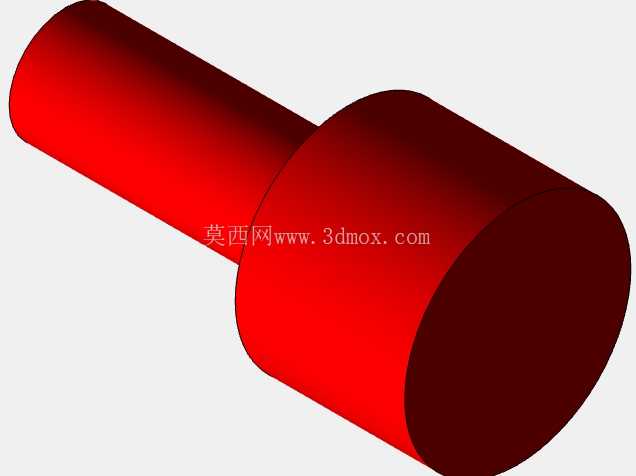

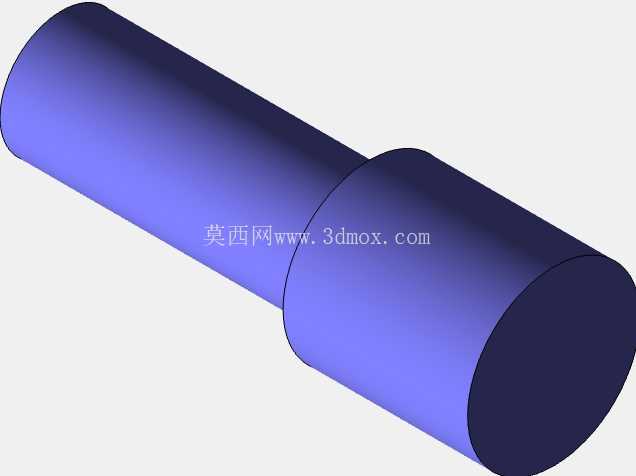

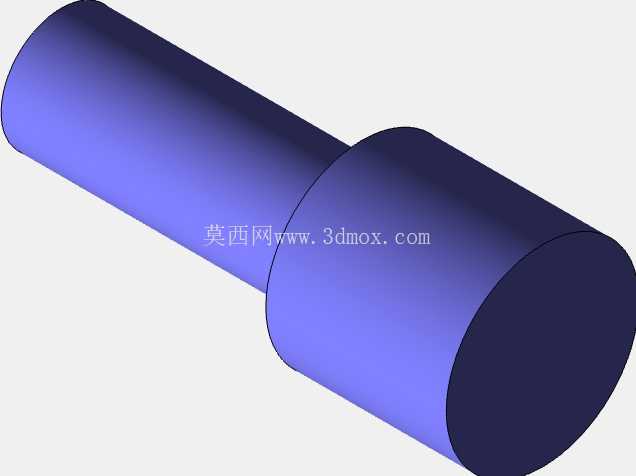

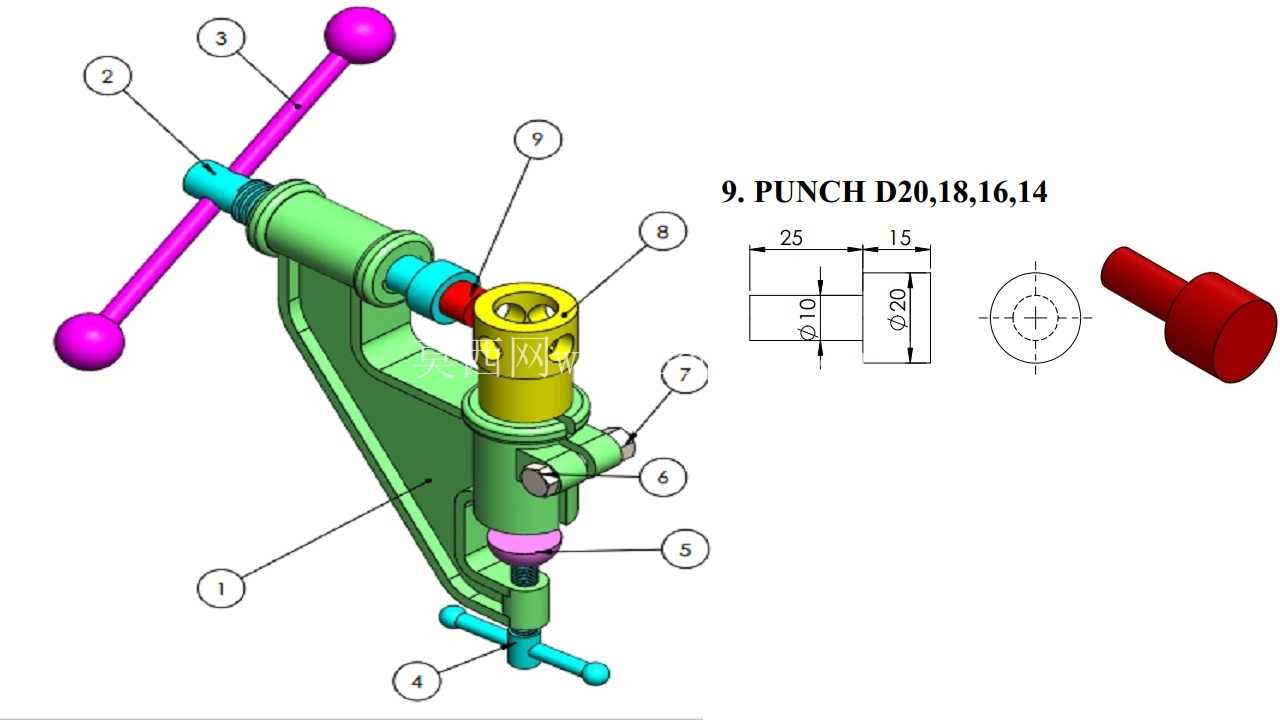

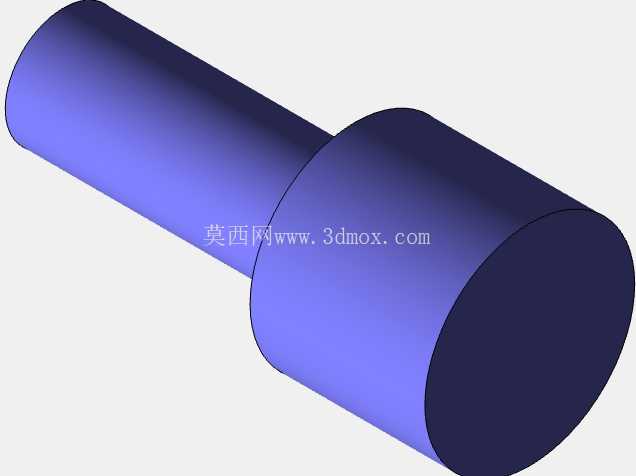

冲头夹持端采用快换式夹模结构，配套有多规格不同直径的冲头，涵盖常用的14mm、16mm、18mm、20mm等冲孔直径规格，更换冲头时仅需松开侧面的锁紧螺钉即可完成拆装，无需额外拆卸其他结构，单支冲头更换耗时不超过1分钟，可快速适配不同孔径的加工需求。冲头导向部位设置独立的导向套，导向套与冲头的配合间隙控制在H7/g6精度等级，冲头下行过程中全程受导向套约束，不会出现偏摆问题，可有效保证冲孔的垂直度，减少冲头单侧磨损，延长冲头使用寿命。下模位置设置可调节的工件定位挡块，挡块可沿工作台面的T型槽横向、纵向调整位置，锁紧后定位重复精度可达0.1mm，批量加工同规格工件时无需反复对位，可大幅提升批量加工的效率。

整机的安装边界尺寸控制在长280mm、宽150mm、高320mm范围内，工作台面距离安装基准面的高度为120mm，底部预留四个M8的安装螺孔，可直接固定在标准钳工工作台面上，也可配套定制的落地支架安装在地面作业位置，占用空间极小。设备的运动副部位均设置有润滑油注油孔，日常维护时仅需定期向注油孔加注少量润滑脂即可保证机构运动顺畅，无需复杂的保养流程。

设计过程中重点对曲柄的死点位置进行了校核，当冲头运行到下止点完成冲裁动作时，曲柄连杆机构刚好越过死点，此时即使操作人员松开操作手柄，冲头也不会因为工件的反弹力出现回程抬升的问题，可有效避免操作过程中因为机构回弹引发的安全隐患。同时在冲头下行区域设置了安全防护间隙，操作人员的手部无法直接伸入冲头与下模的闭合区域，从结构层面规避了误操作冲手的风险。整套机构的所有零部件均采用常见的标准型材与标准件加工，没有特殊定制的异形非标件，后期维护更换配件的成本极低，普通机加工门店即可完成损坏零件的补做加工。

从实际作业适配性来看，这款设备除了完成常规的冲孔作业外，更换配套的简易模具后，还可完成薄金属片的压印、小零件的铆压、导线端子的压接等衍生作业，适用场景覆盖范围广，作为小型加工站点的辅助加工设备实用性极强，也可作为机械专业教学过程中讲解曲柄增力机构、冲压设备结构的实体教学模型，帮助学习者直观理解手动冲压设备的力传递路径与结构设计逻辑。建模过程中所有配合面均按照实际加工公差设置装配约束，运动仿真过程中不存在干涉卡顿问题，可直接用于工程出图、结构优化参考以及3D打印样机制作。
