汽车冲压零件终检定位夹具结构设计

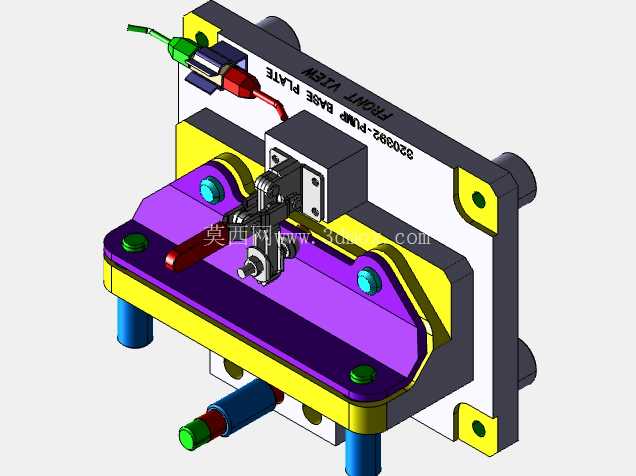

这套夹具针对汽车冲压类钣金零件的终检工序设计，主要部署在冲压线末端的质检工位，替代传统人工手持量具的检测方式，解决小尺寸异形冲压件检测时定位偏差、基准不统一的问题。日常使用中，操作工将冲压完成的待检零件放置到夹具的紫色定位型面上，型面轮廓完全匹配待检零件的自由曲面，通过周边的定位销完成零件的初定位，避免零件放置时出现窜动。夹具上集成的两组气检接头分别对接零件上的两个特征孔位，当零件放置到位、型面完全贴合时，气路导通触发到位信号，若零件存在冲压变形、孔位偏移、轮廓超差的问题，气路无法密封，检测设备会直接判定零件不合格，整套检测过程无需人工反复调整百分表位置，单零件检测耗时可控制在8秒以内，适配冲压线每分钟6到8件的生产节拍。

从结构设计逻辑来看，整套夹具采用立式安装布局，底座通过四个角的安装耳固定在检测工作台台面上，安装耳上预留的长圆孔可适配不同工作台的T型槽间距，安装时可根据现场工位布局微调夹具的水平位置，无需重新加工安装孔。夹具的主体支撑结构采用分层设计，底部的黄色支撑板承担整体承重，上方的紫色定位型面通过内六角螺钉固定在支撑板上，型面加工时直接以底座的安装基准面为加工基准，保证定位型面与安装面的形位公差控制在0.02mm以内，避免装配累积误差影响检测精度。侧面的基准板上刻有基准标识，日常校准时可将百分表座吸附在工作台面上，打表校准基准面的平面度，快速确认夹具是否存在移位或磨损。

夹具上的压紧机构采用旋转式压头设计，压头端部包覆聚氨酯材质，避免压紧时划伤冲压件的表面涂层，压头的压紧行程经过精确计算，刚好在零件放置到位后下压1.5mm完成固定，不会出现过压导致零件变形的问题。两组气检接头的安装座采用可调式结构，可根据待检零件的孔位实际公差范围，微调接头的伸出长度与角度，适配同系列不同改型零件的检测需求，无需重新制作整套夹具，降低多品种小批量冲压件的检测工装成本。夹具底部预留的气路走线槽，可将气检管路完全收纳在槽内，避免日常操作时管路被零件或工具刮蹭导致漏气，影响检测结果的准确性。

考虑到冲压车间的现场使用环境，夹具所有外露金属部件都做了发黑防锈处理，定位型面表面做了硬质氧化处理，耐磨性能提升三倍以上，长期使用不会因为零件反复摩擦出现型面磨损，导致检测基准偏移。夹具的整体安装边界控制在长220mm、宽180mm、高160mm范围内，占用工作台面空间小，可在同一检测台面上并排布置四套同类型夹具，同时完成四种不同冲压零件的检测，提升质检工位的空间利用率。日常维护时，仅需定期清理定位型面上的冲压碎屑、检查气路接头的密封胶圈是否老化，即可保证夹具的检测精度，无需复杂的校准流程，适合车间一线操作工自主完成日常保养。在实际应用中，这类夹具还可适配三坐标测量机的自动检测场景，将夹具直接安装在三坐标工作台上，作为零件的固定定位工装，避免三坐标检测时手动找正零件浪费时间，提升精密检测环节的工作效率。
