车床5C夹头拉管支撑法兰结构设计

在车床加工长轴类、薄壁套类零件的场景中，5C夹头作为通用弹性装夹元件，其拉管的同轴度与轴向支撑刚性直接决定装夹精度，而拉管端部的支撑法兰正是保障这一性能的核心衔接零件。这套法兰结构针对车床主轴后端拉管的安装需求设计，核心作用是为拉管提供径向支撑与轴向定位，抵消拉管在弹性胀缩、进给动作中产生的径向摆动，避免夹头装夹时出现偏心，进而保障加工件的圆度与同轴度公差。

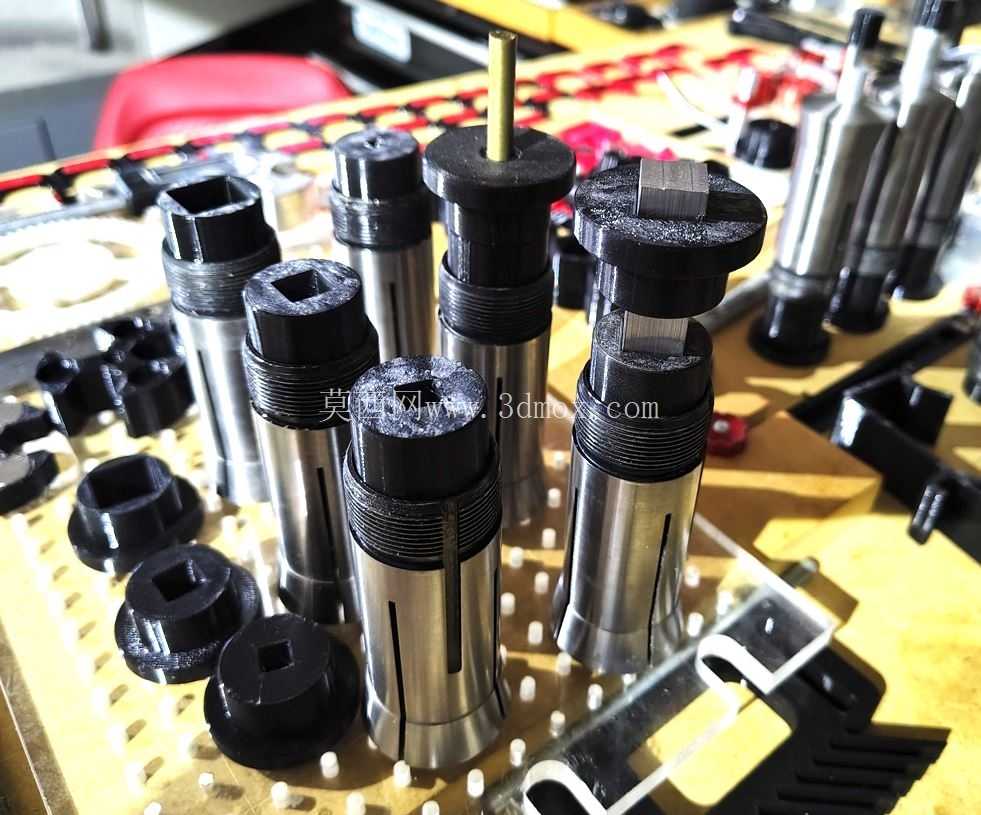

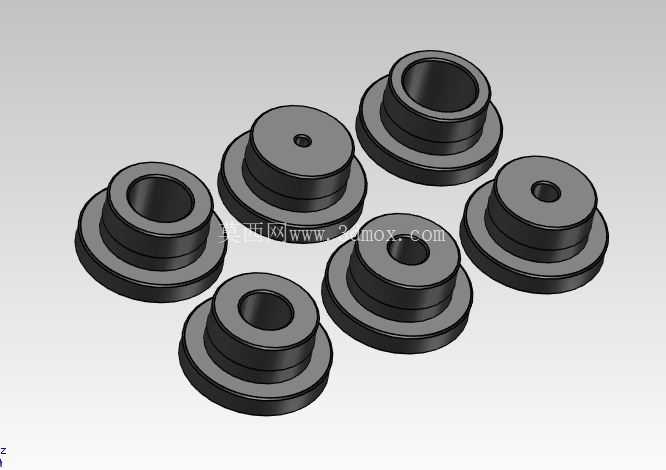

从功能特性来看，该系列法兰共包含六种适配尺寸，可匹配不同规格的5C夹头拉管，法兰主体采用阶梯轴式结构，大直径端作为安装定位面，贴合主轴后端的安装基准面，通过螺栓完成固定，小直径端与拉管内孔配合，配合段特意设计了轻微锥度，采用压入式装配，既保证装配后的同轴度，又能避免长期使用后配合面出现间隙松动。法兰中心的通孔根据适配拉管的尺寸做对应匹配，保证拉管在轴向进给时无卡滞，部分规格法兰端面设计有定位小孔，用于安装防转销钉，避免法兰在主轴高速旋转时出现跟转移位。

设计过程中首先考虑的是安装边界的适配性，法兰的最大外圆直径严格匹配车床主轴后端的安装沉孔尺寸，保证安装后法兰外圆与沉孔的间隙控制在0.02mm以内，大端的厚度尺寸根据安装空间的轴向余量确定，避免与主轴后端的其他传动部件产生干涉。配合锥度的取值经过反复验证，锥度过小会导致压装难度大，后期拆卸维护困难，锥度过大则无法保证足够的抱紧力，使用中容易出现松脱，最终选定的微锥度参数既满足装配便利性，又能提供足够的连接刚性。法兰的台阶过渡处全部采用圆角处理，避免应力集中，在主轴高速旋转的工况下减少应力断裂风险，同时所有配合面的粗糙度要求达到Ra1.6，保证定位精度。

在汽车冲压模具的零部件加工场景中，大量的小尺寸导柱、冲头、模柄零件都需要使用5C夹头装夹完成车削加工，这类零件对装夹的跳动公差要求极高，一旦拉管支撑刚性不足，加工出的零件会出现圆度超差、表面振纹等问题，直接影响后续模具的装配精度与冲压寿命。这套支撑法兰的设计充分考虑了批量加工中的耐用性，配合面的硬度经过调质处理达到HB220-250，既保证足够的耐磨性，又具备一定的韧性，避免长期受交变载荷出现开裂。不同尺寸的法兰对应不同直径的拉管，在更换不同规格5C夹头时，只需更换对应尺寸的法兰即可完成适配，无需改动主轴端的其他结构，大幅降低了配件更换的成本与停机调整时间。

从建模逻辑来看，这套法兰的三维模型完全按照实际加工的工艺顺序构建，首先绘制法兰的回转截面轮廓，通过旋转特征生成主体结构，再根据不同规格的需求，分别切除中心通孔、加工端面定位孔，最后对所有锐边做倒钝处理，模型的尺寸参数全部关联，修改核心参数即可快速生成不同尺寸的法兰型号，方便后续的工程图导出与加工编程。安装时需先将法兰的大端面与主轴安装面擦拭干净，避免铁屑、毛刺夹在结合面之间导致定位倾斜，压装拉管时需保证受力均匀，避免单边受力导致法兰变形，安装完成后需打表检测法兰内孔的径向跳动，保证跳动值控制在0.01mm以内，才能满足高精度加工的装夹要求。在日常使用中，需定期检查法兰与拉管的配合间隙，若出现磨损导致间隙过大，需及时更换法兰，避免因支撑失效影响加工精度。
