汽车零部件盖板接收规整工装结构

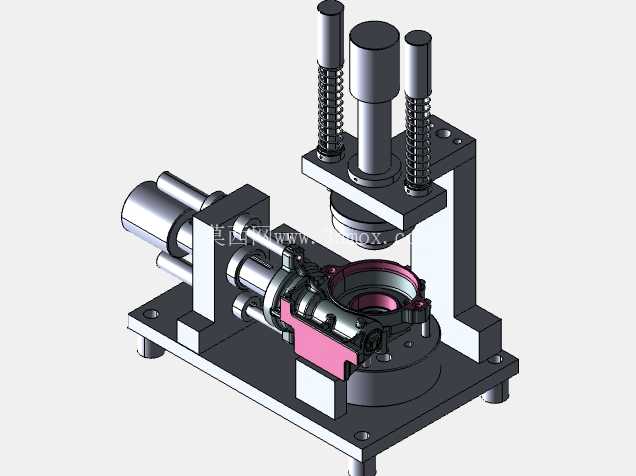

这套工装结构主要应用在汽车冲压零部件产线的后段工序环节，针对汽车覆盖件类的盖板零件做接收定位与规整作业，衔接冲压工序出料与后续检测、转序的流程节点，解决冲压完成后盖板零件出料姿态偏移、定位基准不一致的问题，避免零件在转序过程中出现磕碰变形、基准错位导致的后续加工或检测误差。从结构布局来看，整套装置采用立式压合配合侧向定位的组合结构，底部为整块安装底板，底板上预留了对应设备台架的安装孔位，安装边界可适配多数常规冲压线接料工位的台架安装尺寸，不需要对现有产线台架做大规模改造即可完成部署。上部的压合组件采用导柱配合复位弹簧的结构，三根导向柱呈三角分布在压头周边，保证压合下行过程中压头的运动垂直度，避免压合偏载导致的零件表面压伤，压头的型面完全匹配盖板零件的上部轮廓，接触位置做了避让设计，不会触碰零件上的功能安装孔与焊接点位。侧向的推送定位组件采用气缸驱动的滑台结构，滑台前端的定位块贴合盖板零件的侧边轮廓，推送行程刚好覆盖零件出料后的最大偏移量，当零件滑入接收工位后，侧向定位块先动作将零件推至基准位置，随后上部压头下行完成零件的压紧规整，保证零件在工位内的位置精度控制在0.1mm以内，满足后续自动化取料或者人工检测的定位要求。设计过程中优先考虑了工装的通用性与维护便捷性，所有与零件接触的定位块、压头都采用快换式安装结构，更换不同型号的盖板零件时，只需要更换对应的接触块，不需要调整整套工装的主体结构，大幅缩短产线换型的调试时间。导向柱与滑台的配合位置都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑保养，延长工装的使用寿命。整套结构的受力路径经过反复校核，压合过程中所有的载荷都通过安装底板直接传递到设备台架，不会出现局部应力集中导致的结构变形，长期高频作业下也能保持定位精度稳定。在实际产线应用中，这套接收规整工装可以适配厚度0.8mm到2.5mm的汽车冲压盖板类零件，不管是引擎舱侧盖板还是座舱内的装饰盖板，只要更换对应的接触定位块就能完成适配，不需要重新设计整套工装结构。压合的压力可以通过上部的驱动件调整，针对不同厚度、不同材质的零件设置对应的压合力，避免压力过大导致零件变形，或者压力不足导致定位偏移。侧向滑台的推送速度也可以根据产线的节拍做对应调整，匹配不同冲压节拍的产线需求，最快可以适配每分钟15次的冲压出料节拍，不会成为产线的效率瓶颈。结构上所有的棱角位置都做了倒角处理，避免操作人员上下料或者维护时被划伤，运动部件的外侧都预留了安全防护的安装位，可以加装光电传感器检测零件是否到位、是否存在卡料情况，出现异常时可以及时发出信号停止设备运行，避免工装或者零件损坏。安装底板的底部做了减震垫的安装槽，加装减震垫后可以吸收压合过程中产生的震动，进一步提升定位的稳定性，减少震动对周边检测设备的精度影响。
