重型模块化焊接装配夹具工作台结构

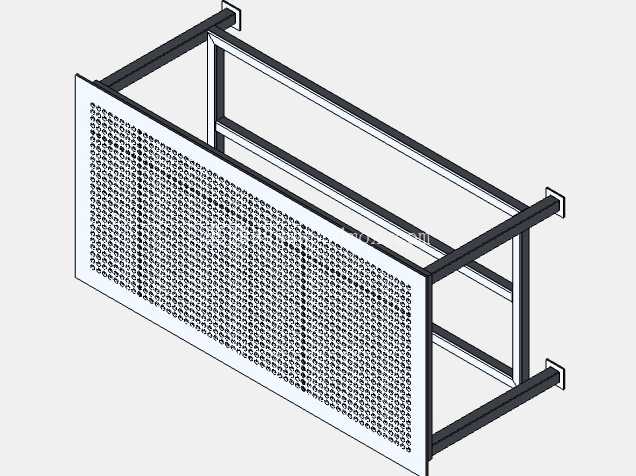

在汽车冲压件焊接、重型钢结构件预装配、批量零部件组对的生产场景中，工装夹具的适配性直接决定了作业效率与成品形位公差精度，这款重型模块化夹具工作台正是针对这类大负载、多工序切换的工业作业需求设计的结构方案。从结构布局来看，该工作台采用框架式方管焊接主体作为承载基础，主框架选用厚壁矩形型钢拼焊成型，所有拼接节点处均设置了加强角撑，避免长期承受大吨位工件压载、焊接反作用力时出现框架形变，框架外侧预留的带安装孔支耳，可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配调平地脚实现不破坏地面的快速部署，安装边界可根据车间实际工位排布灵活调整，单组工作台可独立使用，也可通过侧边连接孔位多组拼接，组成更长的流水线式作业台面。工作台的核心作业面采用多孔阵列式平台板设计，板面密布的标准定位孔可配合快速夹具、定位销、压紧组件使用，无需在台面上临时焊接定位挡块，切换不同工件的装夹方案时，只需调整定位元件在孔位中的安装位置即可，大幅缩短了不同批次产品换产时的工装调整时间。不同于轻型装配工作台，这款结构的框架内部设置了多层横向加强梁，横梁间距经过载荷验算，即使台面放置数吨重的冲压焊接总成，也不会出现台面下凹、框架侧弯的问题，可满足重型汽车零部件、工程机械结构件的装夹作业需求。从设计思路上，该结构摒弃了传统专用工装一对一适配的思路，采用模块化通用化的设计逻辑，主体框架作为通用承载基础长期固定在工位上，作业面的定位元件、压紧组件可根据加工对象灵活组合，既保留了专用工装装夹定位精准的优势，又兼顾了通用工装适配范围广、换产成本低的特点。在实际使用场景中，这类工作台可覆盖焊接作业时的工件定位、装配过程中的部件支撑、尺寸校验时的基准平台等多种功能，焊接作业时框架下方预留的空间可布置焊渣收集槽、排烟管道接口，装配作业时可在框架侧边加装工具挂板、零件物料架，拓展工位的实用功能。考虑到工业现场的粗暴使用场景，该结构的所有外露棱边均做了倒角处理，平台板采用耐磨钢板材质，表面可做渗氮处理提升抗划伤、抗焊渣粘附性能，框架表面采用喷砂后喷塑的工艺，避免长期在焊接飞溅、车间潮湿环境下出现锈蚀问题。结构的尺寸设计上，工作台的作业高度参考人体工程学要求设置，适合操作人员站立作业，台面宽度可满足两人同时在两侧开展装夹作业，长度方向的模块化拼接特性，可适配不同长度规格的工件装夹需求，无需单独定制大尺寸专用工装，降低了生产现场的工装投入成本。对于结构设计从业者而言，这类模块化工装的设计核心在于平衡承载刚性与功能灵活性，不能一味追求大壁厚型材提升刚性而造成材料浪费，也不能为了降低成本削弱框架结构导致长期使用出现精度丧失，该结构在主承载梁的截面选型、加强筋的布置位置、安装孔位的间距设计上，都经过了实际作业场景的载荷校核，孔位间距采用通用标准模数，可与市面上主流的标准夹具配件兼容，无需单独定制非标装夹元件，进一步降低了使用端的配套成本。在汽车冲压模具配套的焊装工位，这类工作台可作为冲压件分总成的组焊工装基础，通过在台面孔位上安装不同的定位块、夹紧器，可快速切换不同车型冲压件的装夹方案，相比传统的专用焊接夹具，投入成本可降低六成以上，换产调整时间可缩短80%，尤其适合多品种小批量的冲压件生产场景。在通用机械装配场景中，该工作台可作为重型部件的装配基准平台，多孔台面可方便地固定装配支撑块、压紧装置，避免装配过程中部件移位影响装配精度，框架式的结构也方便在台面下方安装气动管路、电气线路，为台面上的气动夹具、电动工具提供动力接口，保持工位的整洁有序。
