铝型材框架式产品固定标记工装结构

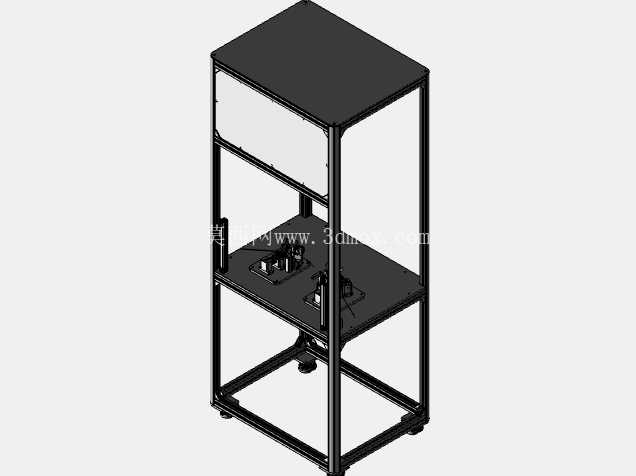

这套铝型材搭建的框架式固定标记装置，主要面向车间产线旁的离线工件处理工位，适配多批次小批量的零部件打标、刻字前的定位装夹需求，在汽车零部件冲压后序的追溯码标记、机加工件的批次标识打刻场景中应用较多，能替代传统的简易台钳装夹方式，减少工件装夹找正的辅助时间，同时避免装夹过程中对工件已加工面的压伤、磕碰问题。整体框架采用标准工业铝型材拼接，型材选型兼顾结构刚性与轻量化需求，底部安装可调脚杯，可适应车间地面不平整的安装环境，调节范围覆盖常规车间地面的高低差，保证上层作业平台的水平度满足标记作业的精度要求，框架的整体安装边界控制在常规单人操作工位的占地范围内，不需要额外预留过大的设备安装空间，可直接放置在现有工作台旁或者独立作为工位单元使用。框架分层设计的思路来自产线作业的操作动线优化，顶层设置封闭盖板，可放置标记作业用的辅助工具、耗材，比如打标头、清洁擦布、记号笔等常用物品，伸手即可取用，不需要额外配置工具架；中层为核心作业平台，平台表面做了安装孔位的预留，可根据不同工件的外形更换对应的定位块、夹紧组件，平台上的安装孔采用标准间距的螺纹孔排布，适配常见的手动夹钳、快速压紧器的安装尺寸，不需要二次打孔加工即可完成夹具组件的更换，适配不同外形尺寸的工件装夹需求，当前平台上配置的夹紧组件针对小型冲压件的外形做了仿形定位，工件放置后即可通过快速夹钳完成压紧，装夹过程不需要反复找正，定位重复精度能满足常规激光打标、气动打标的位置度要求。框架下层为空置预留层，可放置工件周转盒，完成标记的工件可直接放入周转盒内，顺着作业动线完成流转，减少工件的二次搬运距离。在结构设计过程中，重点考虑了操作的人机工程学，中层作业平台的高度设置在操作人员站立作业的舒适操作区间，不需要过度弯腰或者抬臂即可完成工件的取放、夹紧操作，框架的侧面预留了透明防护板的安装槽位，可根据作业需求安装亚克力防护板，避免打标过程中产生的碎屑飞溅到作业区域外，同时不影响操作人员观察作业状态。框架的铝型材连接采用标准角件加螺栓的连接方式，不需要焊接加工，所有组件均可拆卸重组，后续如果产线调整需要变更设备尺寸或者功能，可直接拆解现有型材重新拼接，不需要重新采购全部材料，降低了后续的改造成本。作业平台上的夹紧组件做了防错设计，不同规格的工件对应的定位块设置了防呆结构，工件放反或者放置不到位时无法完成夹紧，避免因为装夹错误导致的标记位置报废问题。框架的底部脚杯上方预留了脚轮安装位，如果需要在车间内频繁移动工位，可更换为带刹车的万向脚轮，移动到指定位置后锁死刹车即可固定，兼顾固定工位和移动工位的使用需求。整套装置的结构没有复杂的定制加工件，90%以上的组件均为工业标准件，采购和加工周期短，维护成本低，易损件仅为夹紧头的橡胶防护垫，更换时不需要拆解整体结构，日常维护仅需要定期检查连接螺栓的紧固状态、清理平台表面的加工碎屑即可，不需要复杂的保养流程。在实际使用过程中，这类固定标记装置可适配的工件范围较广，通过更换中层平台的定位夹具，可覆盖平板类冲压件、小型机加工件、注塑件的标记作业需求，不需要针对单一工件制作专用的标记工装，减少了工装的存储管理成本，对于多品种小批量的生产模式适配性较强。
