大疆OsmoMobile5相机转接适配结构

在影像拍摄辅助器材的实际使用场景中，手机稳定器的负载适配边界一直是困扰创作者的常见问题，多数消费级手机云台仅针对常规厚度与重量的智能手机做了夹持结构与配重平衡设计，当用户需要将卡片相机、运动相机等带有标准螺纹安装孔的小型影像设备搭载在手机云台上使用时，往往会出现夹持结构无法固定、整机重心偏移超出电机负载阈值的问题，直接导致云台增稳功能失效、电机过载保护触发甚至设备脱落的风险。这款适配结构正是针对这一实际使用痛点开发，核心作用是在不改动原有手机云台本体结构的前提下，搭建起手机云台夹持位与标准1/4英寸螺纹相机配件之间的安装桥梁，让原本仅支持手机夹持的稳定器可以拓展搭载更多类型的小型影像设备。

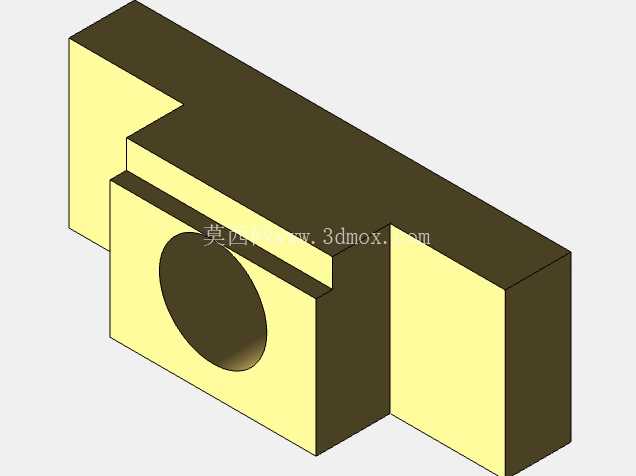

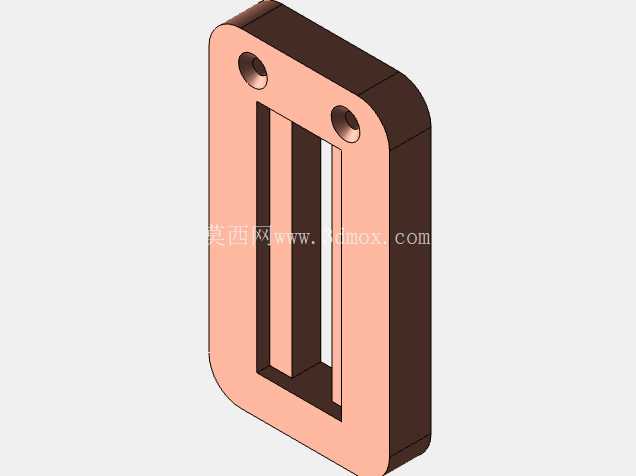

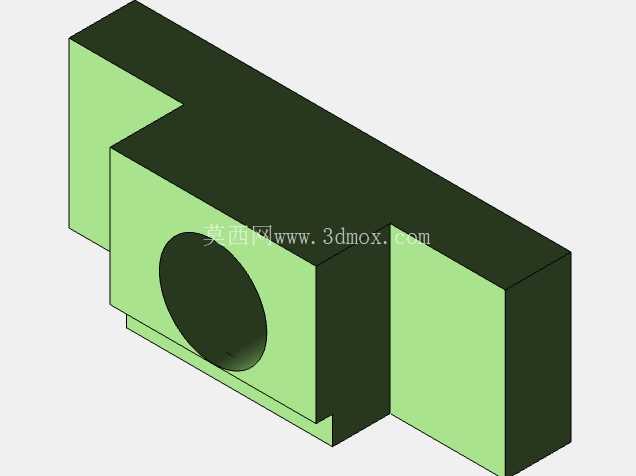

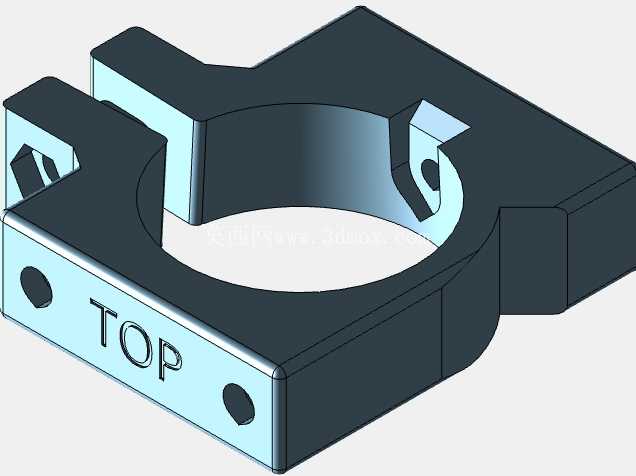

从结构设计逻辑来看，整个适配组件分为上下两个对称的夹持基座与中间的转接环主体三部分，上下夹持基座采用了与手机云台原有夹持臂完全匹配的槽型结构，槽内预留的防滑压块位置可以保证适配结构安装到云台上之后不会出现横向滑动或者转动，夹持基座的长度尺寸经过反复校核，既能够覆盖云台夹持臂的最大开合行程范围内的有效接触面积，又不会超出夹持臂的边缘导致安装干涉。中间的转接环主体采用了环形镂空设计，环体中心预留的标准螺纹安装位可以直接对接相机底部的通用安装螺孔，环体与上下夹持基座之间的连接位置做了局部的加强筋处理，避免搭载重量稍大的设备时连接位置出现应力断裂的问题。

实际安装过程中，不需要对原有云台做任何破坏性改装，只需要将上下两个夹持基座分别卡入云台的上下夹持臂卡槽内，调整夹持臂的开合力度让基座与夹持臂完全贴合锁紧，再将需要搭载的相机通过底部螺孔固定在中间转接环的安装位上，之后调整云台的平衡调节轴，让整个搭载系统的重心落在云台电机的转轴中心位置即可正常使用。设计过程中特意对转接结构的整体重量做了控制，整体采用轻量化的结构设计，在保证结构强度满足1kg以内小型相机搭载需求的前提下，尽可能降低适配结构自身的重量占比，避免额外增加云台电机的负载负担。

从安装边界尺寸来看，上下夹持基座的槽宽尺寸完全匹配大疆OsmoMobile5夹持臂的厚度，安装之后适配结构整体突出夹持平面的高度控制在15mm以内，不会遮挡相机的屏幕、按键以及镜头取景范围，转接环的中心位置与云台的俯仰轴、横滚轴的转轴中心处于同一轴线上，减少了平衡调节的行程需求，用户在更换不同搭载设备时只需要微调轴臂位置就可以快速完成平衡校准。考虑到实际使用中可能出现的频繁拆装需求，夹持基座与转接环的连接位置采用了快拆式的定位销结构，不需要额外工具就可以完成组件的拆分与组合，方便用户根据使用需求快速切换手机夹持与相机搭载两种使用模式。

在结构强度校核阶段，针对搭载设备后的受力情况做了模拟分析，上下夹持臂的受力点均匀分布在整个夹持接触面上，不会出现局部应力集中导致的夹持臂变形问题，中间转接环的螺纹安装位做了金属嵌件的预留设计空间，避免长期拆装螺孔出现滑牙问题。整个适配结构的外形没有多余的突出棱角，安装之后不会与云台自身的轴臂运动产生干涉，在云台做全角度俯仰、横滚、航向转动时，适配结构与搭载的相机都不会碰到云台的本体结构，保证云台的转动行程不受影响。

不同于市面上常见的3D打印简易转接件，这款适配结构在设计时充分考虑了长期使用的耐用性需求，所有的受力位置都做了壁厚加强，夹持基座与云台接触的表面预留了防滑垫安装槽，可以进一步提升安装后的摩擦力，避免搭载设备出现转动偏移。对于经常需要在手机云台与小型相机之间切换使用的影像创作者来说，这种转接结构不需要额外购置专门的相机稳定器，就可以实现现有设备的功能拓展，大幅降低了器材购置成本，同时也提升了现有手机云台的使用场景覆盖范围，不管是日常vlog拍摄、运动场景记录还是固定机位的延时摄影，都可以通过这个转接结构实现不同设备的快速搭载使用。
