单节18650电芯限位固定电池座结构

　　这款单电芯限位固定结构，主要面向小型便携电子设备、DIY改装电子项目、低功耗独立供电模块的电芯安装场景，解决单节18650电芯在设备内部无可靠固定、易移位松脱、触点接触不良的常见工程问题。在实际的小型电子设备结构设计中，很多开发者会忽略单节电芯的固定细节，直接采用泡棉胶粘贴或者扎带捆绑的方式固定电芯，在设备受到振动、跌落冲击时，电芯很容易出现位移，拉扯供电引线导致焊点脱落，甚至出现电芯外皮磨损引发短路的风险，这款结构就是针对这类单点供电的场景做的针对性固定设计。

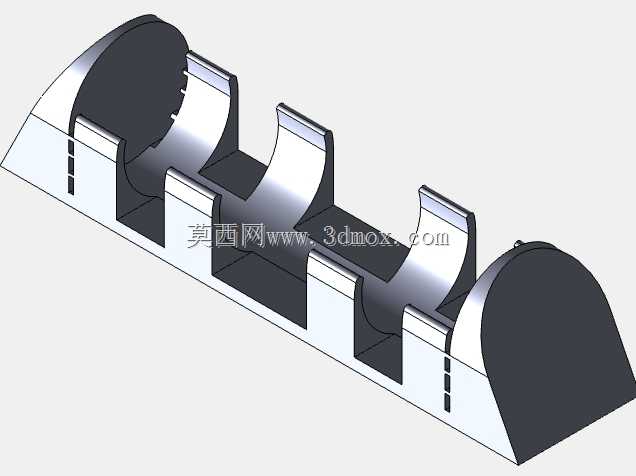

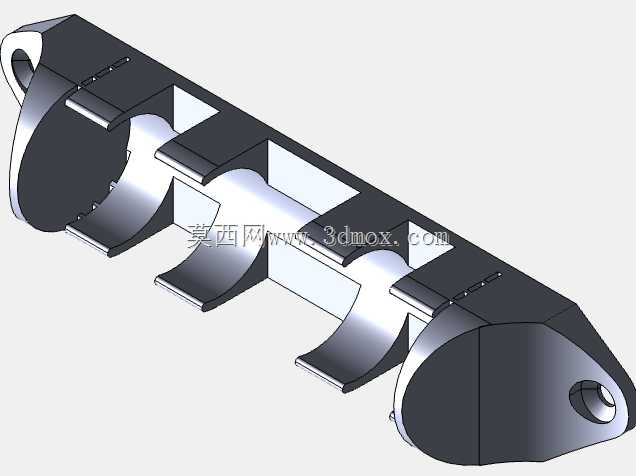

　　从功能特性来看，整个结构采用半包式限位设计，主体的弧形卡槽完全贴合18650电芯的圆柱外壁，卡槽的轴向限位挡边分别卡在电芯的正负极端面外侧，避免电芯沿轴向窜动，卡槽内侧预留了0.1mm的装配间隙，既可以保证电芯能够顺畅推入卡槽，不会出现过盈装配导致的装拆困难，也能限制电芯径向的晃动量，在常规的振动工况下不会出现松旷。结构两端的延伸固定耳上预留了安装孔位，可以直接通过M2规格的螺丝将整个电池座固定在设备壳体或者内部安装板上，固定耳的位置做了加厚处理，避免螺丝锁附时出现结构开裂的问题。设计时特意在卡槽两侧预留了触点安装槽位，可以直接在槽位内嵌入弹片式接触触点，不需要额外做引线焊接，电芯推入后即可直接与触点接触导通，降低装配工序的复杂度，同时也方便后期更换电芯，不需要反复焊接引线。

　　设计思路上，最初的版本做的是全包裹式的电池仓结构，实际测试中发现全包裹结构会导致电芯散热空间不足，大电流放电时电芯产生的热量无法及时散出，而且全包裹结构的打印或者注塑生产时耗材用量更大，成本更高，后期迭代时将侧面的包裹结构切除，只保留核心的受力限位部位，在保证固定强度的前提下，尽可能减少结构材料的用量，同时给电芯留出足够的散热空间。针对早期版本装配过紧的问题，调整了卡槽的内径尺寸，将原来的紧配合改为间隙配合，同时在卡槽的入口处做了导向倒角，装配时电芯可以顺着倒角顺畅滑入卡槽，不需要额外用力按压。考虑到不同厂家生产的18650电芯外皮厚度存在细微公差，卡槽的内壁做了微小的让位凸起，即使电芯外皮厚度存在0.2mm以内的公差，也能顺利装入，同时不会出现晃动。

　　从安装边界尺寸来看，整个结构的总长度适配单节18650电芯的标准长度，安装孔位的中心距与常见的小型便携设备内部安装空间匹配，结构的整体高度控制在电芯直径的1.2倍以内，不会占用过多的设备内部垂直空间，两端固定耳的厚度为2mm，锁附螺丝后不会出现固定耳变形的问题。结构的壁厚统一设置为1.5mm，在保证结构强度的前提下，尽可能降低整体重量，适合对重量敏感的便携设备使用。在实际装配测试中，将该电池座固定在测试工装上，模拟设备日常使用中的振动、跌落工况，电芯均未出现移位、接触不良的问题，触点的接触电阻稳定在合理范围内，不会因为振动出现供电中断的情况。另外，结构的边缘全部做了R0.5的圆角处理，避免装配时锋利的边缘划伤电芯外皮，也能防止操作人员装配时被锐边划伤。针对解放军印刷的加工工艺，结构的所有面都做了脱模斜度处理，不需要额外添加支撑结构就可以完成生产，加工良率更高，生产时的耗材损耗更低。
