车床加工用可调式工件稳定支撑装置

在普通卧式车床、数控车床的长轴类、薄壁细长杆类零件加工场景中，工件伸出卡盘的悬伸段过长时，切削力带来的径向让刀、切削振颤、工件弯曲变形是长期困扰一线加工人员的核心问题，这款刚性支撑装置正是针对该类工况设计的机加工辅具，区别于传统安装在床身导轨上的固定式中心架，该装置可直接适配卡盘侧的安装基准，无需占用床身导轨行程，对于小规格车床、加工行程紧张的工况适配性更强。

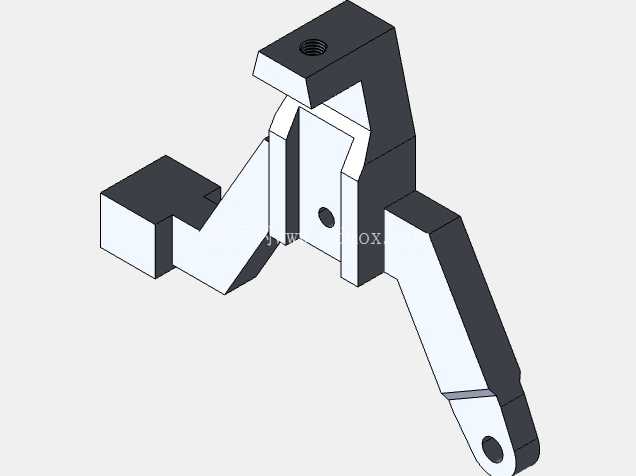

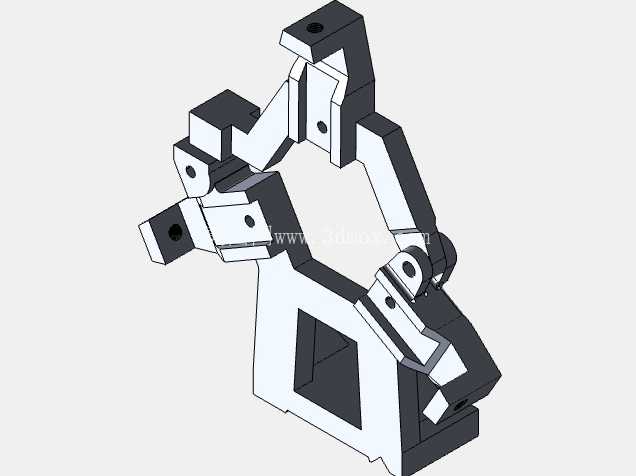

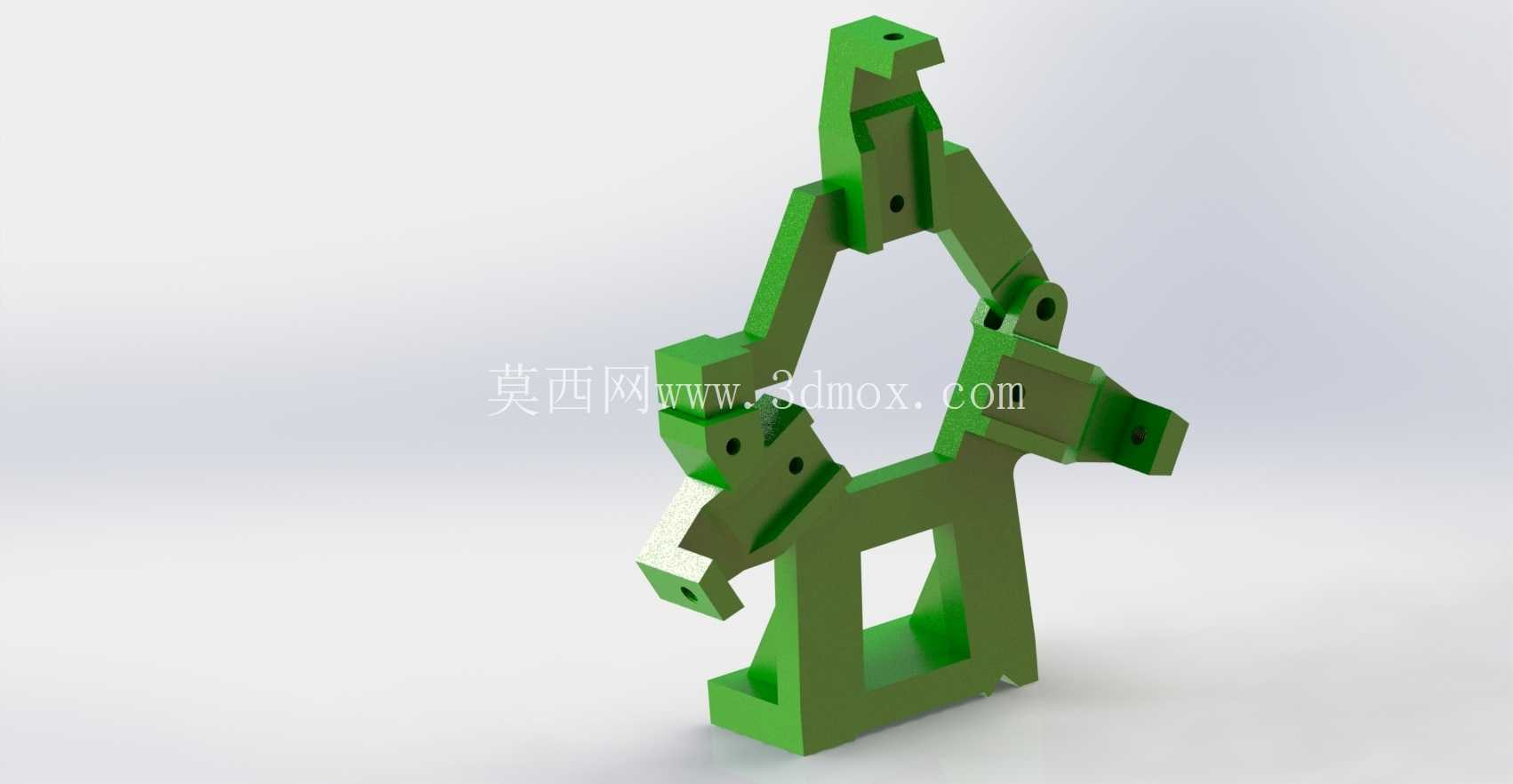

从功能特性来看，该装置采用三支撑爪周向均布的结构逻辑，三个支撑爪可沿装置本体的径向导轨做独立的位置调整，调整到位后通过侧面的锁紧螺钉完成位置固定，可适配一定直径范围内的圆柱类、带台阶轴类工件的外圆支撑，支撑爪与工件接触的端面做了小面积的平面修型，既保证足够的接触刚性，又避免大面积接触刮伤已加工的工件表面；装置本体采用一体式框架结构，整体为闭合式多边形受力结构，相比传统的开式中心架，周向刚性更均匀，在承受断续切削的径向冲击力时，不会出现单侧结构形变导致的支撑偏移。

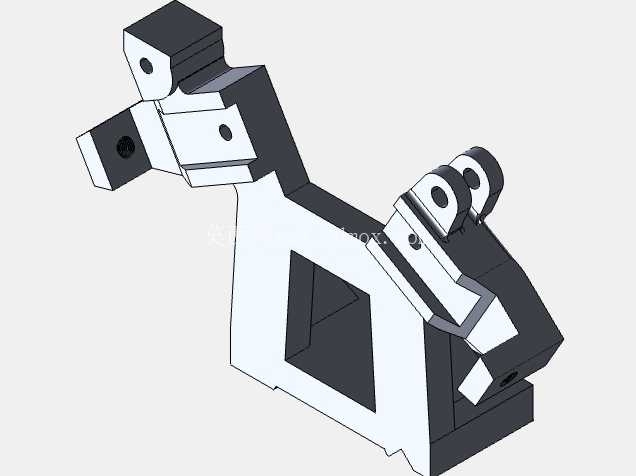

设计过程中优先考虑了安装边界的适配性，装置底部的安装定位面做了与车床卡盘连接法兰匹配的止口结构，安装时可直接贴合在卡盘端面的预留安装位，通过螺栓完成锁紧，不需要额外加工过渡连接块，整体安装后轴向占用空间不超过120mm，不会过多占用工件的轴向加工行程；三个支撑爪的调整行程覆盖了直径20mm到120mm的工件范围，调整时每个爪的进给都带有刻度参考，方便操作人员快速完成对中调整，减少装夹辅助时间。

实际加工场景中，该装置可有效解决长径比超过10的细长轴车削时的鼓形误差、振纹问题，在车削薄壁管状工件时，也可通过三个支撑爪的均匀受力，抵消切削力带来的工件径向变形，保证加工后的圆柱度、表面粗糙度符合图纸要求；相比尾座顶尖的轴向顶紧定位，该装置的支撑点更靠近切削区域，对切削点附近的工件刚性提升效果更明显，尤其是在进行工件端面附近的外圆车削、切槽、切断工序时，可大幅降低工件的振动幅度，延长刀具的使用寿命。

结构细节上，装置的所有活动调整面都做了磨削加工，调整时无卡滞、无间隙窜动，支撑爪采用耐磨合金钢材质，表面做了淬硬处理，长期与工件接触摩擦也不会出现凹陷、磨损导致的支撑精度下降；本体上的减重孔设计在保证整体刚性的前提下，降低了装置的整体重量，单人即可完成拆装操作，不需要额外的吊装辅助。在加工细长丝杠、细长光轴、薄壁衬套这类易变形工件时，该支撑装置可替代传统的跟刀架，适配更多变直径的轴类零件加工，不需要像跟刀架一样随刀架进给移动，安装调整完成后即可全程支撑工件，操作门槛更低，对操作人员的技能要求更友好。

从受力路径来看，切削过程中工件受到的径向切削力会通过三个支撑爪传递到装置本体，再通过底部的安装面直接传递到卡盘法兰，受力路径短，没有额外的连接环节带来的刚性损耗，在大切深、大进给的粗加工工况下，也能保持稳定的支撑效果，不会出现支撑松动、工件甩动的安全隐患；支撑爪的锁紧结构采用内六角螺钉侧向锁紧，锁紧力足够，调整时不需要专用工具，使用常规内六角扳手即可完成所有调整操作，适配车间日常的工具配置。
