可调式精密镗削加工刀具结构设计

项目分类:机床 发布时间:2026-07-30 ID:1205774
  • 可调式精密镗削加工刀具结构设计

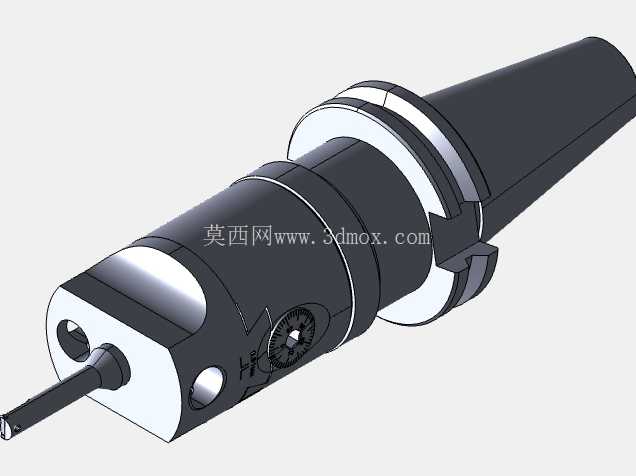

在汽车冲压模具零部件的精密加工场景中,孔系加工的精度直接决定了模具装配后的配合间隙与导向稳定性,尤其是模具导套安装孔、冲头固定孔这类对圆柱度、同轴度有微米级要求的加工特征,普通钻头或扩孔钻无法满足最终的尺寸公差与表面粗糙度要求,这时候就需要用到精镗刀具来完成最后一道切削工序。本次呈现的镗头结构,是面向数控铣床、加工中心以及普通车床镗孔工序设计的可调式精镗单元,从结构布局来看,其采用了标准锥柄作为机床连接接口,锥面与法兰端面的双重定位设计,能够保证刀具装夹后的径向跳动控制在极小范围内,避免因装夹偏差导致的孔壁出现锥度、椭圆等加工缺陷。

从功能特性上看,这款镗头的核心设计点在于前端的精密调节机构,刀头安装位置带有刻度盘式的微调结构,每一格刻度对应固定的径向进给量,操作人员可以根据待加工孔的目标直径,通过旋转调节旋钮精确控制刀头的伸出长度,无需更换不同尺寸的镗刀即可完成一定直径范围内的孔加工,覆盖了常见的中小直径精密孔加工需求。刀体部分采用了阶梯式的圆柱结构,靠近锥柄的位置设计有环形槽与锁紧结构,既可以减轻刀具整体重量,降低主轴高速旋转时的动平衡负荷,也能在安装时配合锁紧机构防止刀具在切削过程中出现松动移位。前端的刀夹位置设计有对称的紧固螺钉孔,安装镗刀杆时可以从两个方向压紧,保证切削过程中刀杆不会因为切削力的作用发生退让,避免出现让刀导致的孔径尺寸偏小问题。

在实际加工应用中,这类镗头主要用于半精镗和精镗工序,加工前需要先完成底孔的钻削或粗镗加工,预留0.1-0.3mm的精加工余量,再将镗头安装在机床主轴上,通过打表校准刀头的径向跳动后,根据试切后的测量结果微调刀头伸出量,直到加工出的孔径符合图纸公差要求。不同于固定式镗刀需要针对每一种孔径单独制作刀杆,可调式镗头的通用性更强,能够大幅减少工装刀具的储备数量,降低生产准备阶段的刀具成本,尤其适合多品种小批量的模具加工场景,在汽车零部件生产、通用机械制造的孔加工环节也有广泛应用。

从安装边界来看,这款镗头的锥柄采用了通用的标准接口规格,能够适配绝大多数带对应锥孔的数控设备主轴,刀具整体的长径比经过优化设计,在保证足够加工深度的同时,避免了刀杆悬伸过长导致的刚性不足问题,切削过程中的振动更小,能够获得更好的孔壁表面质量。刀体上的刻度标识经过耐磨处理,长期使用后也不会出现刻度模糊的问题,调节旋钮带有阻尼结构,微调时的手感清晰,不会出现间隙导致的调节误差。切削液通道的设计也充分考虑了加工过程中的冷却需求,高压切削液可以从刀体内部直接输送到切削刃位置,及时带走切削产生的热量,同时冲掉切屑,避免切屑刮伤已加工的孔壁,延长刀具的使用寿命。

在结构设计思路上,这款镗头充分平衡了刚性与调节精度的需求,没有一味追求更小的调节刻度而牺牲结构刚性,也没有为了提升刚性而放弃微调功能,各个部件的配合公差经过严格计算,转动部件的间隙控制在合理范围内,既保证调节时的顺畅度,也避免了间隙过大导致的加工精度损失。刀体的材质选用了高强度的合金钢,经过热处理后具备足够的硬度与韧性,能够承受切削过程中的冲击载荷,即使在断续切削的场景下也不容易出现崩损问题。前端的刀杆安装孔采用了高精度的加工工艺,孔的圆柱度与同轴度都控制在微米级,保证安装标准镗刀杆后的定位精度,减少刀具装夹带来的系统误差。
