螺杆压紧式V型夹持工装结构设计

在轴类、套类回转体零件的机加工、检测工序中，装夹定位的精度直接决定了最终成品的形位公差表现，这款螺杆压紧式V型夹持结构，正是针对中小尺寸回转件的快速装夹需求设计的定位工装。日常车间作业里，钳工划线、铣削键槽、外圆磨削、径向钻孔、形位公差检测等场景，都需要稳定的V型定位结构来承托工件，相比平口钳的面接触装夹，V型结构的自定心特性可以让不同直径的回转件自动对齐轴线，省去反复找正的辅助时间，尤其适配多品种小批量的加工场景，换型时无需调整定位基准，只需要调整压紧螺杆的行程即可适配一定直径范围内的工件。

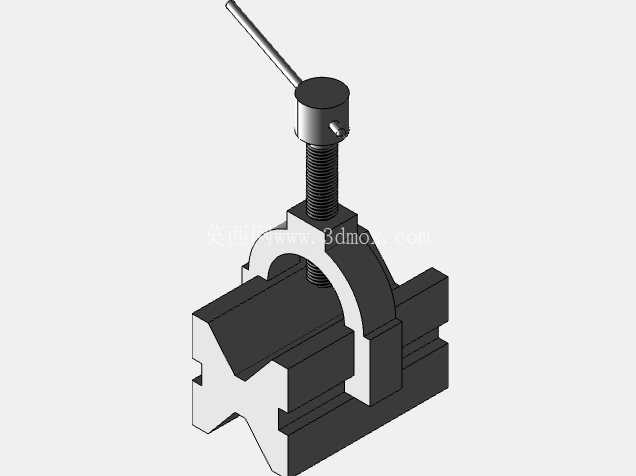

从结构组成来看，整套组件分为V型基座、拱形压架、压紧螺杆、操作杆四个核心部分。V型基座采用整体式结构，底部设置有与机床工作台T型槽匹配的安装凸台，安装时可以直接嵌入工作台的标准槽位，通过T型螺栓完成固定，安装边界完全适配常规铣床、磨床、钳工台的工作台槽距，不需要额外制作转接板。V型槽的夹角采用90度设计，这是机械装夹中通用性最强的V型夹角，既可以保证足够的支撑接触面积，避免工件装夹时出现压痕，又能兼顾不同直径工件的定位稳定性，不会出现小直径工件落槽过深、大直径工件支撑不足的问题。

拱形压架跨装在V型基座的两侧导向槽内，压架的弧形内面与V型槽配合形成闭合的装夹空间，压架与基座的配合面采用间隙配合，保证压架可以沿导向槽上下顺畅滑动，不会出现卡滞。压紧螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复装夹也不会出现螺纹滑牙的问题，螺杆顶端的径向孔用来穿插操作杆，不需要额外的扳手工具，操作人员手动转动操作杆就可以完成压紧与松卸，操作力臂经过优化，单手即可输出足够的压紧力，同时不会因为力臂过长导致压紧力过载夹伤工件表面。螺杆底部与压架的接触位置设置有止推端面，螺杆转动时不会带动压架同步旋转，避免压架转动刮伤工件表面。

设计过程中重点考量了装夹的通用性与操作便捷性，V型基座的两侧导向槽采用通槽设计，压架可以根据工件的装夹位置沿轴向调整位置，针对长度较长的轴类零件，可以搭配多套同规格V型组件同步支撑，保证工件装夹后不会出现挠度变形。整套结构的所有棱角都做了倒角处理，没有尖锐的毛刺边，避免操作人员上下料时被划伤。压紧螺杆的行程覆盖了常见的20mm到80mm直径的回转件装夹需求，日常车间里的光轴、螺栓坯料、套筒类零件都可以直接装夹，不需要更换压块或者调整基座。

实际使用时，先将基座固定在工作台面上，根据工件的长度调整好V型组件的间距，将工件放置在V型槽内，调整压架位置对准工件的压紧点位，转动操作杆带动螺杆下压，直到压架牢牢压紧工件即可开始加工作业。加工完成后反向转动操作杆，抬起压架就可以直接取下工件，整个装夹过程不需要额外的工具辅助，单件装夹时间可以控制在10秒以内，大幅提升辅助工序的作业效率。相比电磁吸盘、液压夹具等装夹方式，这种纯机械结构的V型夹持组件不需要外接动力源，不受车间场地的限制，维护成本极低，日常只需要定期在螺纹配合面、导向槽位置涂抹少量润滑脂即可长期使用，不会出现液压泄漏、电磁失电等故障问题，可靠性极强。

针对不同的加工场景，这套结构还可以做适应性调整，比如在需要更高装夹精度的磨削工序中，可以将V型槽的接触面做淬火处理提升表面硬度，减少长期使用的磨损量；在装夹表面粗糙度要求较高的精加工工件时，可以在压架的压紧面粘贴铜皮或者尼龙垫，避免压伤工件表面。整套结构的尺寸链设计经过反复校核，V型槽的对称度、导向槽与V型槽的垂直度都控制在0.02mm以内，装夹后工件的轴线跳动量可以满足常规机加工的精度要求，不需要额外的找正操作就可以直接开始加工，是车间生产、质检环节通用性极强的基础工装组件。
