金属工件熔炉装载承托料架结构设计

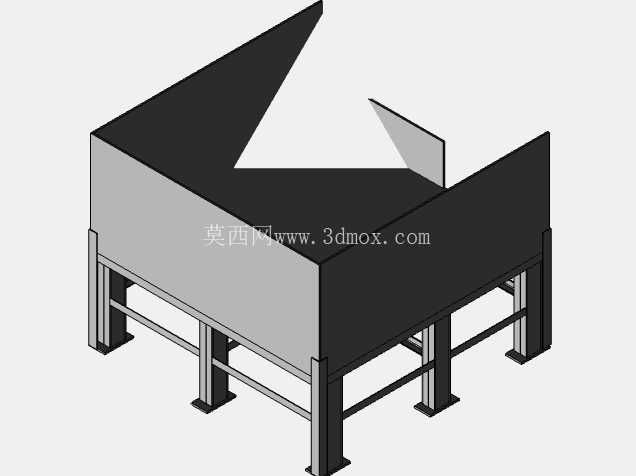

在金属热加工车间的熔炉上料工位，这类承托架是衔接待热处理工件与炉腔进料环节的核心承载结构，日常作业中主要承担批量待熔金属工件的临时存放、规整定位以及进料前的中转承托作用，避免散乱堆放的工件在转运、推送入炉过程中出现滑落、偏移，或是磕碰炉体内衬的问题。从结构设计逻辑来看，整体采用敞口式框型容腔搭配底部支撑腿的组合形式，容腔部分做了三面围板、单侧开口的布局，开口方向正对熔炉进料口，作业时可直接通过推送机构或是人工辅助，将规整码放在容腔内的金属工件平稳推入炉腔，无需反复调整工件排布角度，能有效缩短上料辅助时长。支撑结构采用多根等规格型钢立柱做垂直承载，立柱底部带有方形安装脚板，可通过膨胀螺栓与车间混凝土地面做刚性固定，安装时需保证所有脚板的水平度偏差控制在2mm以内，避免长期受重载后出现架体倾斜、容腔变形的问题；相邻立柱之间加装了横向连接型钢，形成多层框架式支撑结构，既可以分散容腔底部传递下来的工件载荷，也能提升整体架体的抗扭、抗侧倾能力，即便工件码放存在小幅偏载，架体也不会出现失稳变形。容腔的围板采用加厚钢板折弯成型，围板与底部支撑框架之间采用满焊连接，焊缝高度不低于板材厚度的0.7倍，焊接完成后需对焊缝做打磨清渣处理，避免尖锐焊渣划伤工件表面或是刮伤作业人员防护装备；围板的高度根据常规待处理金属工件的码放高度做匹配设计，既能够阻挡工件侧滑，也不会因为围板过高遮挡进料推送路径。从安装边界来看，架体整体的占地尺寸需要匹配熔炉进料口的宽度与车间上料工位的预留空间，架体安装完成后，容腔底面的高度需要与熔炉进料平台的高度保持齐平，高度差控制在±5mm范围内，保证工件推送过程中不会出现卡滞、磕碰；架体后侧与侧方需要预留不小于800mm的检修通道，方便日常对架体焊缝、连接螺栓做定期巡检，及时排查长期受高温烘烤、重载承压可能出现的结构疲劳问题。在实际应用场景中，这类料架不仅适用于金属熔炼前的工件装载中转，也可配套用于热处理淬火、回火工序的工件临时存放，可根据待处理工件的单重、批量调整围板厚度与立柱型钢规格，若配套推送机构使用，还可在容腔底部加装耐高温滚轮条，进一步降低工件推送时的摩擦阻力，减少人工推送的劳动强度。设计过程中需要重点考虑架体长期临近熔炉作业的耐高温性能，所有结构件表面不做普通油漆涂装，而是采用耐高温防锈涂层处理，避免长期受炉体热辐射影响出现涂层脱落、结构锈蚀的问题；容腔的边角位置做圆弧过渡处理，避免应力集中导致长期受载后出现焊缝开裂的情况。
