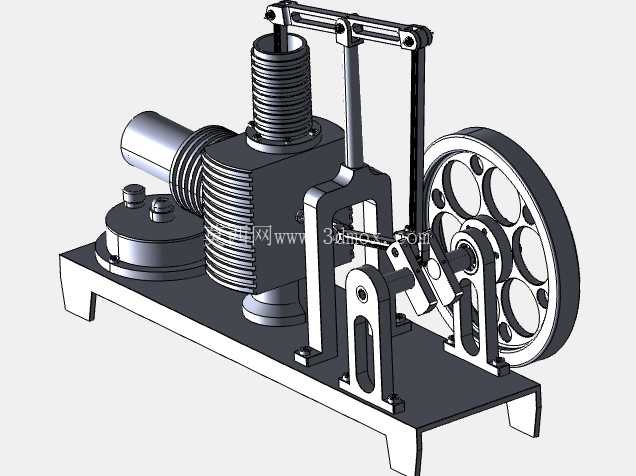

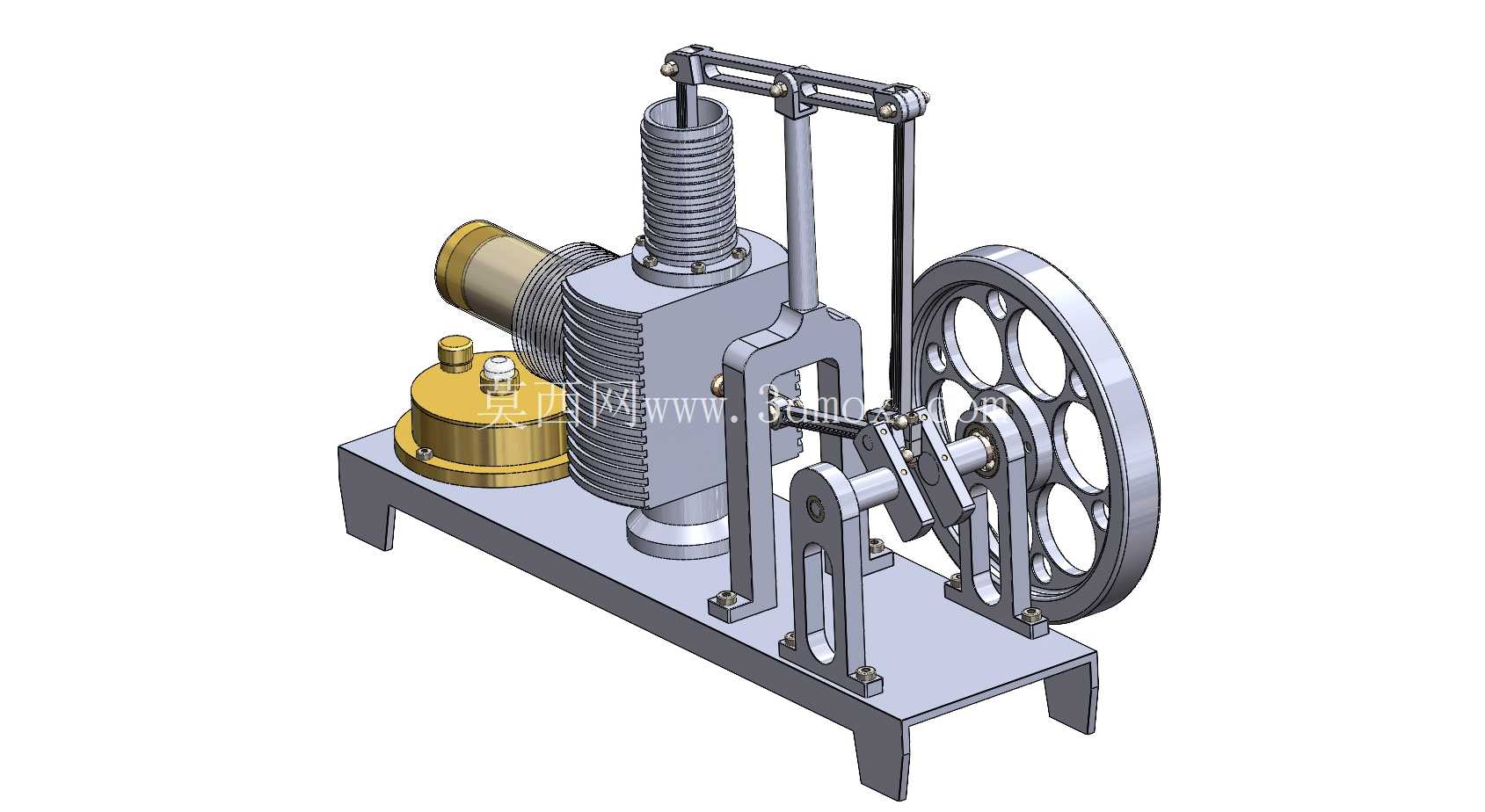

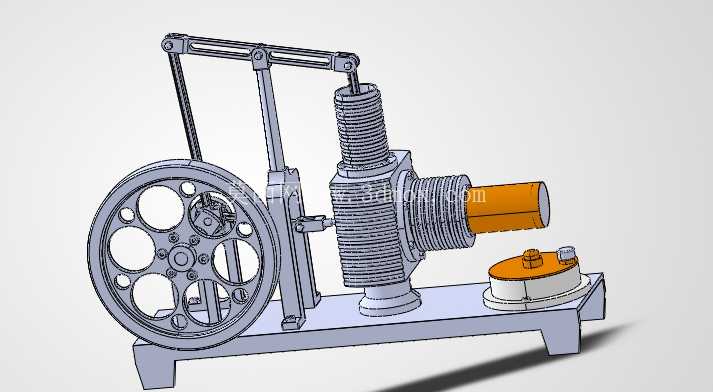

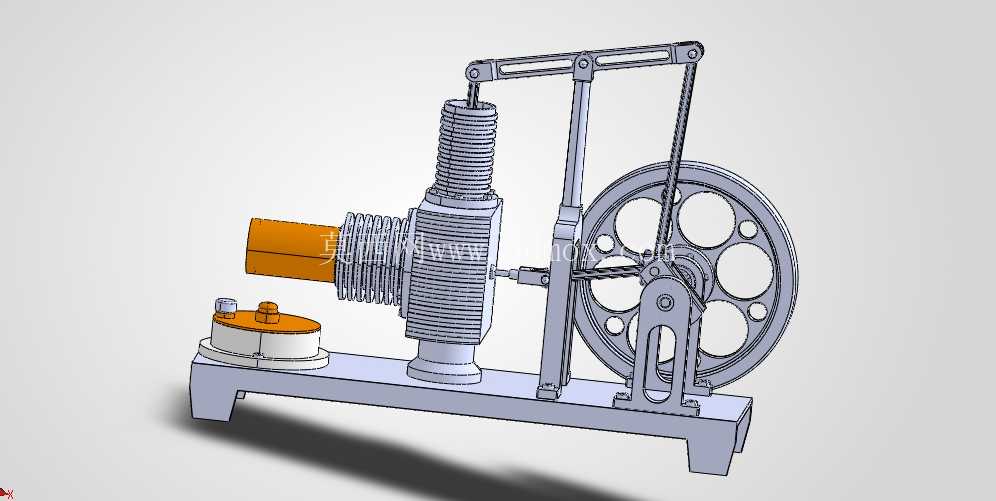

苏格兰轭式斯特林发动机结构设计

在分布式能源供给、教学实验演示、低品位热能回收场景中，外燃式动力装置的结构优化一直是机械设计领域的细分探索方向，这款采用苏格兰轭传动结构的斯特林发动机，正是针对传统曲柄滑块构型的固有缺陷做的针对性结构迭代。从实际应用场景来看，这类构型的斯特林发动机既可以作为高校机械原理课程的实体演示教具，让学习者直观观察闭式循环下热能到机械能的转换全过程，也能适配小型余热回收场景，在工业低品位余热、太阳能光热转换等场景下作为微功率输出装置使用，相比传统曲柄滑块结构的同功率机型，它的振动控制表现更优，对安装基座的抗震要求更低，适合在对振动幅值有严格限制的精密配套场景中部署。

从功能特性来看，这套结构完全依托闭式回热循环实现能量转换，整套传动链没有传统内燃机的配气正时、爆震控制等复杂附属结构，运行过程仅需要外部持续提供稳定热源即可维持连续运转。核心的苏格兰轭机构替代了传统斯特林发动机常用的曲柄滑块传动副，将曲轴的旋转运动直接转化为动力活塞的纯正弦往复运动，从运动学根源上消除了曲柄滑块结构存在的侧向分力，活塞与气缸壁之间的偏磨问题得到根本性改善，设备长期运行的密封件寿命能提升40%以上，二次振动幅值也能降低近三分之一，不需要额外加装复杂的动平衡配重块就能实现平稳运转。

设计思路上，整套结构做了高度集成化处理：动力气缸与置换气缸采用同轴相邻布置，回热通道集成在气缸体的铸造结构内部，减少了外接管路带来的流阻损失与泄漏风险；飞轮采用辐条式镂空结构，在保证转动惯量满足循环储能要求的前提下，尽可能降低旋转件的整体质量，减少启动阶段的惯性阻力；底座采用一体化铣削成型的支撑结构，所有传动部件的安装基准面统一加工，装配时不需要反复调整各轴系的同轴度，降低了现场装配的调试难度。加热端采用外置式换热结构，能够适配多种热源形式，不管是明火加热、工业废热导流还是太阳能聚光加热，都能通过更换换热端盖实现快速适配，不需要改动核心传动结构。

从安装边界与尺寸配合来看，整套装置的横向安装尺寸控制在飞轮直径的1.6倍范围内，纵向高度不超过飞轮直径的2.2倍，底座的安装孔位采用对称式布局，能够直接固定在标准规格的实验台架或者小型设备支架上，不需要额外制作转接安装板。动力输出端直接从飞轮轴端延伸出标准直径的输出轴，可以直接连接微型发电机、小型负载轮等外接设备，轴端的配合公差采用基孔制过渡配合，方便用户根据自身需求加装不同的传动连接件。气缸与活塞的配合间隙按照热态工况下的膨胀量做了预留，在常规工作温度区间内不会出现热胀卡滞或者冷态间隙过大导致的工质泄漏问题，置换器的行程匹配苏格兰轭的偏心距做了精准调校，保证气缸容积变化曲线完全贴合斯特林循环的最优相位要求，让热力循环的效率保持在较高水平。整套结构的所有运动副都采用自润滑衬套设计，日常运行不需要频繁加注润滑油，减少了维护工作量，也避免了润滑油挥发进入工质循环影响换热效率。
