单缸平衡梁式蒸汽机结构设计模型

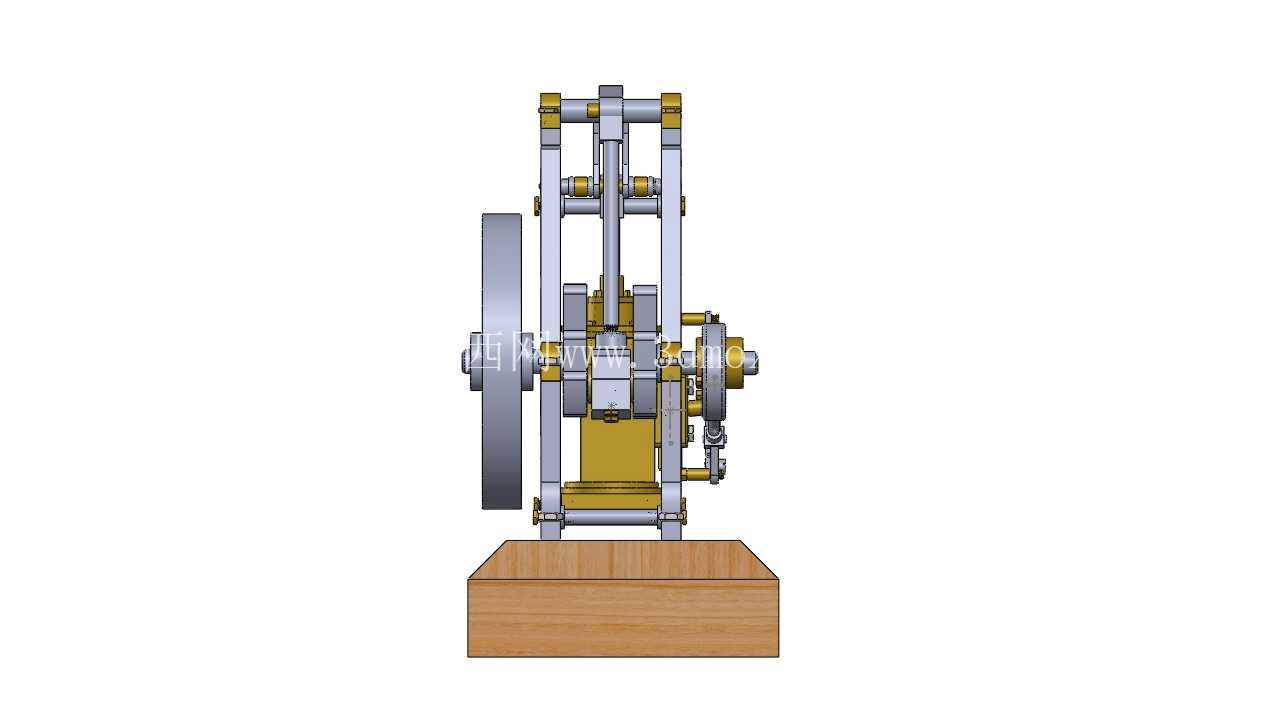

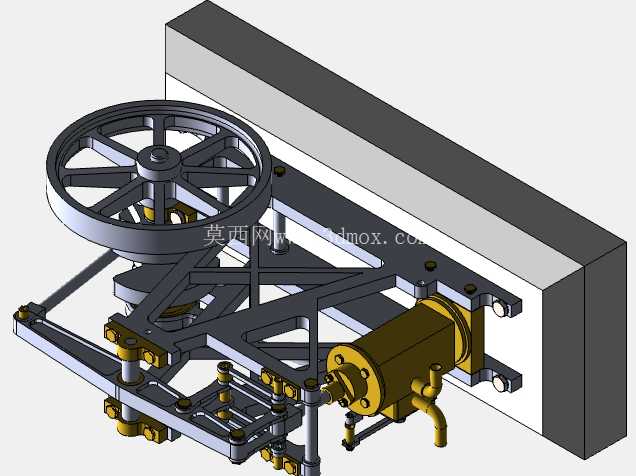

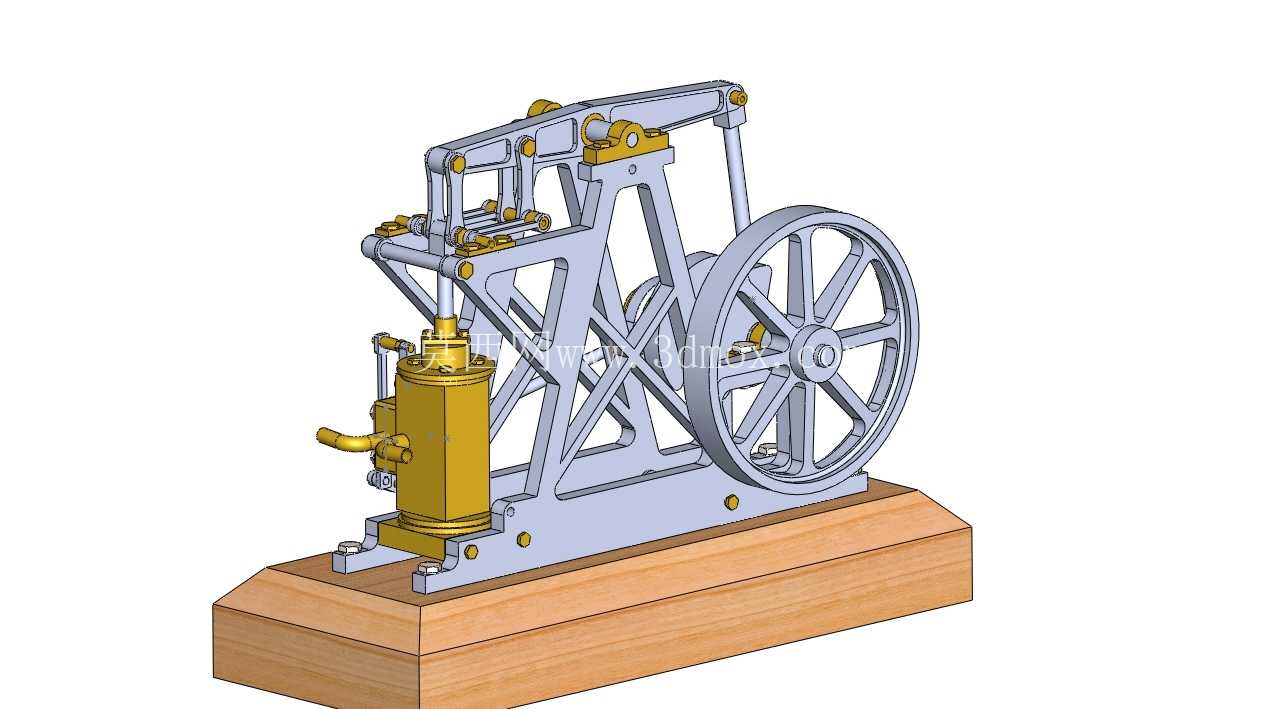

这款单缸平衡梁蒸汽机的三维结构，完整还原了早期往复式动力机械的核心传动逻辑，在工业科普教具制作、复古动力装置复刻、小型蒸汽动力实验场景中，能够为结构设计者提供完整的装配参考。从实际用途来看，这类平衡梁结构蒸汽机是工业革命时期动力输出装置的典型构型，依靠蒸汽压力推动活塞做往复直线运动，再通过铰接的平衡梁将直线动作转化为飞轮的旋转运动，可直接为小型发电机组、轻工作业机具、教学演示台提供稳定的低速大扭矩动力输出，相比直连式蒸汽机，平衡梁结构能够大幅降低活塞侧推力，减少缸体磨损，延长核心部件的服役周期。

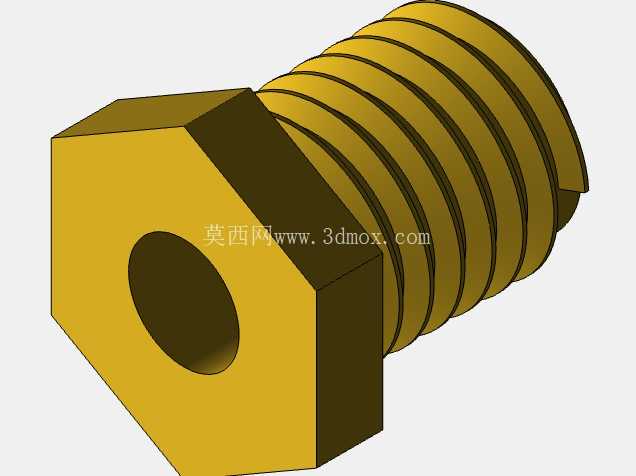

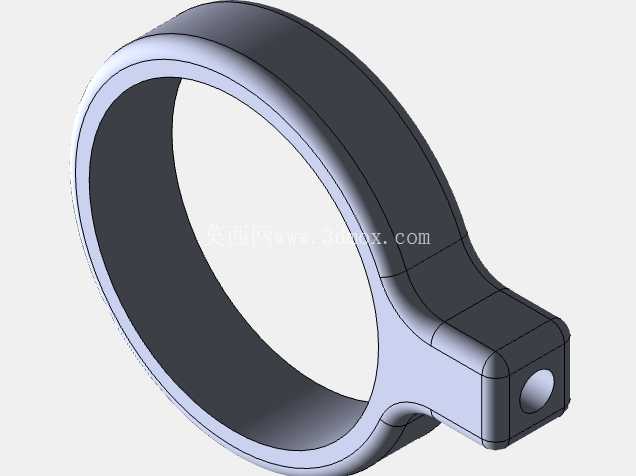

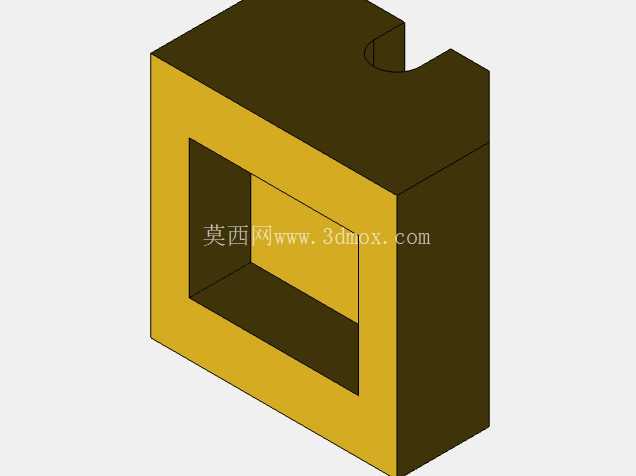

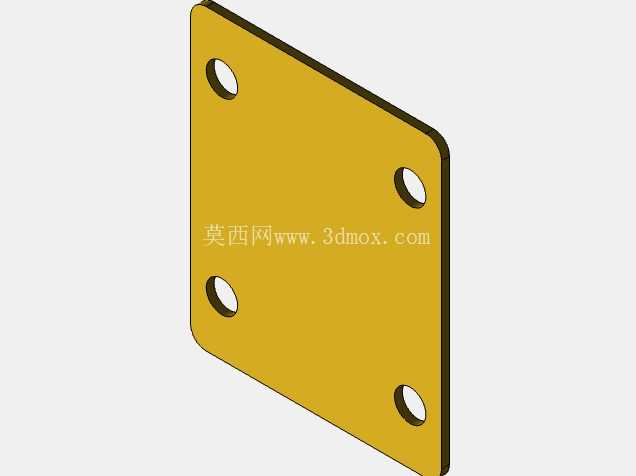

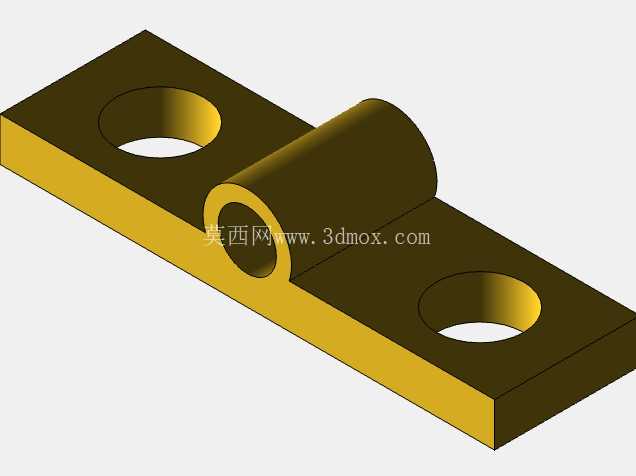

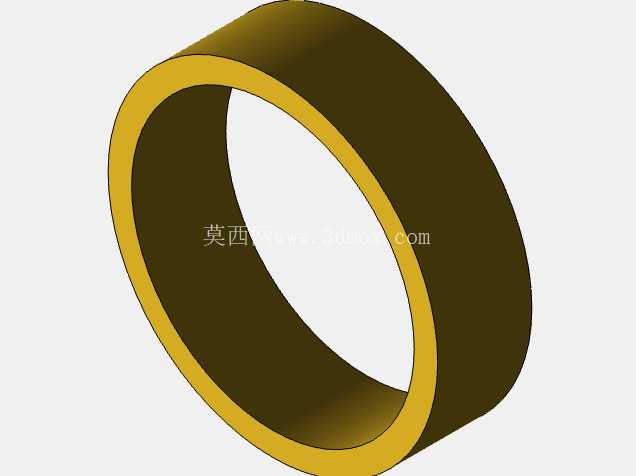

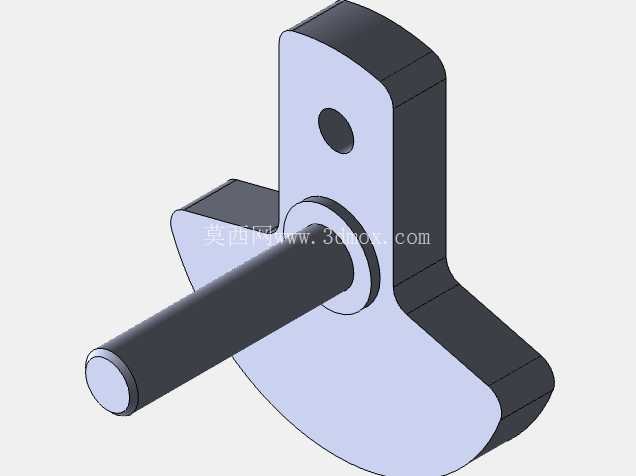

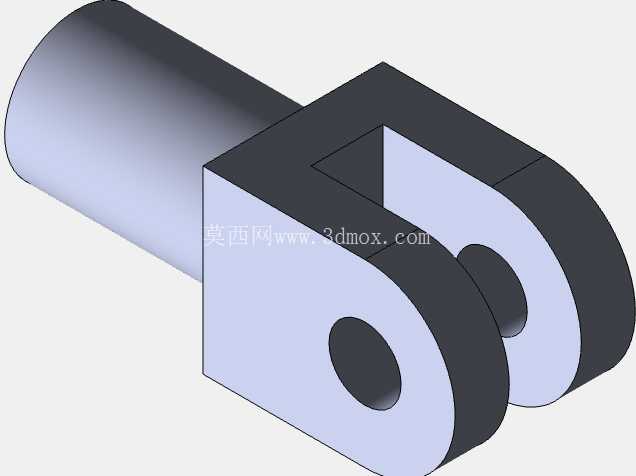

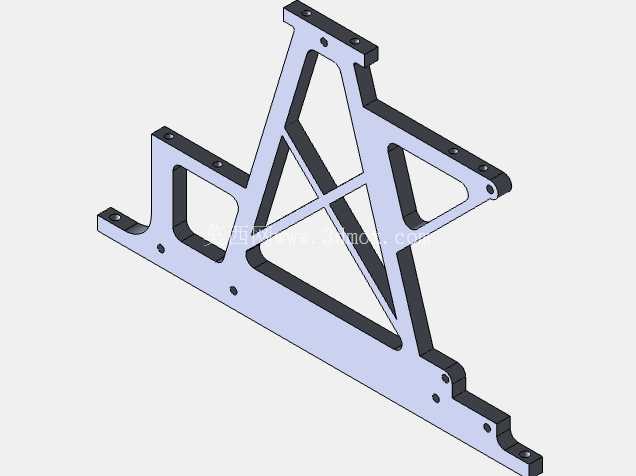

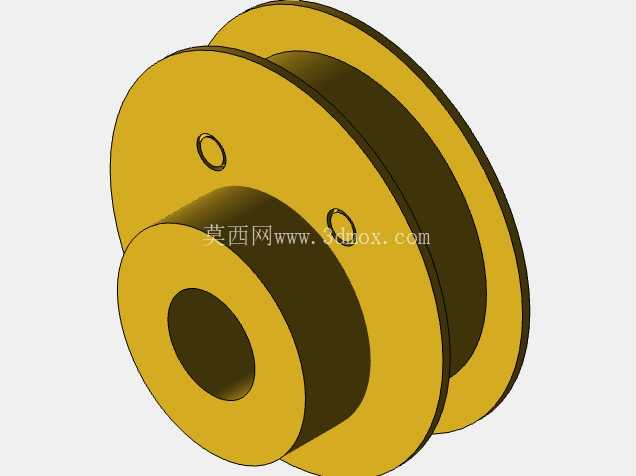

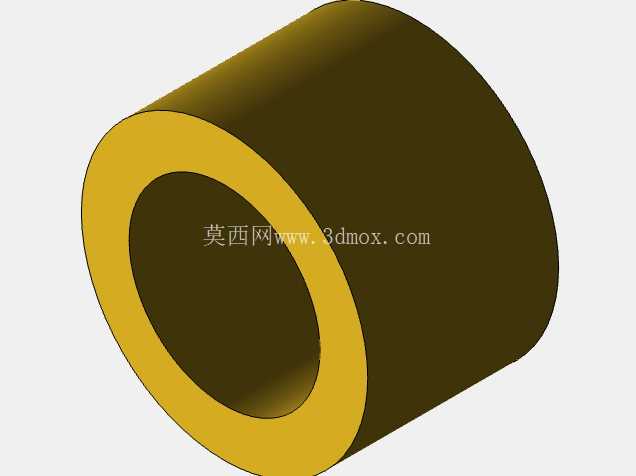

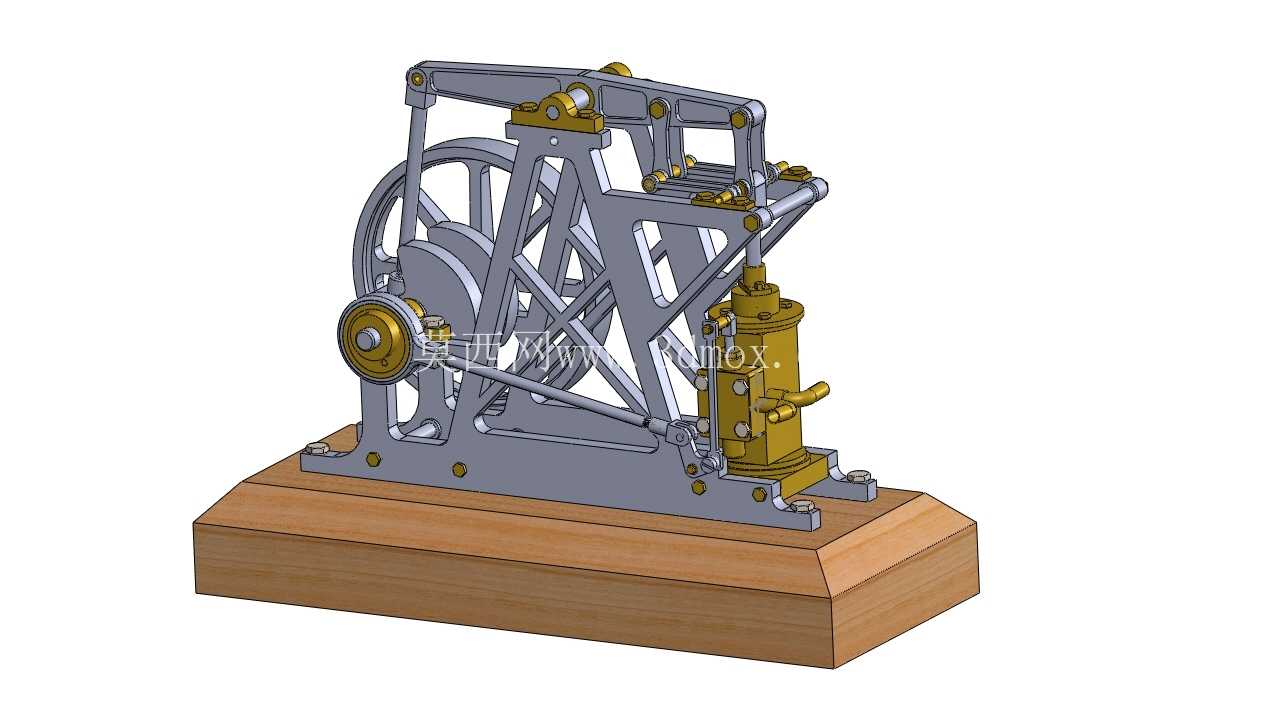

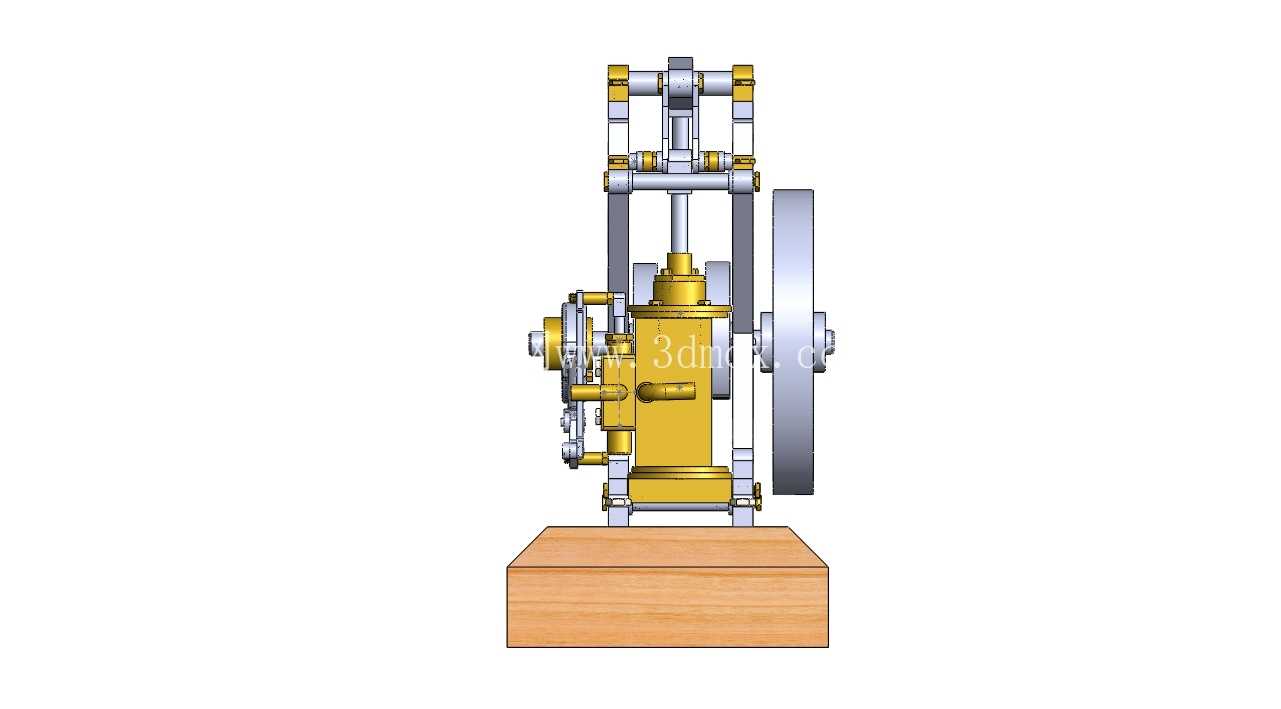

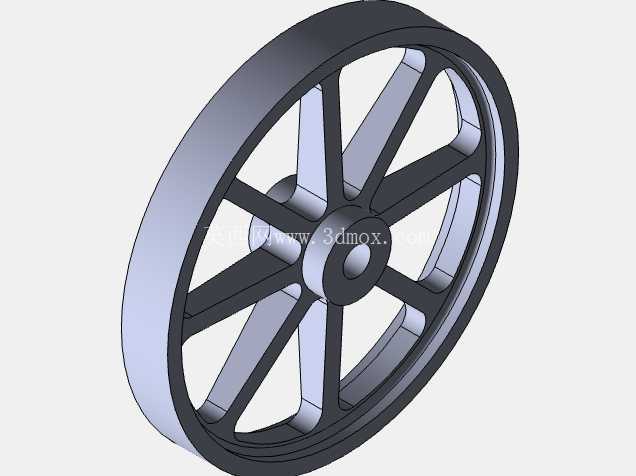

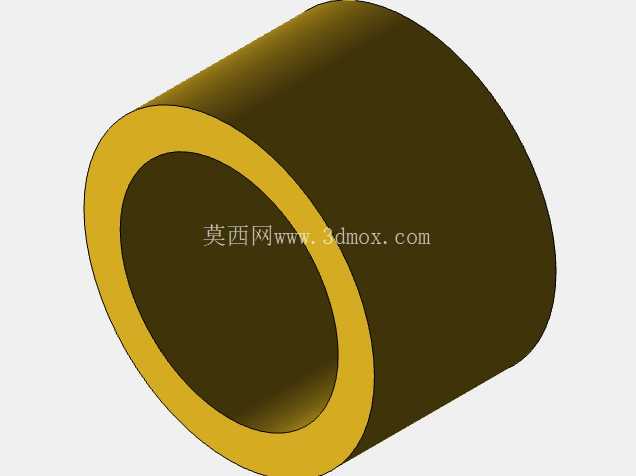

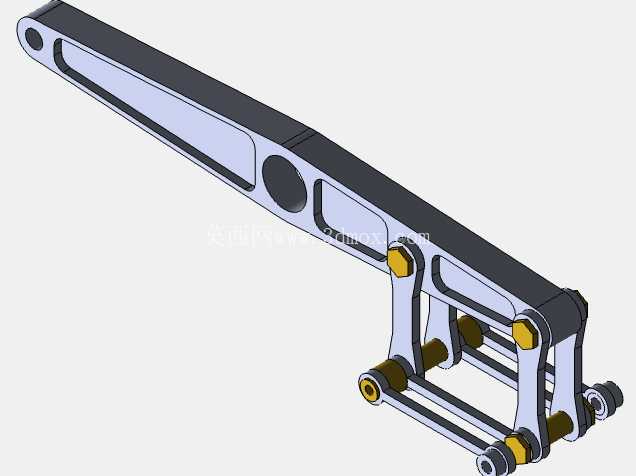

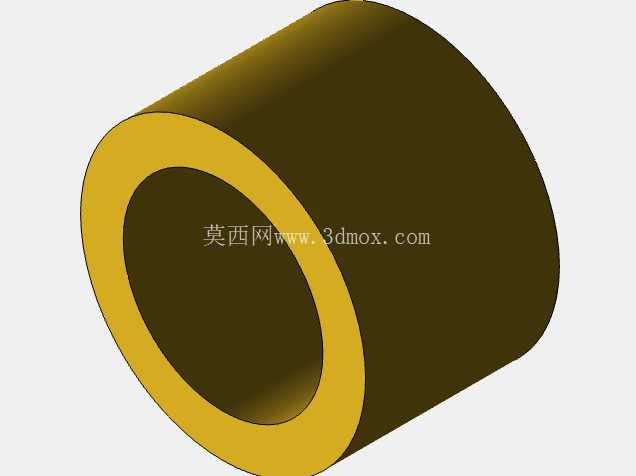

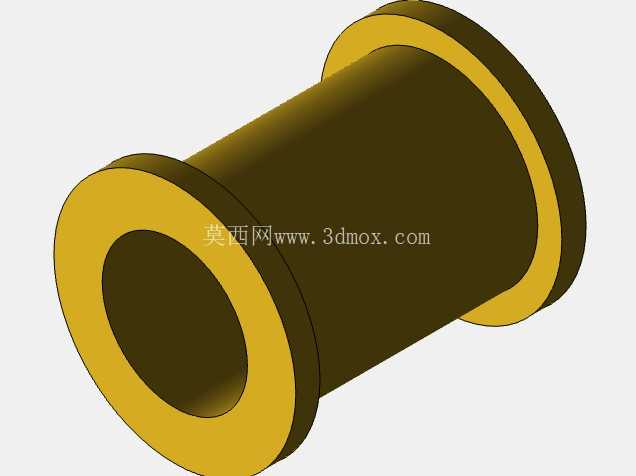

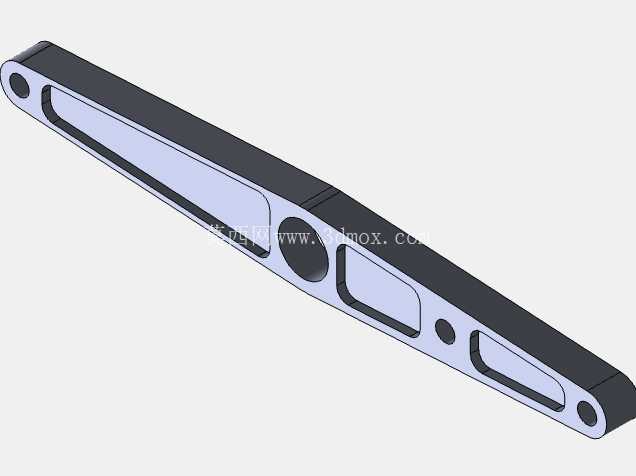

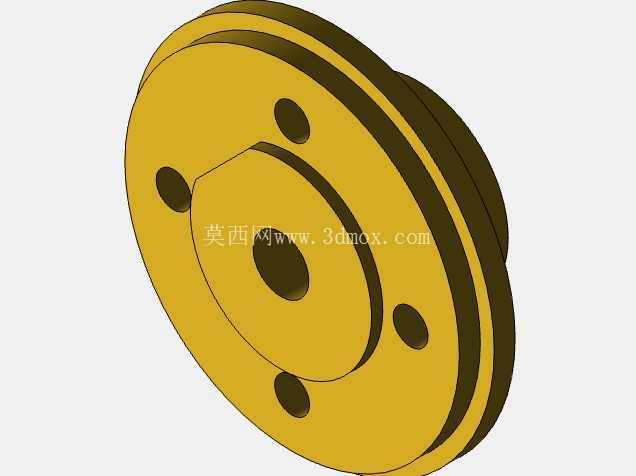

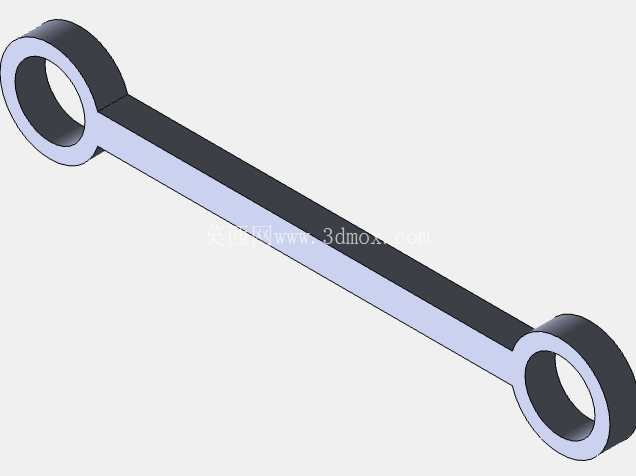

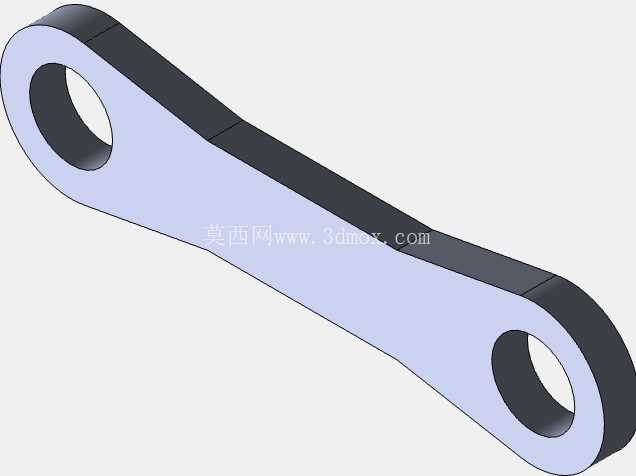

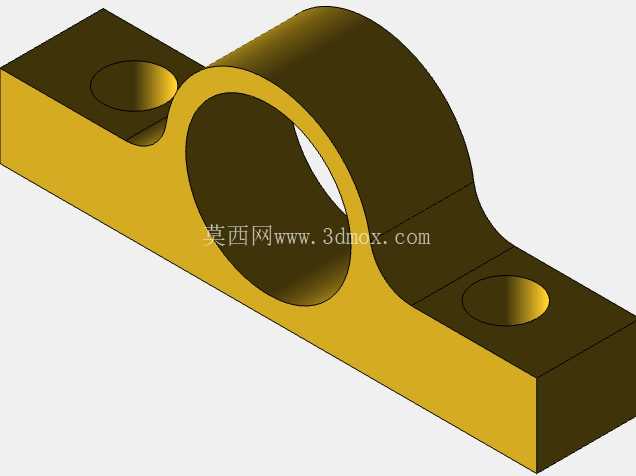

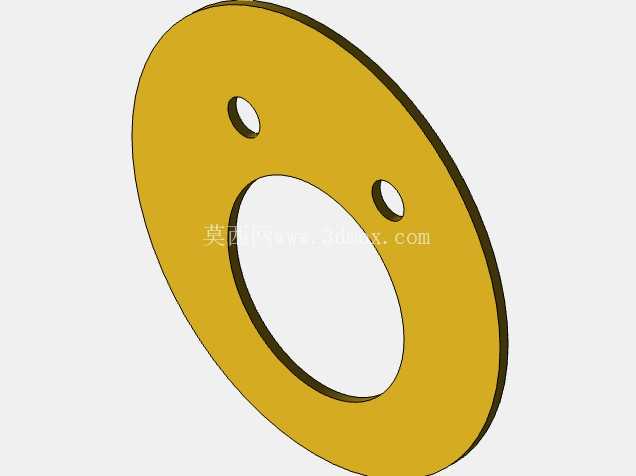

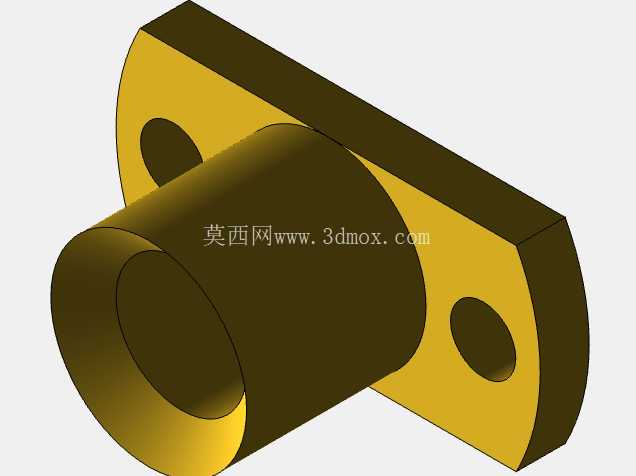

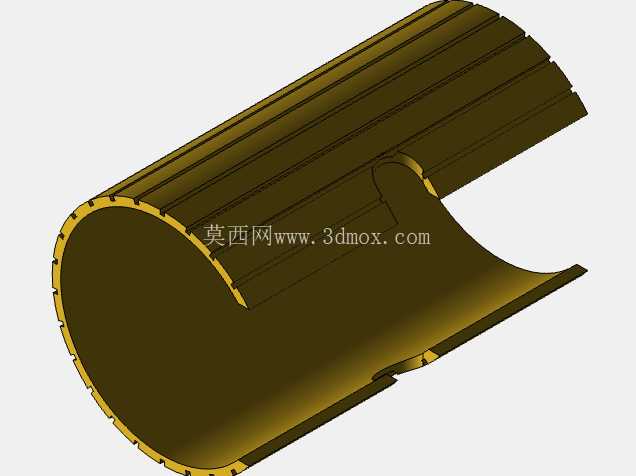

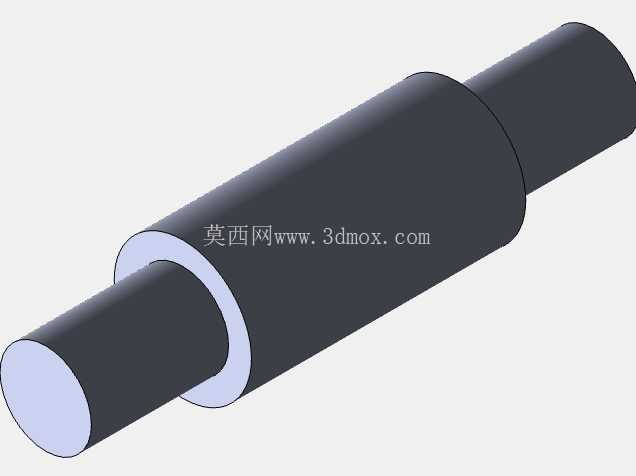

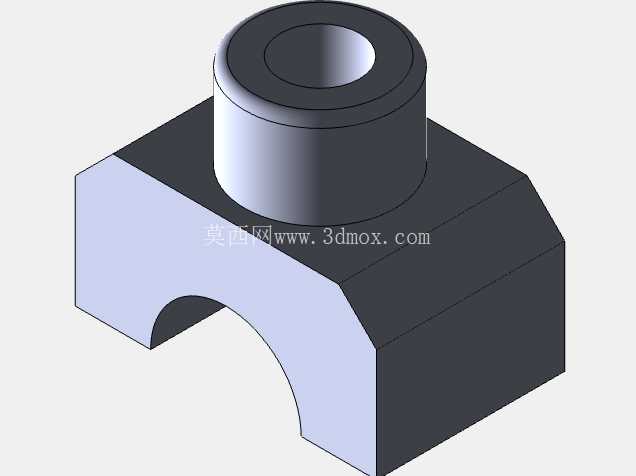

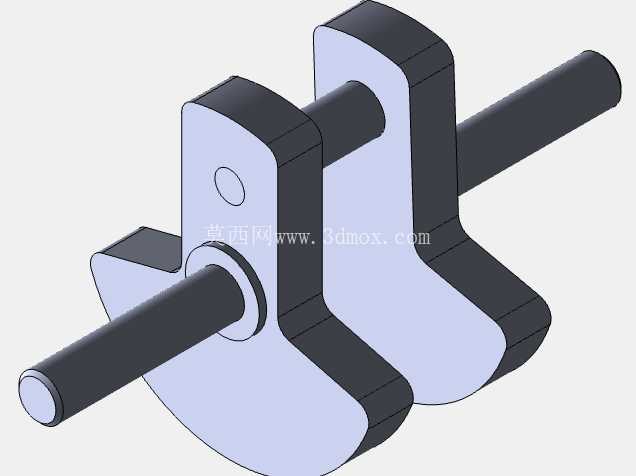

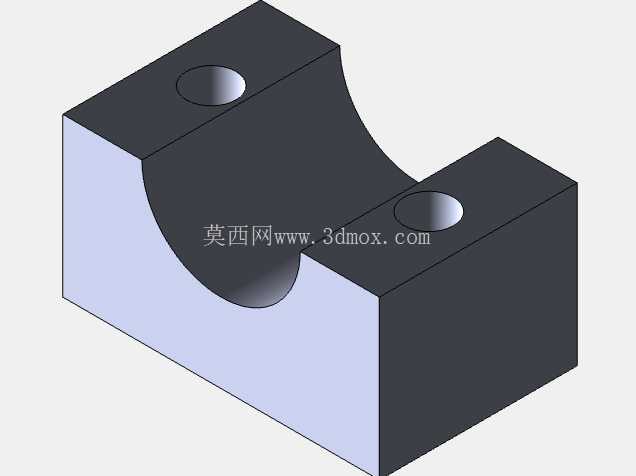

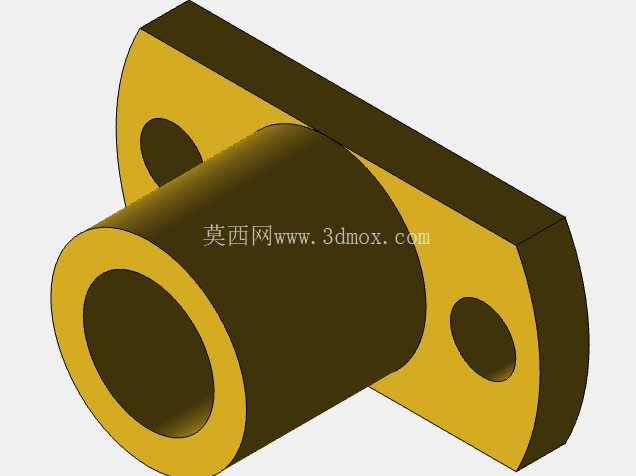

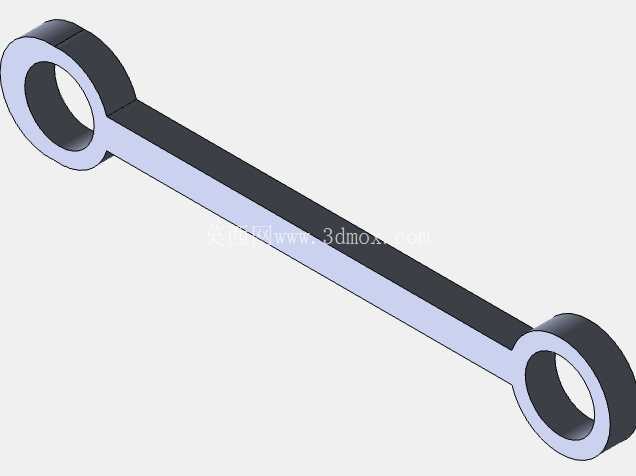

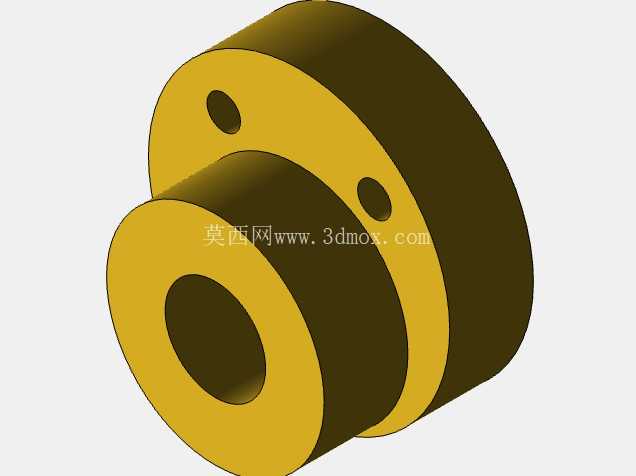

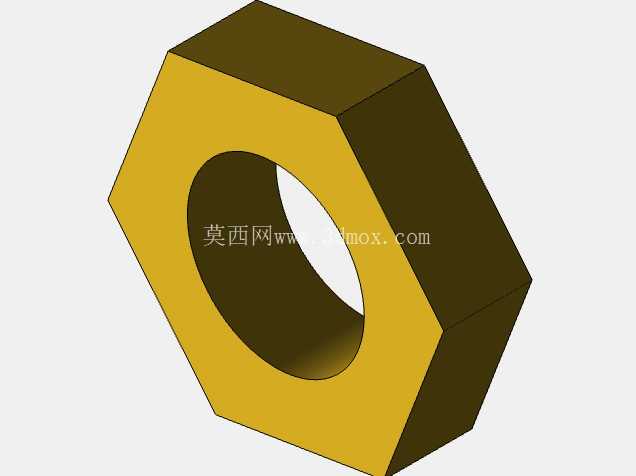

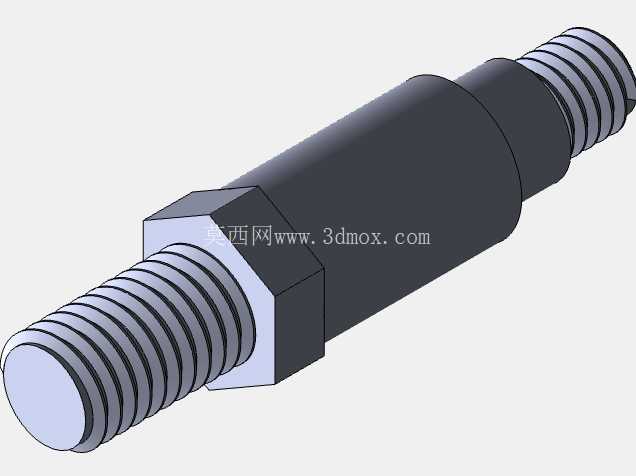

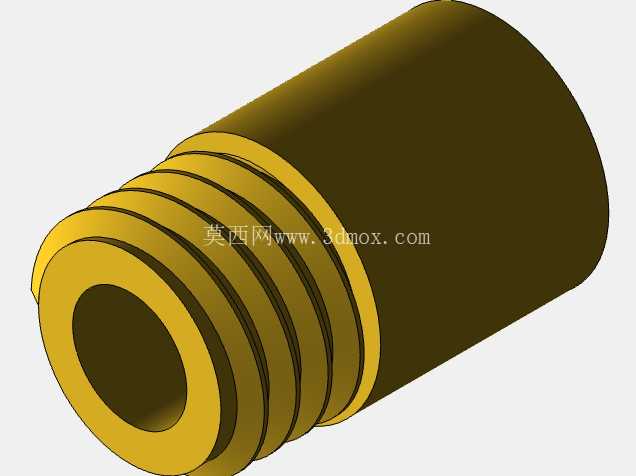

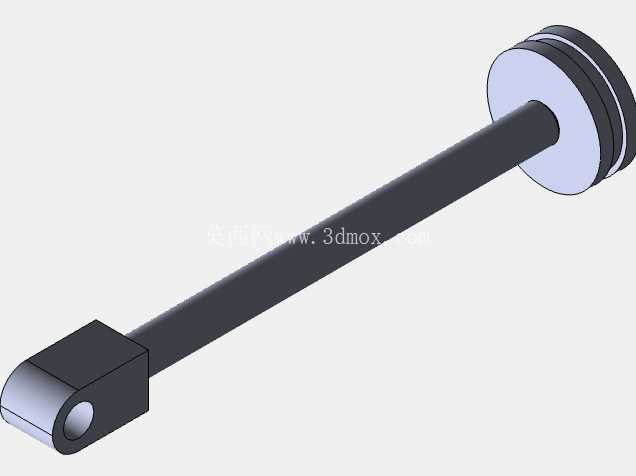

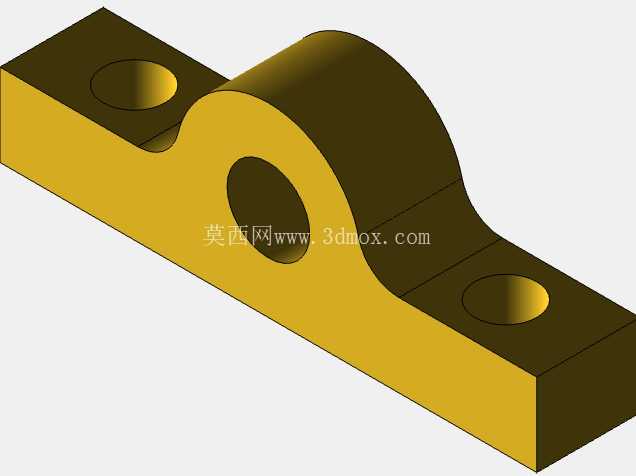

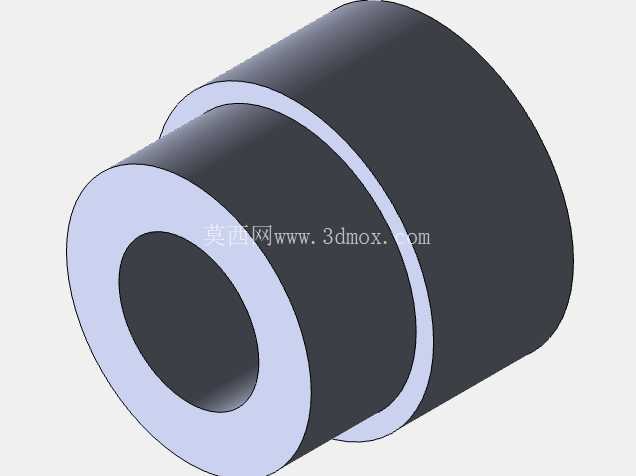

从功能特性上看，该结构采用立式单缸布局，气缸布置在机架侧下方，平衡梁通过中部铰接支座固定在梯形桁架式机架上，一端通过活塞杆与气缸活塞连接，另一端通过连杆与飞轮侧的曲柄机构铰接，整套传动链路的铰接点均配置了黄铜材质的轴套与润滑注油位，能够在连续运转过程中减少铰接副的摩擦损耗。飞轮采用大直径辐条式结构，安装在机架侧方的主轴上，依靠自身转动惯量平衡活塞往复运动的速度波动，让动力输出更平顺，避免曲柄过止点时出现卡滞。机架采用镂空桁架结构，在保证整体刚性的前提下降低了设备自重，底部配置实木材质的安装基座，既可以隔绝运转时的振动传导，也能通过基座上的预留安装孔完成整机的固定，避免运转过程中出现位移。

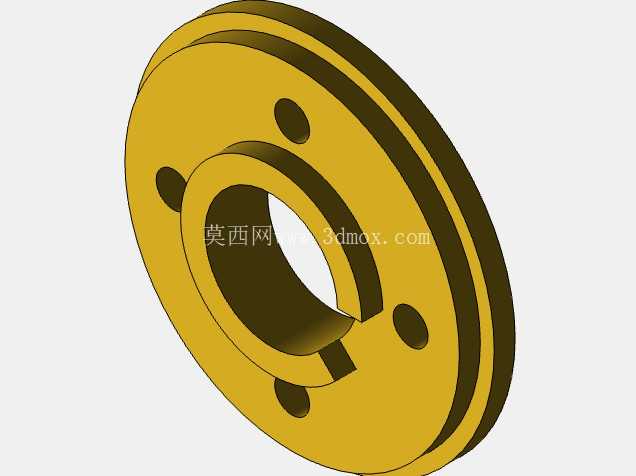

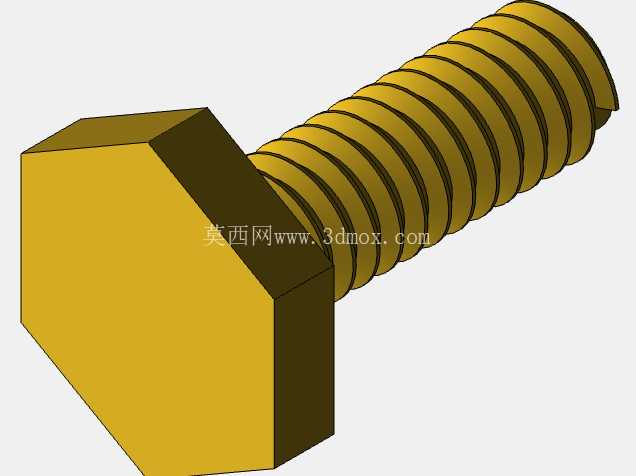

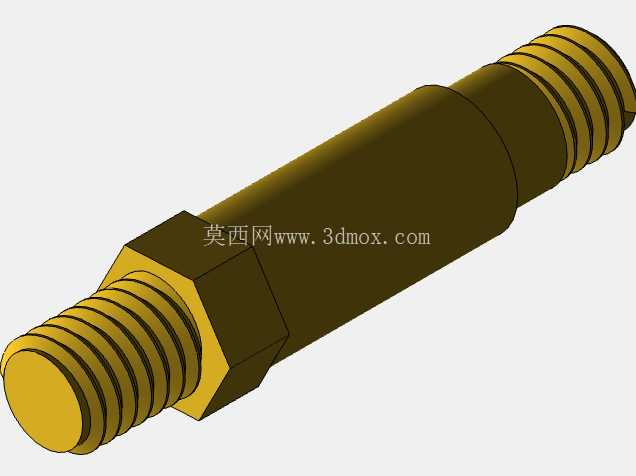

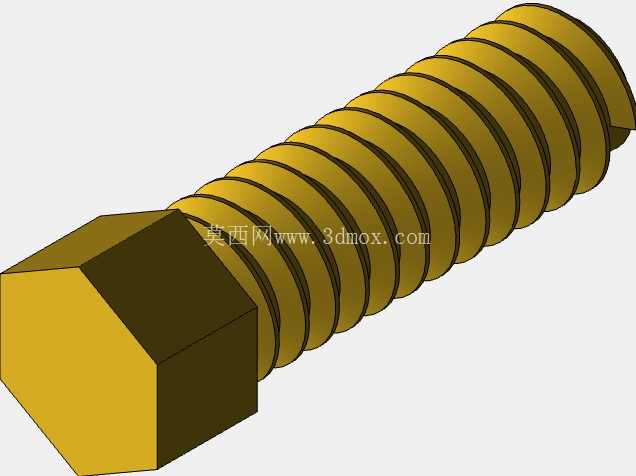

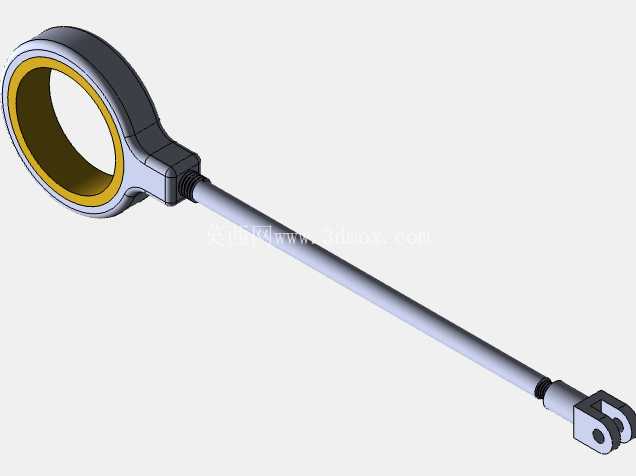

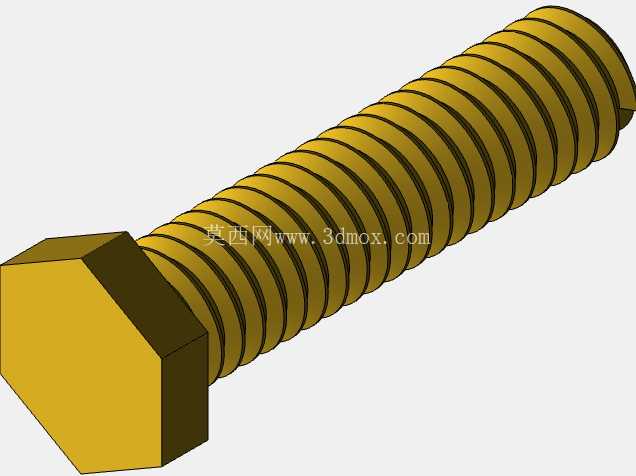

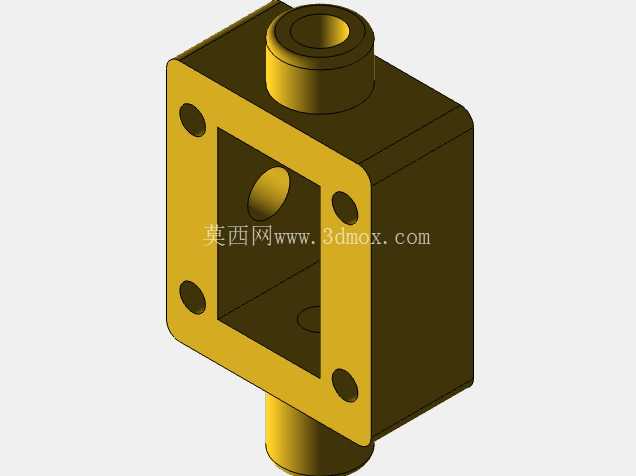

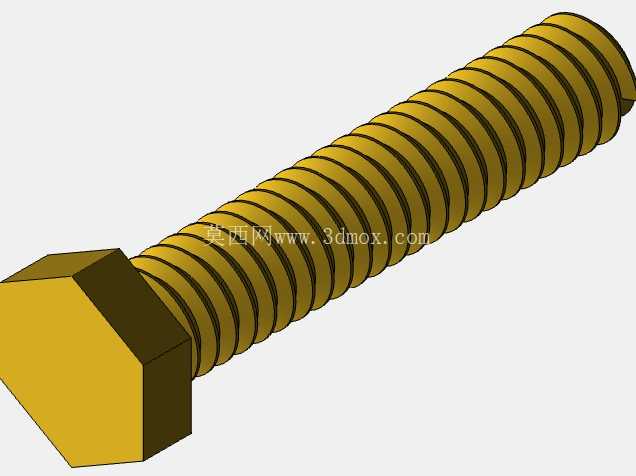

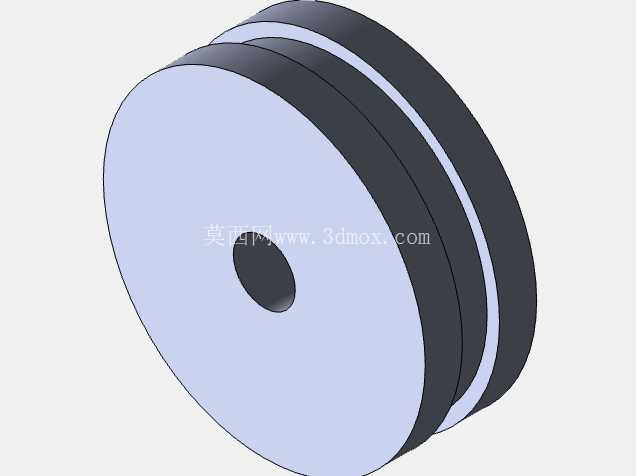

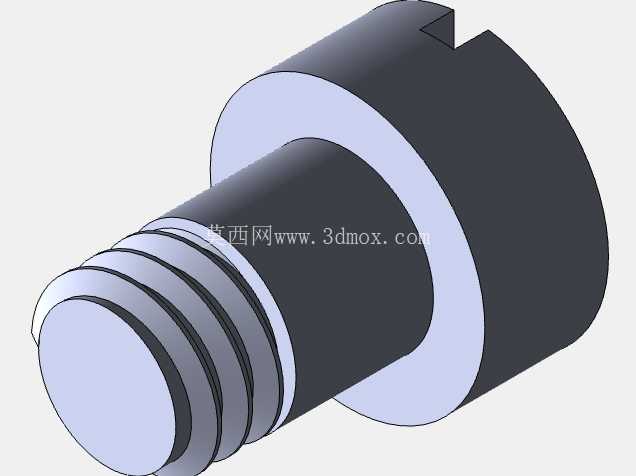

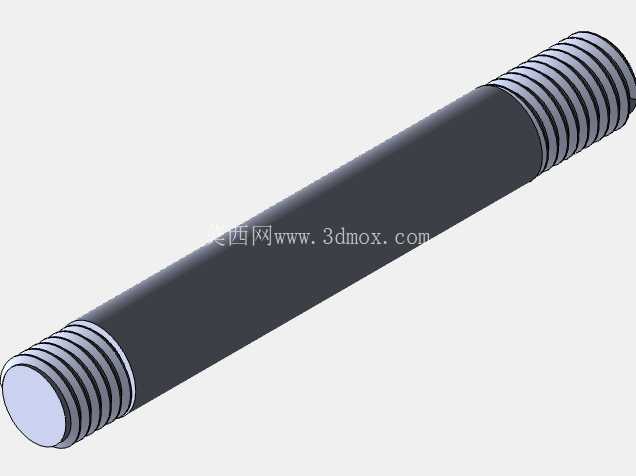

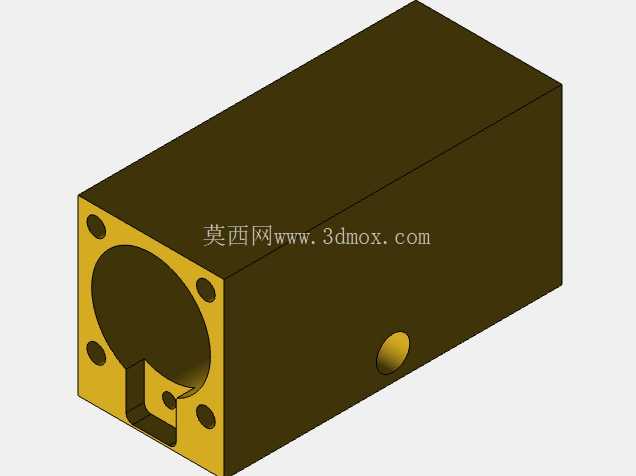

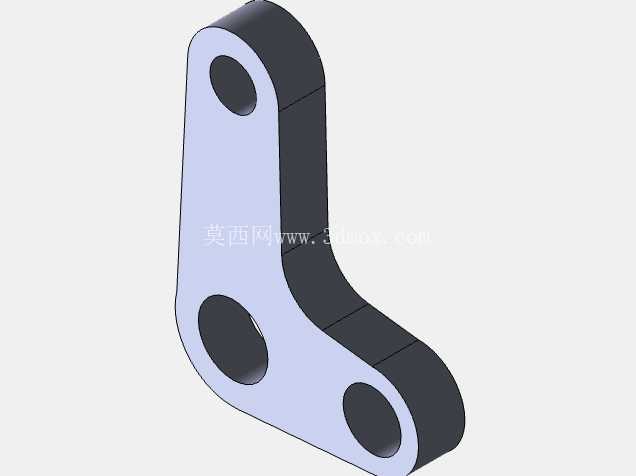

设计思路上，这套结构优先保证了传动链路的运动可靠性，所有铰接点的位置都经过运动学仿真校核，平衡梁的摆动角度、连杆长度与曲柄半径的比值控制在合理区间，避免运动过程中出现死点或者杆件干涉。气缸部分集成了进气阀与排气阀的安装位，阀组通过联动杆与主轴上的偏心轮连接，能够随飞轮转动自动完成配气动作，不需要额外设置独立的配气控制机构，简化了整体结构。机架的桁架杆件采用等截面设计，所有连接位置都通过螺栓紧固，没有采用焊接结构，既方便拆解维护，也能让爱好者在复刻过程中降低加工难度。

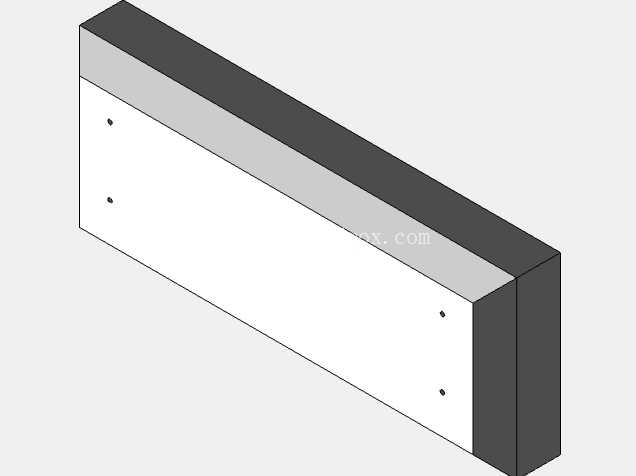

从安装边界来看，整套设备的重心落在木质基座的几何中心位置，基座的长宽尺寸预留了足够的安装余量，安装时只需要在基座四角预留固定螺栓孔即可完成固定，不需要额外制作复杂的安装支架。整机的横向尺寸以飞轮外侧为最大边界，纵向尺寸以平衡梁摆动的前后极限位置为边界，高度方向以平衡梁抬升的最高位置为上限，在布置安装空间时，只需要在飞轮外侧预留出手动盘车的操作空间，在气缸侧预留出管路连接的操作空间即可，不需要额外预留过多的检修空间，因为所有润滑点与紧固件都暴露在机架外侧，日常维护时不需要拆解主体结构就能完成注油与紧固件检查。

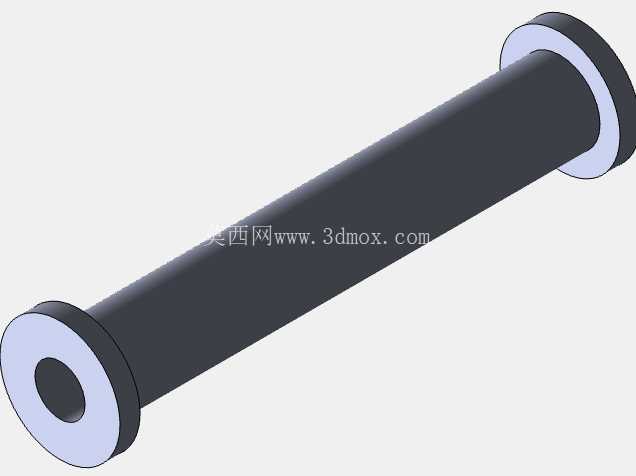

在实际应用中，这类结构除了用于科普教学与复古动力展示外，也可以作为小型蒸汽动力装置的设计参考，通过调整气缸缸径、平衡梁长度与飞轮直径，就能匹配不同的输出功率与转速需求，适配不同的负载场景。整套模型完整还原了每个零件的装配关系，从气缸内部的活塞结构，到每个铰接点的轴销、轴套、紧固件，都按照实际加工装配的逻辑进行建模，能够直接用于生成工程图纸，指导零件加工与整机装配，对于研究早期蒸汽动力结构、设计小型往复式动力装置的从业者来说，能够提供非常直观的结构参考，避免在传动机构设计、铰接点布置、机架刚性设计上出现常见的结构问题。
