医疗设备定位用不锈钢阻尼铰链结构

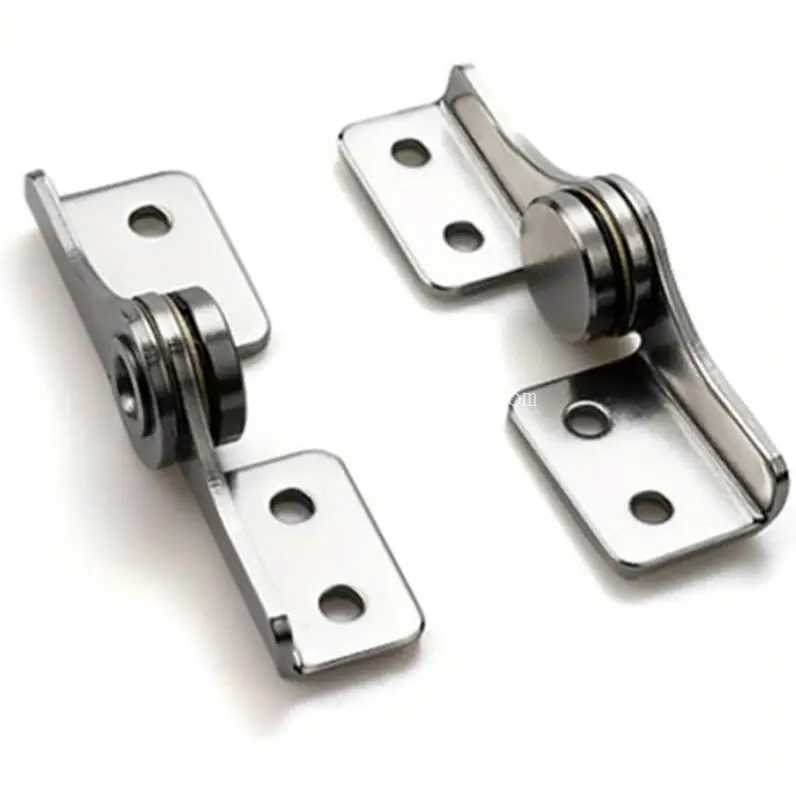

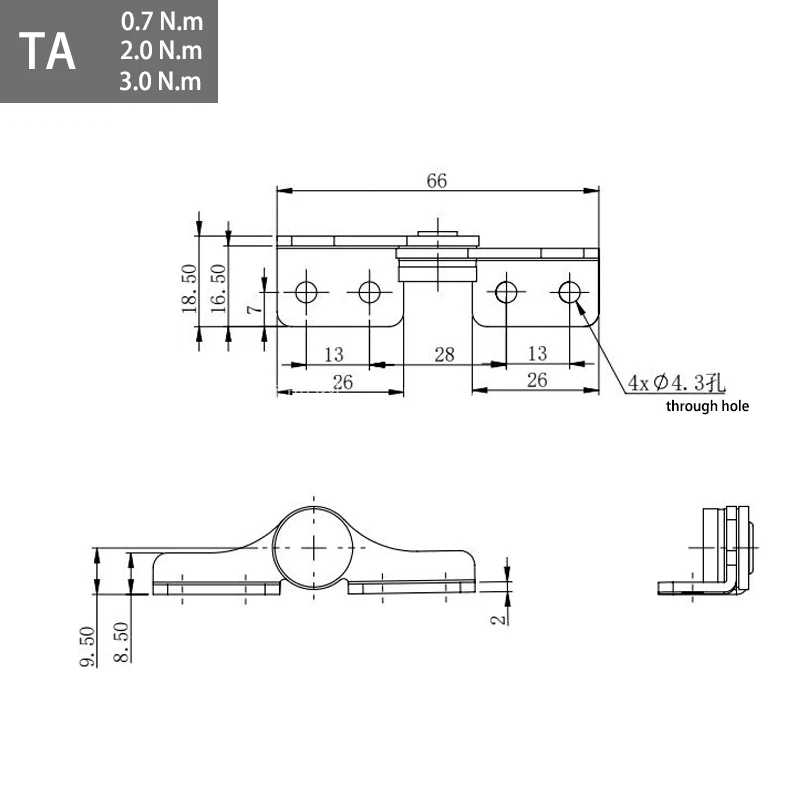

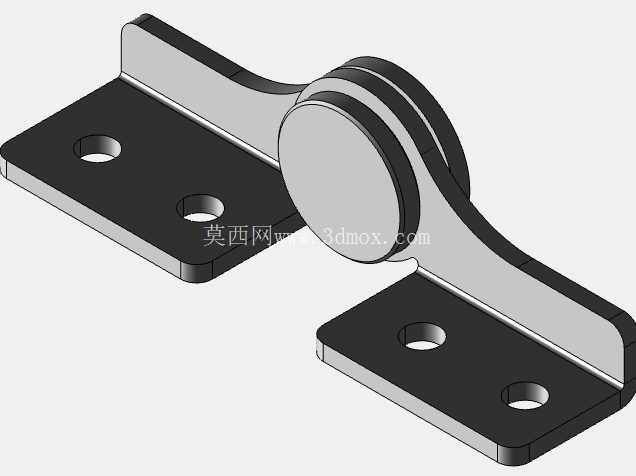

在医疗设备的结构设计场景中，活动部件的定位支撑一直是容易被忽略却直接影响使用体验的细节，这款不锈钢阻尼铰链正是针对这类需求开发的结构件，区别于普通无阻尼合页，它不需要额外增加锁止结构就能在转动行程内的任意角度保持稳定姿态，刚好适配医疗设备上需要频繁调整角度又要避免晃动的支撑部位，比如监护仪的屏幕支架、诊疗设备的操作面板翻转结构、小型医疗辅助装置的开合盖板，这类场景既要求转动时手感顺滑无卡顿，又要求调整到目标角度后不会因为设备自身重量或者轻微外力出现移位，普通合页要么转动过于松旷无法定位，要么需要额外加装卡扣、气弹簧等辅助部件，会占用更多安装空间，也增加整体结构的复杂程度。从结构设计逻辑来看，这款铰链采用对称式双安装翼板搭配中间阻尼转轴的布局，两侧翼板都做了平直的安装基准面，每个翼板上开设两个同轴度经过校准的安装通孔，安装时可以直接通过螺栓将两侧翼板分别固定在需要相对转动的两个构件上，不需要额外加工复杂的定位槽，安装基准面的平面度控制在合理公差范围内，锁紧螺栓后不会出现翼板翘曲导致的转轴卡滞问题。中间的阻尼转轴部分采用叠片式阻尼结构，通过转轴内部的摩擦副提供恒定的转动阻力，这种结构的阻尼扭矩在出厂时就已经调校到固定值，属于不可调扭矩的设计，好处是不需要后期根据使用场景反复调整阻尼力，避免了可调结构长期使用后出现的扭矩衰减、锁止失效问题，同时转轴集成了止动机构，转动到最大开合角度时会通过机械硬限位阻止进一步转动，避免转动超程导致的连接部件拉扯损坏，也能防止阻尼结构因为超程受力出现不可逆的性能衰减。从安装边界来看，两侧翼板的安装孔位间距经过优化，既保证了安装后的连接强度，又不会因为孔位过于靠近翼板边缘导致安装时板材受力开裂，翼板的厚度经过强度校核，在承受常规医疗设备部件的静态载荷时不会出现形变，转轴部分的外径尺寸控制得比较紧凑，安装后不会在转动部位形成过于突出的结构，不会和周边的线束、外壳部件产生运动干涉。实际选型使用时，需要注意这款铰链的阻尼扭矩是针对医疗设备这类载荷不大、定位精度要求适中的场景设计的，不适合用在需要承受大载荷的重型设备舱门或者频繁大冲击力开合的结构上，它的转动手感偏沉稳，转动过程中阻尼力全程均匀，不会出现前段松后段紧的卡顿感，不锈钢材质的基体也能适配医疗场景下定期消毒擦拭的使用要求，不会因为常用的医用消毒剂腐蚀出现表面锈迹或者阻尼结构卡滞。在三维建模过程中，这类铰链的建模重点在于转轴部分的配合间隙控制，翼板和转轴连接的过渡部位做了圆弧过渡处理，既避免了应力集中，也让整体外观更简洁，安装孔的沉头深度需要和常用的内六角螺栓头尺寸匹配，保证螺栓锁紧后头部不会突出翼板表面，避免和被安装构件的表面产生干涉，阻尼转轴的转动行程需要和实际使用的开合角度匹配，建模时要预留出足够的转动避让空间，确保铰链在整个开合行程内都不会和周边结构产生剐蹭。
