铸铝材质可调节角度角支架枢轴接头结构

在非标自动化生产线、铝型材框架搭建以及各类需要角度补偿的工装治具装配场景中，这类可调节枢轴接头是解决刚性连接适配性不足的核心连接件。不同于常规固定角度的角码连接件，该接头采用分体式枢轴结构，能够实现180度范围内的角度调整，可适配不同安装面的倾斜角度偏差，也能满足设备运行过程中需要小范围角度摆动的柔性连接需求。从实际使用场景来看，这类接头常被应用在铝型材框架的斜向支撑连接、设备防护门的铰接部位、流水线导向机构的角度调节段，以及需要缓冲安装应力的检测工位支架上，能够抵消框架组装过程中的累计公差，避免刚性连接导致的型材变形或者连接螺栓受剪断裂的问题。

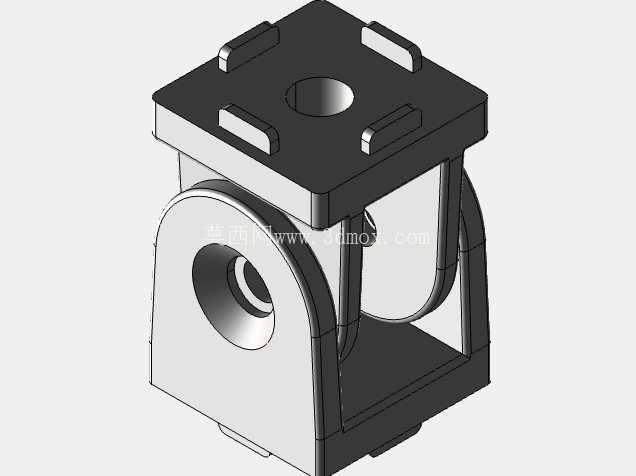

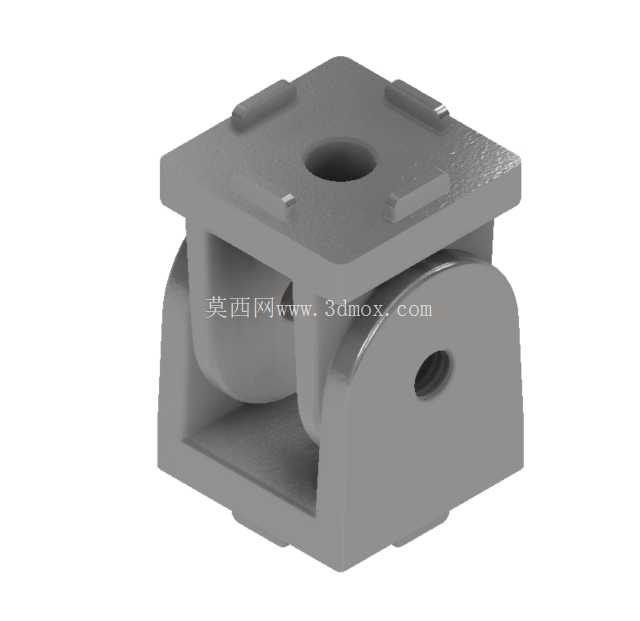

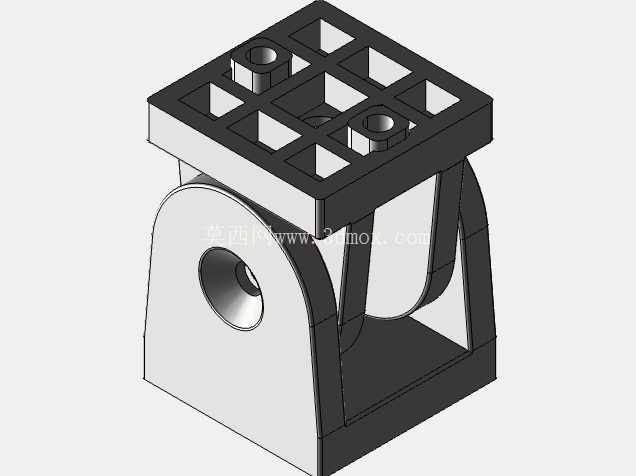

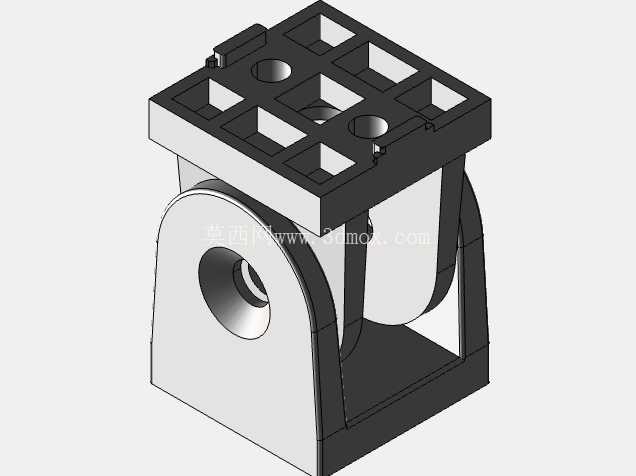

从结构设计逻辑来看，该接头主体采用铸铝材质成型，兼顾了结构强度与轻量化需求，铸铝材料的抗震性能优于普通硬质塑料，重量又远低于钢制连接件，非常适合铝型材框架这类对整体负载有严格控制的装配场景。接头的上半部分为方形安装基座，基座表面设置有四个定位凸台，能够与欧标或者国标铝型材的端面槽口直接卡合定位，安装时不需要额外做对位标记，凸台嵌入型材槽内后可以承受横向剪切力，避免连接螺栓单独受载。基座中心设置有贯通安装孔，可通过螺栓与型材端面锁紧，孔位的公差控制在H7级别，能够保证螺栓装配后无旷量，连接刚性满足常规工业场景需求。

下半部分的枢轴连接端采用半包式铰接结构，铰接部位设置有横向贯通的销轴孔，孔位同样做了公差适配，装配销轴后可实现绕销轴的180度转动，铰接面做了圆弧过渡处理，转动过程中无卡滞，同时接触面的粗糙度控制在Ra3.2以内，长期转动磨损量极小，能够保证长时间使用后角度调节依然顺畅。铰接侧的安装面同样设置有安装孔位，可与另一根型材或者安装板直接固定，当调整到所需角度后，锁紧销轴处的紧固螺母即可实现角度锁止，锁止后依靠铰接面的静摩擦力承受载荷，常规工况下不会出现角度滑移。

从安装边界尺寸来看，方形基座的外形尺寸适配40系列、30系列以及20系列通用铝型材的端面安装尺寸，不需要额外加工转接板，可直接与对应规格的型材端面连接，整体安装高度控制在较低范围，不会过多占用框架内部的安装空间，对于紧凑型设备的框架搭建非常友好。铰接部位的转动半径经过优化，在180度转动范围内不会与基座或者安装型材产生运动干涉，设计时已经提前规避了极限角度下的结构碰撞问题，选型时只需要确认所连接型材的规格即可，不需要额外校核转动间隙。

在实际选型应用中，需要注意该接头的额定负载范围，铸铝材质的结构强度能够满足常规轻型框架的支撑需求，若应用在重载或者有强冲击的场景下，需要额外增加辅助支撑结构，或者选用钢制版本的同结构接头。日常维护时只需要定期在铰接销轴处添加少量润滑脂，即可保证转动顺畅，避免长期裸露导致的锈蚀卡滞问题。这类柔性连接接头的应用，能够大幅降低铝型材框架的装配难度，不需要在现场对型材做角度切割，直接通过接头调整角度即可完成斜向支撑的装配，既提升了装配效率，也能降低现场加工的精度要求，即使是装配经验不足的人员，也能快速完成框架的角度调整与锁紧。
