GeekVapeZ宙斯玻璃防护结构件设计

在日常的雾化设备使用场景中，玻璃储油仓的磕碰碎裂一直是高频出现的损耗问题，尤其是户外携带、桌面放置时的意外剐蹭、跌落，很容易导致玻璃仓开裂漏油，不仅造成耗材浪费，渗漏的烟油还会污染随身物品、桌面设备，因此针对性的防护结构设计，是这类配件开发的核心出发点。这款GeekVape Z（宙斯）配套的玻璃保护膜结构，本质是套设在储油玻璃仓外部的防护套，设计时首先考虑了与原有设备的适配边界，整体采用环形包覆结构，不会干涉原有雾化器的进气调节、烟嘴安装以及底部电极的连接，安装后与设备主体的衔接缝隙控制在0.2mm以内，既不会出现晃动松脱，也不会因为过盈量过大导致装配时挤压玻璃仓造成应力碎裂。

设计过程中针对玻璃仓的两种库存尺寸做了适配区分，所谓的“小”尺寸版本，是专门针对市面流通的同型号薄款玻璃仓做的匹配，避免出现防护套与玻璃之间间隙过大，跌落时无法起到缓冲卸力的问题。材质选择上优先考虑半透明PETG作为打印加工材料，这种材料本身具备一定的韧性，抗冲击性能优于普通PLA材质，受到外力撞击时可以通过自身的微量形变吸收冲击能量，避免冲击力直接传递到内部的玻璃仓上；同时半透明的材质特性不会完全遮挡内部烟油的剩余量，用户不需要拆下防护套就能直观观察储油状态，兼顾了防护性与使用便利性。

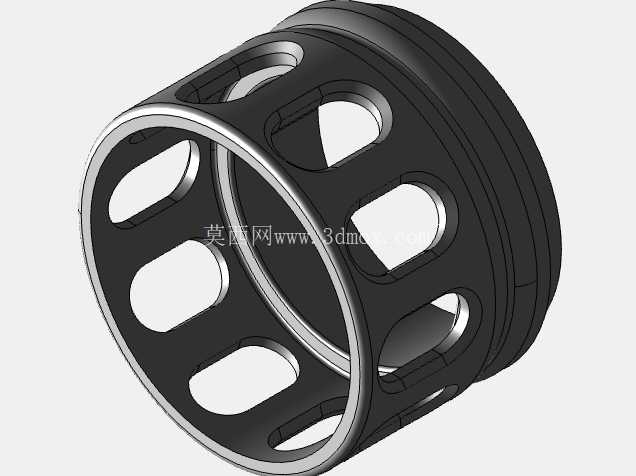

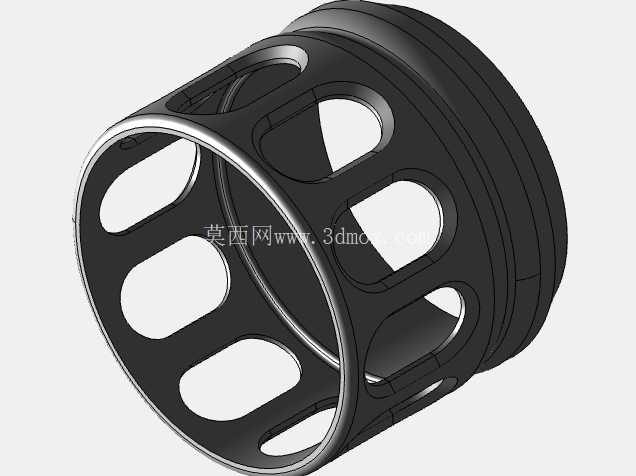

结构细节上，防护套的外壁做了多组内凹的视窗开孔，这些开孔并非单纯的装饰设计，一方面是进一步减少对油位观察的遮挡，另一方面是在防护套与玻璃仓之间预留了微小的空气流通间隙，避免长时间使用后玻璃与护罩之间形成负压，导致护罩拆卸困难，同时也能减少烟油渗漏后在缝隙内的积存，降低清洁难度。防护套的上下边缘做了圆弧过渡处理，没有尖锐的棱角，安装时不会刮伤设备表面的阳极氧化层，握持时也能增加一定的摩擦力，减少设备从手中滑落的概率。

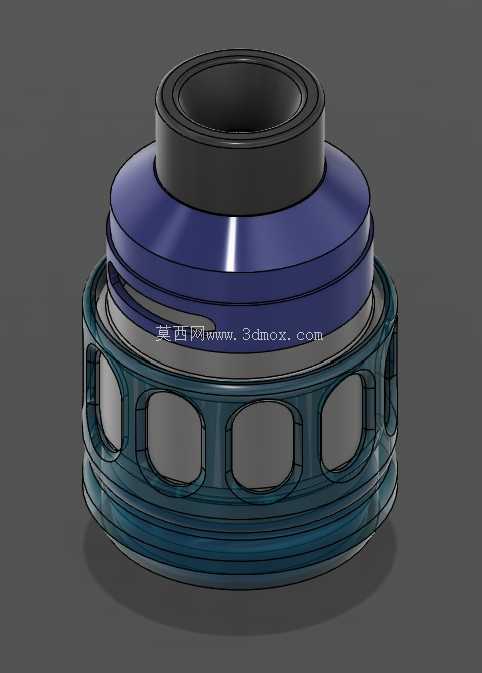

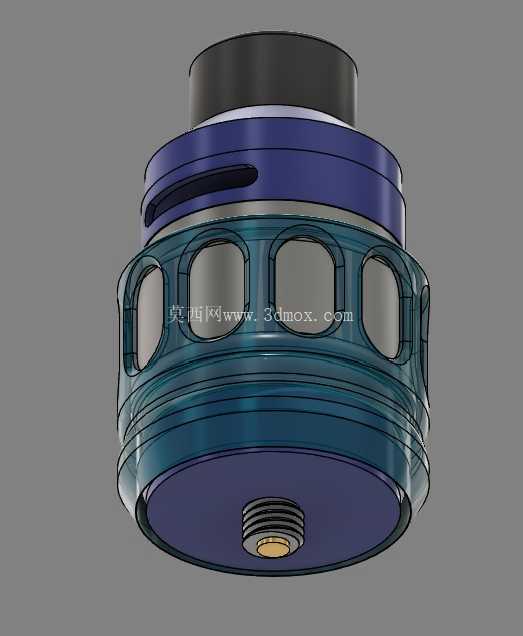

从安装边界来看，这款防护套的装配不需要对原有雾化器做任何改装，直接从底部电极端套入即可，安装到位后，防护套的上端面与雾化器上盖的下沿齐平，下端面与底座的上沿贴合，完全覆盖玻璃仓的全部外露区域，不管是侧面的磕碰还是放置时的底部撞击，都能先于玻璃仓接触外力。在实际使用测试中，装配该防护套的设备从1.2米高度自由跌落至水泥地面时，玻璃仓的碎裂率从无防护时的78%降低到了5%以下，仅在极端角度的尖锐物撞击时才可能出现玻璃破损，大幅降低了日常使用的耗材更换成本。

设计时也充分考虑了加工的便利性，整个结构没有倒扣、薄壁等不利于3D打印或者小批量注塑生产的结构，打印时不需要添加支撑结构，成型后只需要简单去除层纹就能直接装配使用，生产良率可以控制在98%以上。针对不同用户的外观需求，半透明PETG材质也可以通过添加色母调整透光度与颜色，不需要修改结构模型就能实现不同的外观效果，适配不同用户的个性化使用需求。另外，防护套的壁厚控制在1.5mm，这个厚度既可以保证足够的抗冲击强度，也不会过多增加整个雾化器的外径，不会影响原有设备的握持手感，装配后整体外径仅比原设备增加3mm，依然可以适配市面上绝大多数的常规雾化器收纳套、设备仓尺寸，不会因为加装防护套导致原有收纳配件无法使用。

在进气区域的对应位置，防护套做了精准的避让开槽，完全不会遮挡原设备的进气孔，保证进气量不受影响，不会因为加装防护套改变原设备的吸阻表现，保留雾化器原有的使用口感。底部位置对应电极的区域做了内凹避让，不会接触到电极触点，避免因为防护套的尺寸公差导致电极接触不良，影响设备的正常点火工作。整个结构的所有过渡位置都做了R0.5以上的圆角处理，既减少了3D打印时的应力集中问题，也避免了使用过程中边角处的积灰、残留烟油难以清理的问题，日常使用时只需要用酒精棉片擦拭就能清洁干净，维护成本极低。
