汽车零部件装配用手动压紧夹具结构

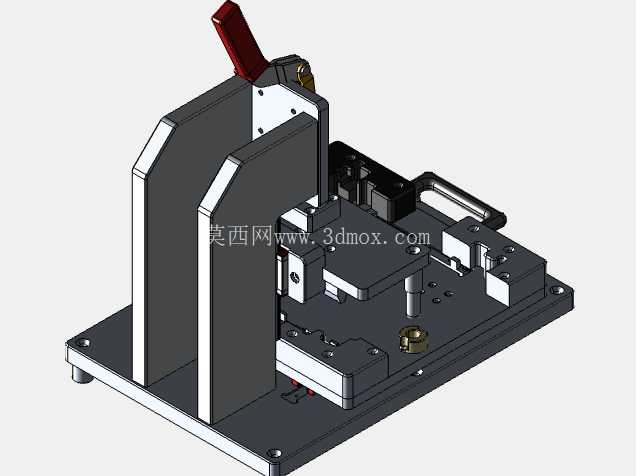

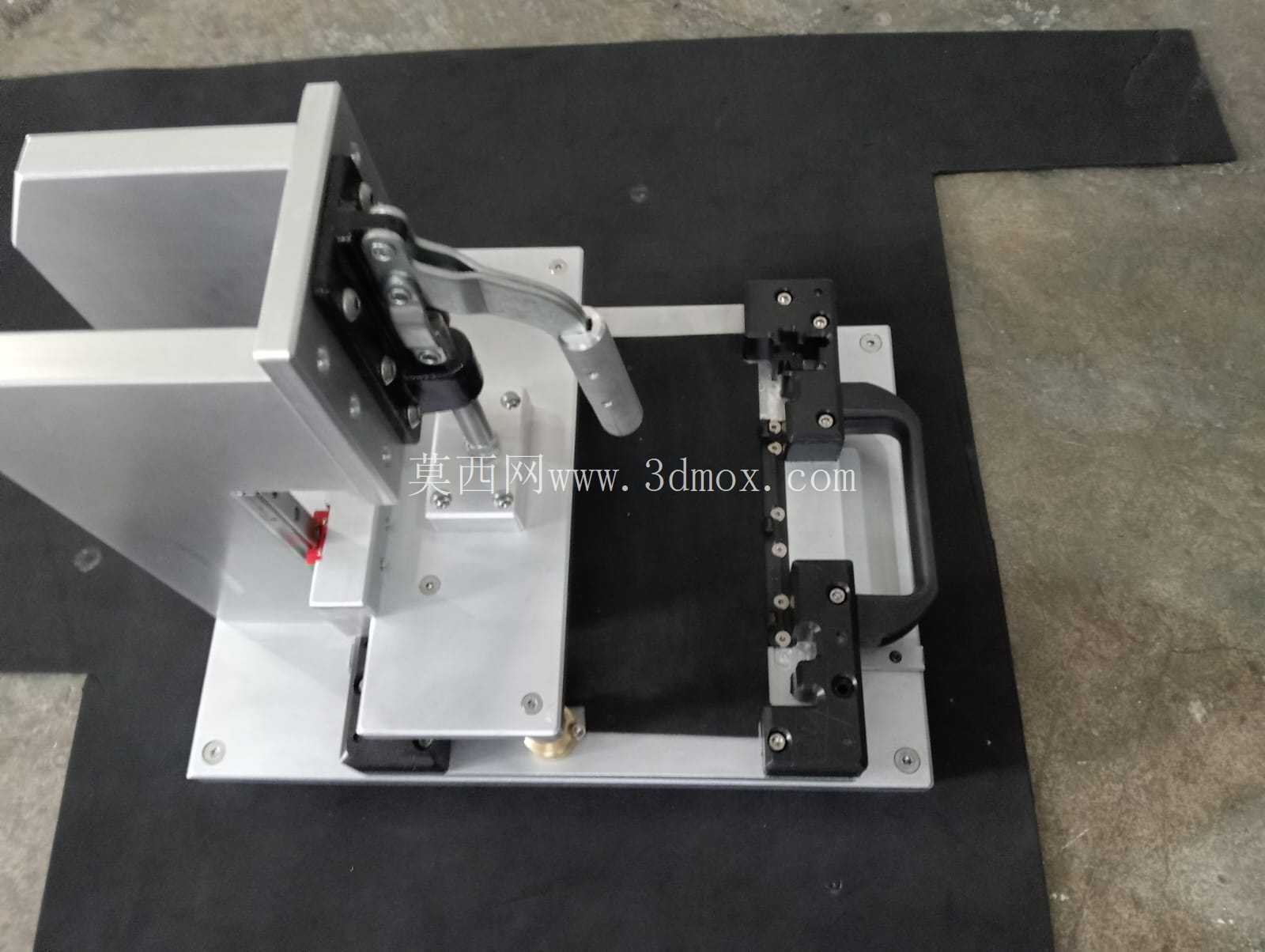

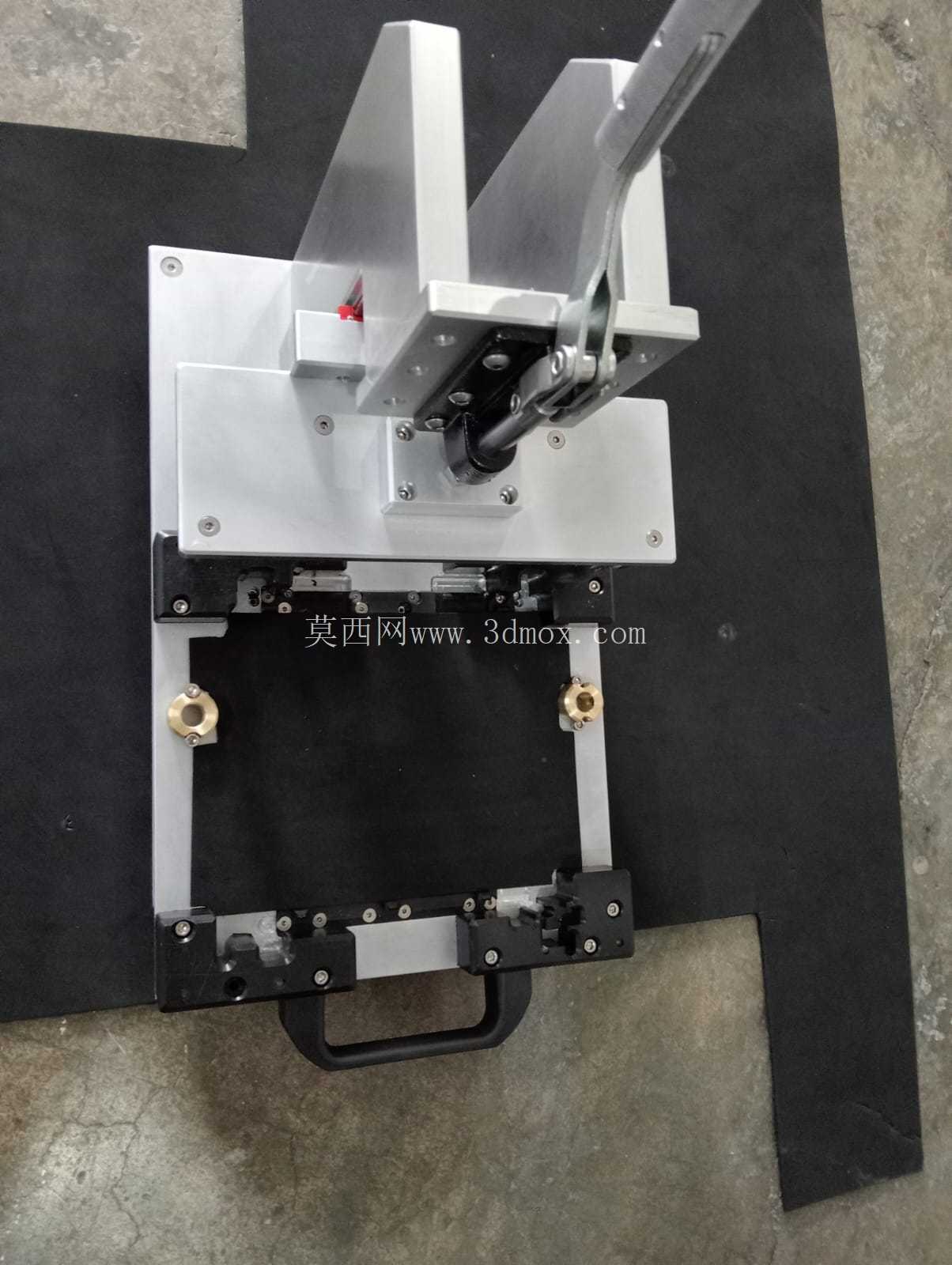

这套手动压紧夹具主要面向汽车冲压零部件的装配工序场景，在中小批量零部件的预装、压合、定位装配环节使用，替代人工持件对位的低效作业方式，解决装配过程中零件移位、压合受力不均导致的装配尺寸超差问题。从结构布局来看，整套夹具采用底板作为安装基准，底板上预留了标准的安装孔位，可直接固定在装配工作台面上，也可适配流水线旁的独立工位架安装，安装边界可覆盖常规400*300mm的工位操作区域，整体高度控制在280mm以内，操作人员站立作业时手部操作高度符合人机工程学要求，无需过度抬臂或弯腰即可完成压合、取放件的全部操作。夹具的核心压紧单元采用垂直布置的手动肘节结构，红色操作手柄延伸出主体支架外侧，扳动行程控制在30度范围内即可完成压紧与松开动作，肘节机构的死点锁紧设计可保证压合状态下不会因工件反力出现松脱，压紧力可通过端部的调节螺杆进行微调，适配不同厚度、不同材质的冲压件压装需求，避免压伤工件表面。定位单元采用模块化的块式定位结构，分布在底板的工件放置区域四周，可根据待装配零件的外形轮廓调整定位块的安装位置，定位块与工件接触的面做了倒角处理，取放件时不会刮伤零件的冲压涂层，定位块上预留的销孔可配合圆柱销实现零件的精准定位，重复定位精度可控制在0.1mm以内，满足汽车零部件装配的尺寸公差要求。夹具侧边设置了便携提手结构，在需要切换产线、调整工位时，两名操作人员可通过提手快速搬运整套夹具，无需拆解主体结构，适配多品种小批量生产时的快速换型需求。主体支架采用钢板折弯焊接后加工的工艺制作，焊接后做了去应力处理，避免长期使用出现结构变形，支架与底板之间通过内六角螺钉紧固，连接位置加装了定位销，保证支架的垂直度不会因反复扳动手柄出现偏移。压头部分采用可拆卸设计，可根据不同工件的压合面形状更换对应的压头，压头与压紧螺杆之间采用浮动连接，压合时可自动适配工件表面的角度偏差，保证压合力均匀分布在工件接触面上，不会出现局部压应力过大导致的零件变形。在工件放置区域的底板上，还预留了多个辅助安装孔位，可加装检测传感器、辅助支撑块等扩展部件，适配不同装配工序的功能需求，比如加装到位检测开关后，可实现未放件时无法扳动压紧手柄的防错功能，减少操作失误带来的零件报废问题。整套夹具的运动部件之间都加装了自润滑衬套，长期反复扳动操作也不会出现卡滞、磨损间隙过大的问题，日常维护仅需定期清理接触面的切屑、杂物即可，无需复杂的润滑保养流程，适合生产现场的粗放使用环境。从设计思路上，这套夹具优先考虑了现场操作的便捷性与可靠性，没有采用复杂的气动、液压驱动结构，无需外接动力源即可独立使用，在没有压缩空气接口的返修工位、临时装配工位也能快速投入使用，同时模块化的结构设计降低了后续的改造成本，当待装配零件出现外形变更时，仅需更换对应的定位块与压头即可快速适配，无需重新制作整套夹具主体，大幅缩短了工装的准备周期，也降低了工装制作的综合成本。
