汽车冲压线用隔膜夹紧工装结构

在汽车冲压零部件的精密加工工序中，薄壁环形、盘类冲压件的装夹始终是影响加工良率的核心环节，这类工件壁厚普遍在0.8-3mm区间，传统三爪卡盘装夹时极易因夹持力不均造成工件圆度超差、表面压痕，甚至薄壁部位受力变形，无法满足汽车冲压件对形位公差的严苛要求，隔膜夹紧结构正是针对这类装夹痛点开发的专用工装。

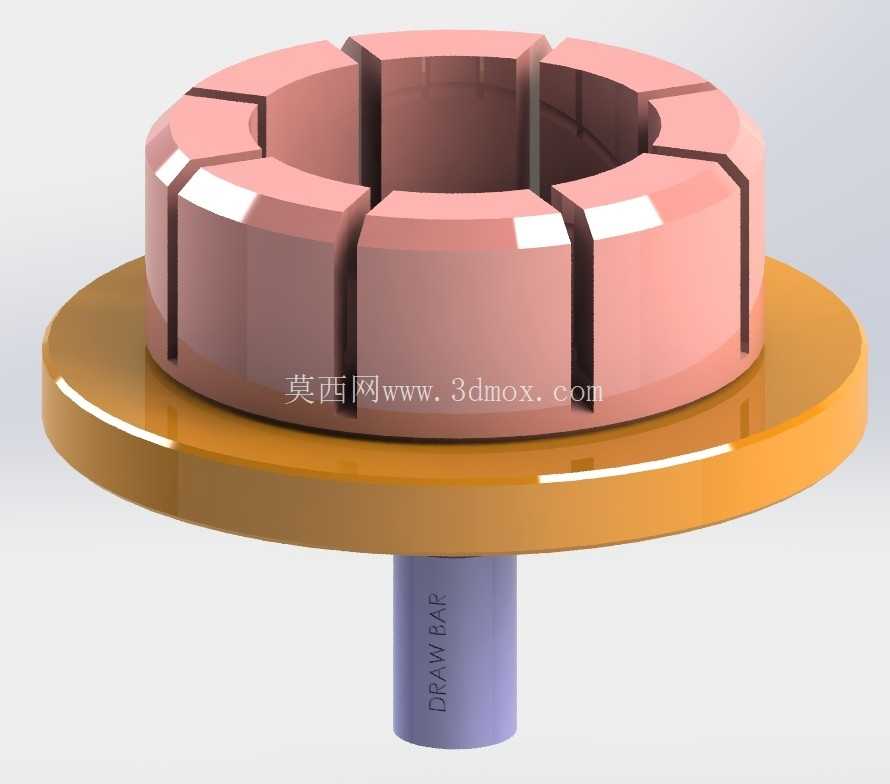

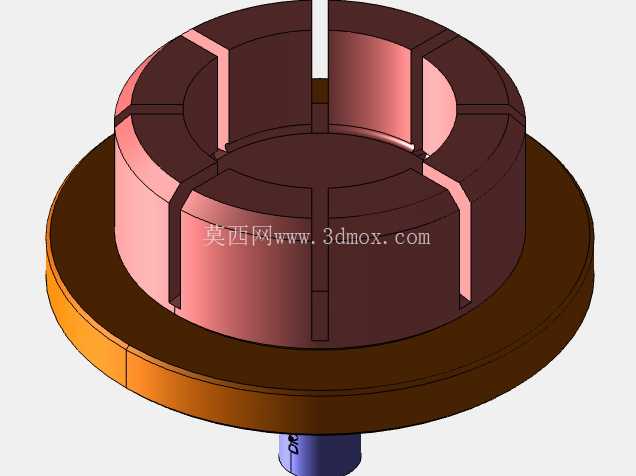

该隔膜夹紧结构的核心工作逻辑依托弹性隔膜的可控形变实现夹持动作，核心的隔膜元件被加工为碟形薄壁结构，外缘设置加厚的刚性固定边，通过周向均匀布置的连接位固定在工装主体基座上，隔膜中心区域加工有与待装夹工件轮廓匹配的钳口结构，钳口沿周向均匀开设6条径向伸缩缝，将环形钳口分割为6个独立的弹性夹持瓣，每个夹持瓣的内圆弧面与待夹持工件的外圆轮廓完全贴合，保证夹持力沿工件周向均匀分布，避免局部应力集中造成的工件变形。

从实际应用场景来看，这类夹紧工装常集成在汽车冲压件的二次加工工位，比如冲压成型后的轴承座圈、密封端盖、定位衬套等薄壁环形零件的车削端面、钻削定位孔、去毛刺工序中，工装的底部设置圆柱形定位安装柄，安装柄直径与标准机床主轴的内孔直径匹配，可直接插入车床、钻床或者专用加工专机的主轴安装孔内，通过侧面的锁紧螺钉实现周向固定，安装后隔膜钳口的回转中心与主轴回转中心的同轴度可控制在0.01mm以内，能够满足IT7级以上的加工精度要求。

结构设计过程中，隔膜的厚度参数是核心设计变量，针对汽车冲压常用的08Al、DC01等低碳钢材质的薄壁工件，隔膜厚度通常选取1.5-2.5mm区间，厚度过薄会导致夹持刚性不足，加工过程中工件出现振颤导致表面粗糙度不达标，厚度过厚则需要更大的驱动力才能推动隔膜形变，不仅会提升驱动机构的成本，还会因夹持力过大造成薄壁工件的挤压变形。钳口的伸缩缝宽度设计为0.8-1.2mm，既保证夹持瓣有足够的伸缩变形量，实现0.5-1.5mm范围的直径夹持行程，满足同系列不同直径规格冲压件的装夹需求，又不会因缝宽过大导致切屑、冲压油污进入隔膜内部，造成卡滞影响夹持精度。

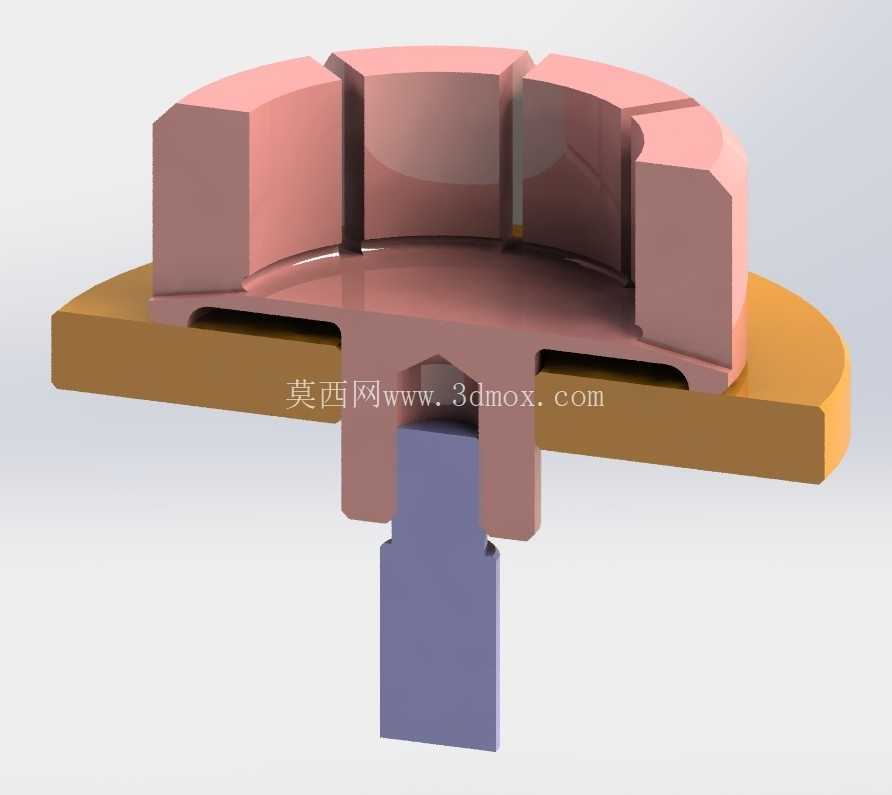

工装的基座部分采用45号钢调质处理，表面做发黑防锈处理，基座的法兰盘端面设置定位止口，与隔膜外缘的加厚定位边配合，保证隔膜安装后的平面度误差不超过0.005mm，避免隔膜安装倾斜导致的夹持偏心。驱动端采用中心推杆结构，推杆的顶端与隔膜中心的背面接触，当推杆向前推进时，会推动碟形隔膜产生反向形变，带动周向的夹持瓣同步向外张开，此时可将待加工的冲压工件放入钳口内部，当推杆回撤时，隔膜依靠自身的弹性恢复力带动夹持瓣同步向内收缩，均匀抱紧工件的外圆表面，整个夹持过程中所有夹持瓣的位移量完全一致，不会出现传统卡盘的爪位不同步导致的工件偏心问题。

在实际产线使用中，这类隔膜夹紧结构的夹持重复定位精度可稳定保持在0.008mm以内，单次装夹动作的响应时间不超过0.3秒，相比传统手动三爪卡盘，装夹效率提升4倍以上，同时因为夹持力均匀分布在工件整个圆周接触面上，单位面积的夹持压强仅为三爪卡盘的1/5左右，完全避免了薄壁冲压件装夹变形的问题，加工后的工件圆度误差可控制在0.02mm以内，能够满足汽车冲压零部件后续焊接、装配的精度要求。

安装边界方面，该工装的整体轴向尺寸控制在120mm以内，最大回转直径不超过180mm，可适配大部分中小型车床、钻床及专用加工专机的主轴安装空间，不需要对现有设备进行额外改造即可直接替换原有卡盘，降低产线升级的改造成本。日常维护过程中，仅需要定期向伸缩缝内注入少量轻质润滑油，清除缝隙内积存的冲压废屑即可，隔膜的正常使用寿命可达50万次以上的夹持循环，能够满足汽车零部件大批量连续生产的使用需求。针对不同直径规格的待加工工件，仅需要更换对应内孔尺寸的隔膜组件即可，基座和驱动部分可通用，进一步降低了多品种小批量生产的工装投入成本。
