塑料壳体悬臂卡扣装配连接结构

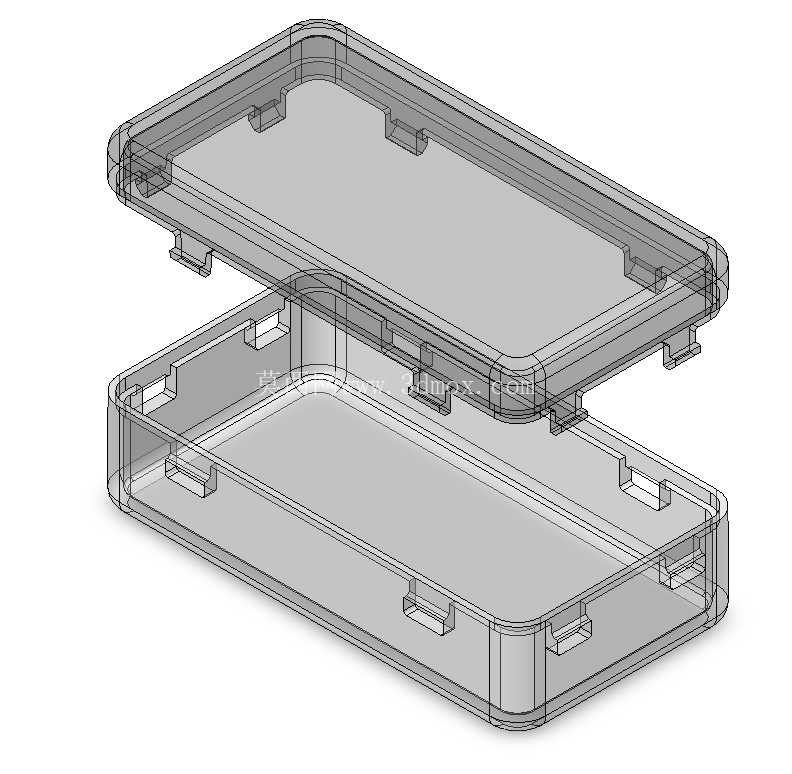

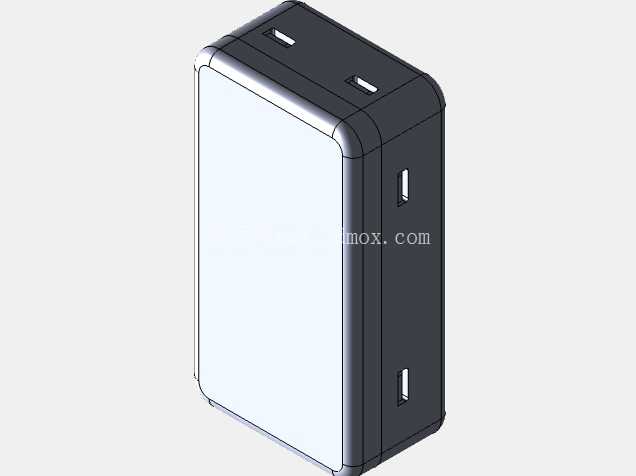

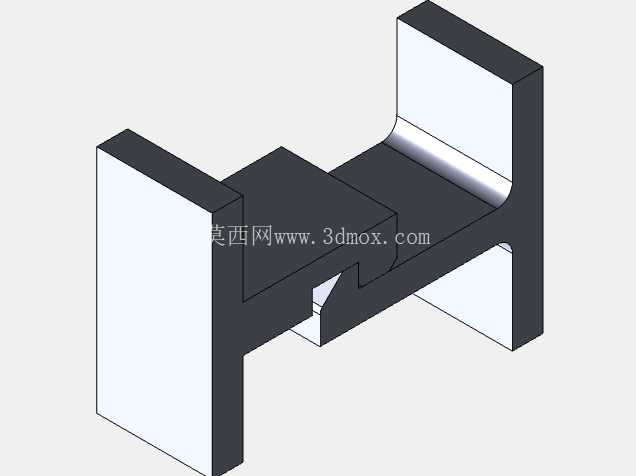

日常接触的消费类电子、便携医疗设备、车载零部件的塑料外壳，大多靠这类悬臂卡扣实现无紧固件装配，不用打螺丝、不用粘胶，装配效率比螺纹连接高40%以上，后期维护拆解也不会破坏壳体结构，是薄壁塑料件连接的首选方案之一。这套卡扣结构做了对称式布局，上下壳体的扣位沿周向均匀分布，扣合时每个卡扣的受力基本一致，不会出现局部扣合过紧导致壳体翘曲、或是局部扣合量不足产生缝隙的问题。做这类卡扣设计时，首先要核算悬臂的根部厚度与长度比值，常规ABS、PC类塑料的悬臂长厚比控制在8:1到12:1之间，既能保证装配时悬臂有足够的偏转量让扣位顺利滑入，又不会因为挠度过大产生永久塑性变形，导致装配后松脱。扣合面的导入角一般做30度到45度，装配时能顺着斜面自然推开悬臂，不需要额外施加过大的压合力；扣合后的锁紧面做0度到5度的小倒扣角度，既保证正常使用状态下不会因为振动、轻微冲击脱开，拆解时用撬片稍用力就能让悬臂偏转脱离，不会掰断卡扣。从安装边界来看，这套卡扣的悬臂根部与壳体内壁做了圆弧过渡，避免应力集中在根部直角位置，长期受反复拆装的交变应力也不容易出现断裂；扣位的凸起高度控制在1.2mm到1.8mm之间，这个数值是结合常用塑料的弹性模量、壁厚反复验证过的，既能提供足够的锁紧力，又不会让装配力超过人工按压的舒适区间，产线工人装配时不需要借助工具，徒手就能压合到位。很多新手做卡扣设计时容易忽略公差匹配，上下壳体的扣位位置度公差要控制在±0.1mm以内，不然很容易出现一边扣上了另一边错位扣不上的问题；同时要考虑塑料件成型后的收缩率，不同牌号的塑料收缩率差异在0.3%到0.8%不等，建模时要提前预留收缩补偿量，避免试模后扣位偏移、扣合量不足。这套结构的运动逻辑也很清晰，装配过程中上下壳体对齐下压，上壳的卡扣斜面先接触下壳的扣位凸台，随着压合行程增加，悬臂向外发生弹性偏转，当扣位凸台完全滑入卡扣的锁紧槽位置，悬臂在自身弹性作用下回弹复位，扣合面完全贴合，实现上下壳体的轴向锁紧；周向的定位靠壳体边缘的止口配合，卡扣只提供轴向的锁紧力，分工明确，不会因为受力复杂导致卡扣过早失效。在车载零部件的应用场景里，这类卡扣还要额外考虑耐温性能，车内夏季暴晒时仪表台附近的温度能达到80℃以上，冬季低温环境下可能到零下30℃，设计时要根据使用环境选对应耐温等级的塑料，同时适当调整悬臂的厚度，避免高温下悬臂变软锁紧力下降、低温下悬臂变脆容易断裂。消费电子类的产品用这类卡扣时，还要考虑反复拆装的寿命，一般要求至少拆装50次以上卡扣不出现断裂、锁紧力衰减不超过20%，建模时可以通过有限元仿真模拟悬臂的最大应力值，确保最大偏转量下的应力小于材料的屈服强度，留够1.5倍以上的安全系数。另外，卡扣的位置要避开壳体内部的元器件安装位，不能让卡扣的偏转空间和内部的PCB板、电池、线束产生干涉，很多结构设计新人容易犯的错误就是只看壳体外部的配合，忽略内部空间的避让，导致装配件时卡扣顶住内部零件，要么装不进去，要么把卡扣顶变形导致松脱。这套结构的壁厚设计也做了等厚处理，整个壳体的壁厚均匀控制在2mm左右，卡扣位置的壁厚和主体壁厚保持一致，避免注塑成型时出现缩痕、翘曲，影响外观和配合精度；悬臂根部的圆角半径不小于0.5mm，进一步分散应力，提升卡扣的抗疲劳性能。
