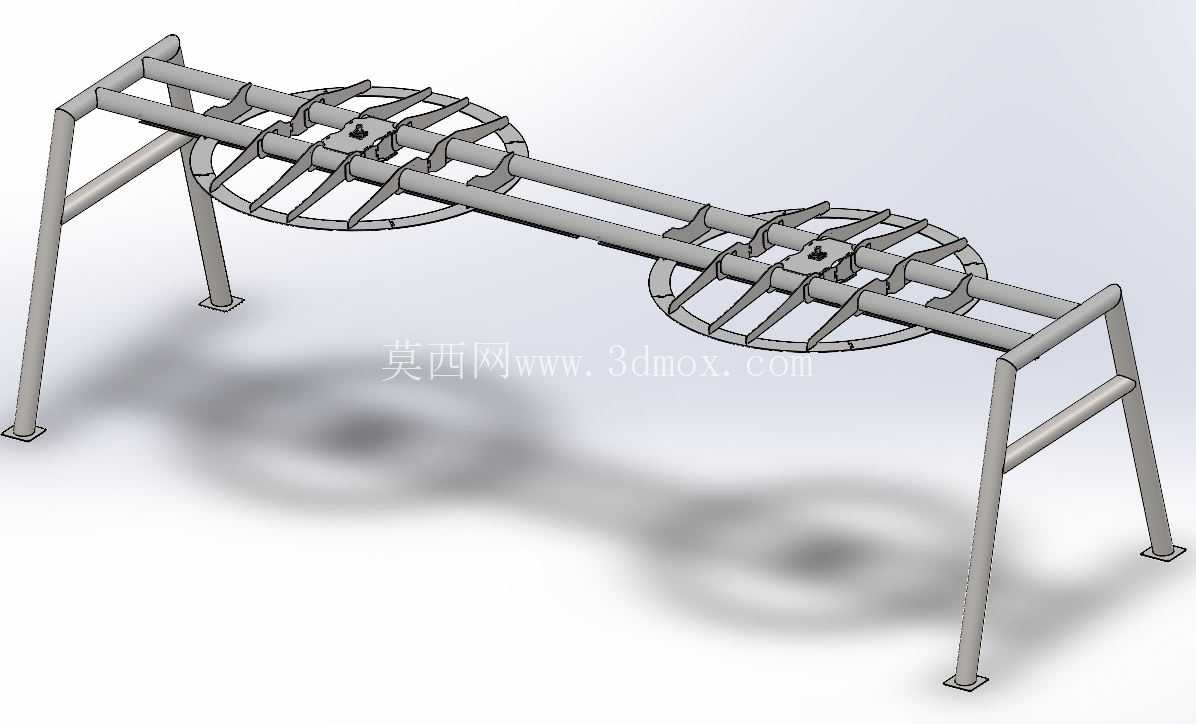

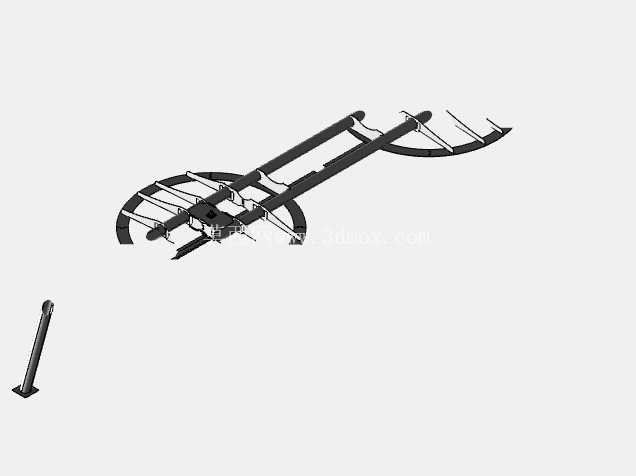

汽车冲压类弧形多爪支撑定位工装结构

在汽车覆盖件冲压生产线上，这类弧形多爪支撑定位结构的应用场景十分明确，主要针对大曲率弧形薄板冲压件的工序间转运、上料定位以及成型过程中的型面支撑，避免薄板件在重力作用下产生形变，影响后续冲压精度。很多一线冲压车间在处理侧围外板、弧形加强梁这类长尺寸弧形件时，常遇到工件自重导致的型面塌陷问题，常规的平面支撑无法贴合弧形轮廓，支撑点过少会让工件局部应力集中产生压痕，支撑点过多又会干涉冲压模具的合模动作，这套结构正是针对这类痛点设计的。从功能特性来看，主体采用长条形弧形主承载梁作为基础框架，梁体上均匀分布多组可调式支撑爪，每个支撑爪的接触端都做了圆弧过渡处理，接触位置镶嵌非金属耐磨垫，既保证和工件弧形型面的贴合度，又不会在工件表面留下支撑压痕，满足汽车外覆盖件的表面质量要求。支撑爪的固定位置预留了长条形调节槽，可根据不同批次工件的曲率变化微调支撑点的横向位置，适配一定尺寸范围内的弧形冲压件，不用整体更换工装就能完成快速换型，适配多品种小批量的冲压生产需求。设计思路上没有采用复杂的气动或液压驱动结构，整体为纯机械刚性支撑，主承载梁选用矩形空心型钢焊接后做去应力处理，保证长期使用不会出现形变，梁体的弧度和对应支撑的工件理论弧度保持0.5mm的贴合公差，每个支撑爪的高度可通过端部的调节螺栓进行微调，补偿工件成型后的微小回弹误差，让所有支撑点受力均匀，不会出现个别支撑点悬空、个别支撑点受力过大的情况。主承载梁的一端设置了安装固定座，固定座上开有两个定位销孔和四个螺栓安装孔，可直接固定在冲压线的上料台架或者机械手端拾器的安装法兰上，安装边界清晰，固定座的安装面和主承载梁的位置度公差控制在0.2mm以内，保证每次更换工装后不用重新校准支撑位置，减少换型调试时间。从实际使用的角度看，这套结构的外形尺寸适配主流乘用车侧围类弧形件的支撑需求，整体长度方向不会超出冲压工位的安全边界，支撑爪向上伸出的高度经过严格计算，在工件放置到位后，支撑爪顶端和模具型面的最小间隙保持在15mm以上，不会在合模时和模具产生干涉。主承载梁的侧面还预留了传感器安装位，可加装工件到位检测开关，对接生产线的自动化控制系统，实现上料到位的自动检测，避免人工确认的疏漏。在冲压工序间的转运环节，这套结构也可安装在桁架机械手的端拾器支架上，作为端拾器的支撑骨架，配合真空吸盘完成弧形工件的抓取转运，相比常规的直梁端拾器，弧形梁的结构刚性更好，长距离转运时不会出现梁体颤动导致的工件移位问题。很多冲压车间在处理高强钢弧形冲压件时，因为材料回弹量大，常规支撑很难匹配工件的实际型面，这套结构的可调式支撑爪可以根据试生产时的工件实际回弹量逐点调整支撑高度，让工件在被抓取和放置的过程中始终保持和理论型面一致的姿态，进入模具后不会因为姿态偏差导致成型缺陷。支撑爪的接触端采用快拆结构，耐磨垫磨损后可以快速更换，不用整体拆卸支撑爪，减少日常维护的停机时间。主承载梁的表面做了发黑防锈处理，适应冲压车间的多油多尘环境，不会因为长期接触冲压润滑油出现锈蚀剥落，污染工件表面。在安装适配性上，固定座的安装孔位采用通用化设计，可适配市面上主流的冲压自动化线台架安装尺寸，不用对现有台架做额外改造就能直接安装使用，降低产线升级的改造成本。从结构刚性验证的角度，主承载梁的截面尺寸经过受力校核，在承受最大15kg的工件重量时，梁体的最大形变量不超过0.1mm，完全满足冲压定位的精度要求，不会因为梁体形变导致工件定位偏差。支撑爪的根部做了加强筋结构，避免长期受力出现支撑爪弯折的情况，整体结构没有易损的复杂传动部件，日常维护只需要定期检查调节螺栓的紧固状态和耐磨垫的磨损情况即可，维护成本极低。在实际生产应用中，这类支撑结构不仅可以用在冲压上料工位，也可以安装在工件检测工位的支架上，作为弧形件检测的定位基准，保证工件在三坐标检测时的姿态和生产时的定位姿态一致，提高检测数据的准确性。
