车间物料转运辊道输送架结构设计

项目分类:输送机 发布时间:2026-07-30 ID:1205781
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计
  • 车间物料转运辊道输送架结构设计

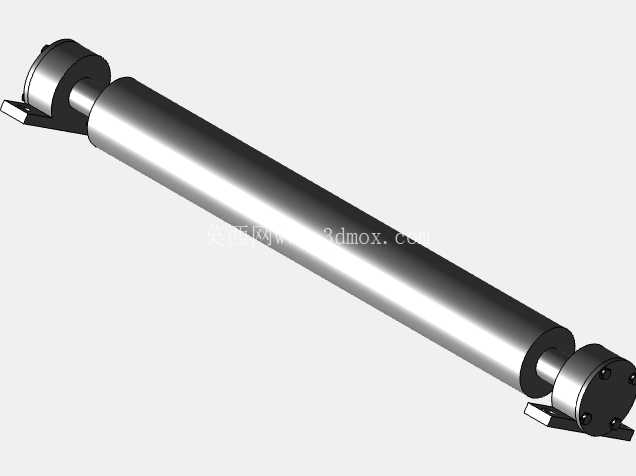

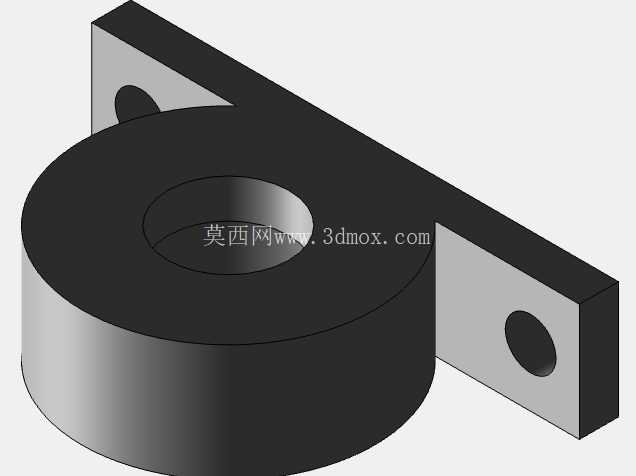

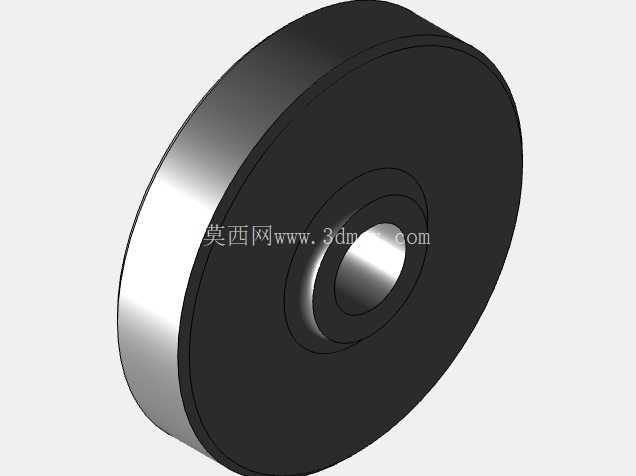

在汽车冲压件生产、钣金加工这类离散制造车间里,工序间的工件转运一直是影响产线节拍的关键环节,这款辊道输送架就是针对短距离、重载荷工件的工序间流转设计的专用输送工装。从结构上看,它采用平行排布的钢制辊子作为承载输送面,辊子两端通过带座轴承固定在两侧的型钢主梁上,相邻辊子的间距控制在150mm左右,这个间距是经过反复校核的——既可以保证尺寸不小于200mm的冲压件、钣金件不会在辊缝间卡滞,又能控制整体辊子的用量,平衡制造成本与承载能力。

主梁部分采用标准矩形钢管焊接成型,相比角钢或者槽钢,矩形管的抗扭、抗弯截面模量更优,在同等截面重量下能承受更大的偏载,毕竟车间里转运的工件很多是不规则的冲压件,落料时很难保证完全居中,偏载工况是常态。支撑腿采用倾斜式焊接结构,而非垂直直腿,这种设计的核心考量是提升架体的整体稳定性,当工件从一端推入时,倾斜支腿可以将水平冲击力分解为垂直方向的分力,避免架体出现倾覆风险,支腿底部预留了脚轮安装位,也可以根据使用场景更换为可调支撑脚,适配不同的地面平整度要求。

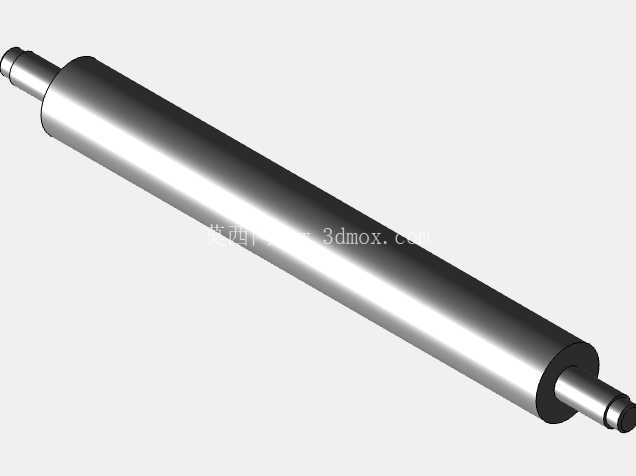

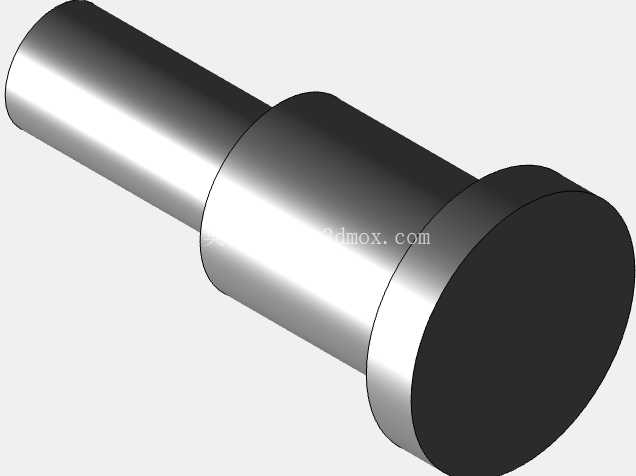

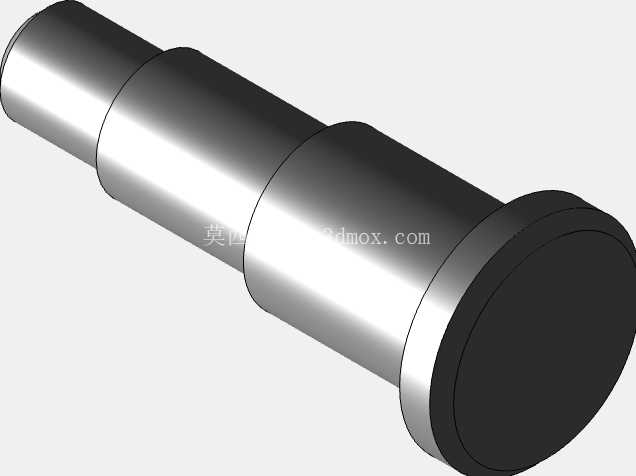

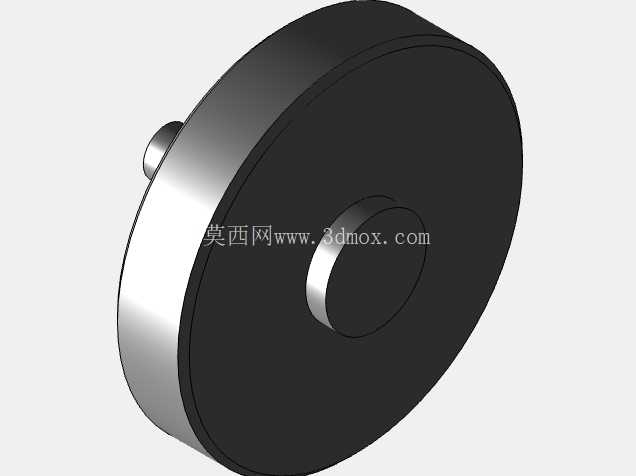

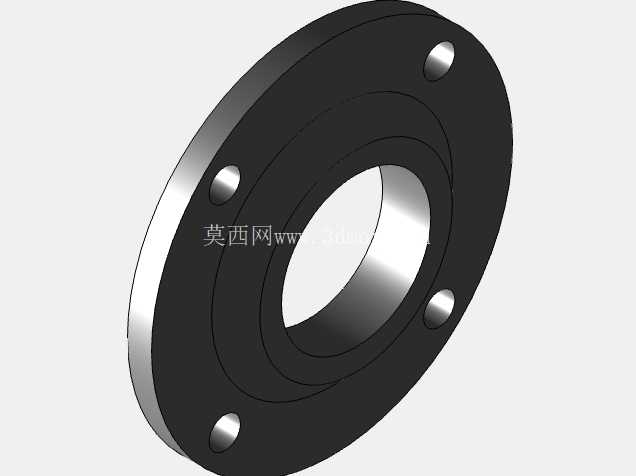

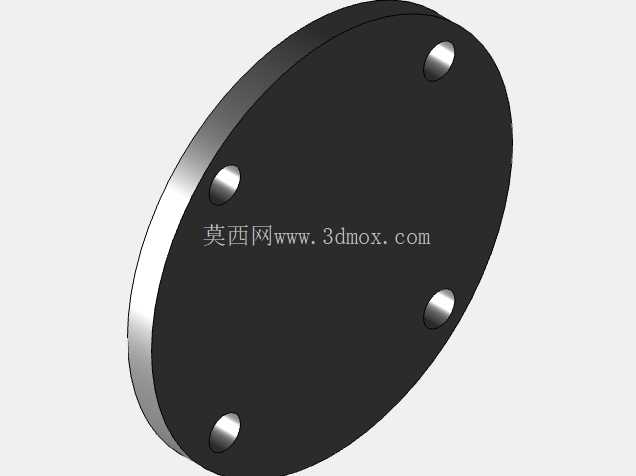

辊子本身采用冷拔圆钢加工,表面做发黑防锈处理,辊子的轴头与辊筒采用过盈配合加焊接的连接方式,相比键连接,这种结构在频繁启停、工件冲击的工况下不会出现键槽磨损、辊子松动的问题,后期维护只需要定期给两端轴承加注润滑脂即可,维护成本极低。两侧主梁的端部做了45度倒角打磨,避免工人操作时被尖锐边角划伤,也方便和前后工序的输送设备做对接,对接时只需要将本架体的主梁端面和相邻设备的架体对齐,通过连接板用螺栓紧固即可,不需要额外做复杂的调平结构,因为支腿的可调范围可以覆盖±30mm的高度差,适配大部分车间现有设备的输送面高度。

从实际使用场景来看,这款输送架主要用在压力机出料端、焊接工位上下料端、质检工位的工件暂存输送,工人只需要将冲压完成的板件推到辊道上,就可以借助辊子的转动轻松推动几百公斤的工件,不需要人工抬搬,大幅降低一线操作工人的劳动强度,也避免了人工抬搬过程中工件磕碰变形、人员砸伤的安全隐患。设计时特意控制了架体的整体宽度,标准款的有效输送宽度为800mm,可以覆盖大部分汽车覆盖件、结构冲压件的尺寸要求,如果有更大尺寸的工件输送需求,只需要加长主梁、增加辊子数量即可,整体结构的模块化程度很高,不需要重新做核心受力结构的校核。

在安装边界上,这款输送架的单节标准长度为2000mm,整体高度可以在700mm到900mm之间调节,适配大部分车间操作工位的人机工程高度,工人站立操作时不需要弯腰或者抬手就可以轻松推送工件。架体的整体重量控制在120kg左右,两个工人就可以完成移位、安装,不需要借助起重设备,非常适合多品种小批量生产的车间频繁调整产线布局的需求。另外,辊道下方没有多余的遮挡结构,生产过程中掉落的冲压废料、边角料可以直接从辊缝落到地面,方便车间日常清扫,不会出现废料堆积在架体内部难以清理的问题。

从受力角度分析,单根辊子的额定承载为50kg,整架的均匀承载可以达到500kg,完全满足常规冲压件、焊接组件的转运需求,即使偶尔放置较重的模具配件,只要不是长期集中载荷,架体也不会出现明显的变形。设计时没有采用电动驱动结构,就是考虑到短距离工序间转运不需要持续动力,无动力辊道的故障率几乎为零,也不需要布设电缆、配置减速电机,前期投入成本和后期使用成本都远低于动力输送线,对于很多不需要高速连续输送的工位来说,这种无动力辊道架的性价比是最高的。
