冲压产线用悬臂式物料输送支撑机构

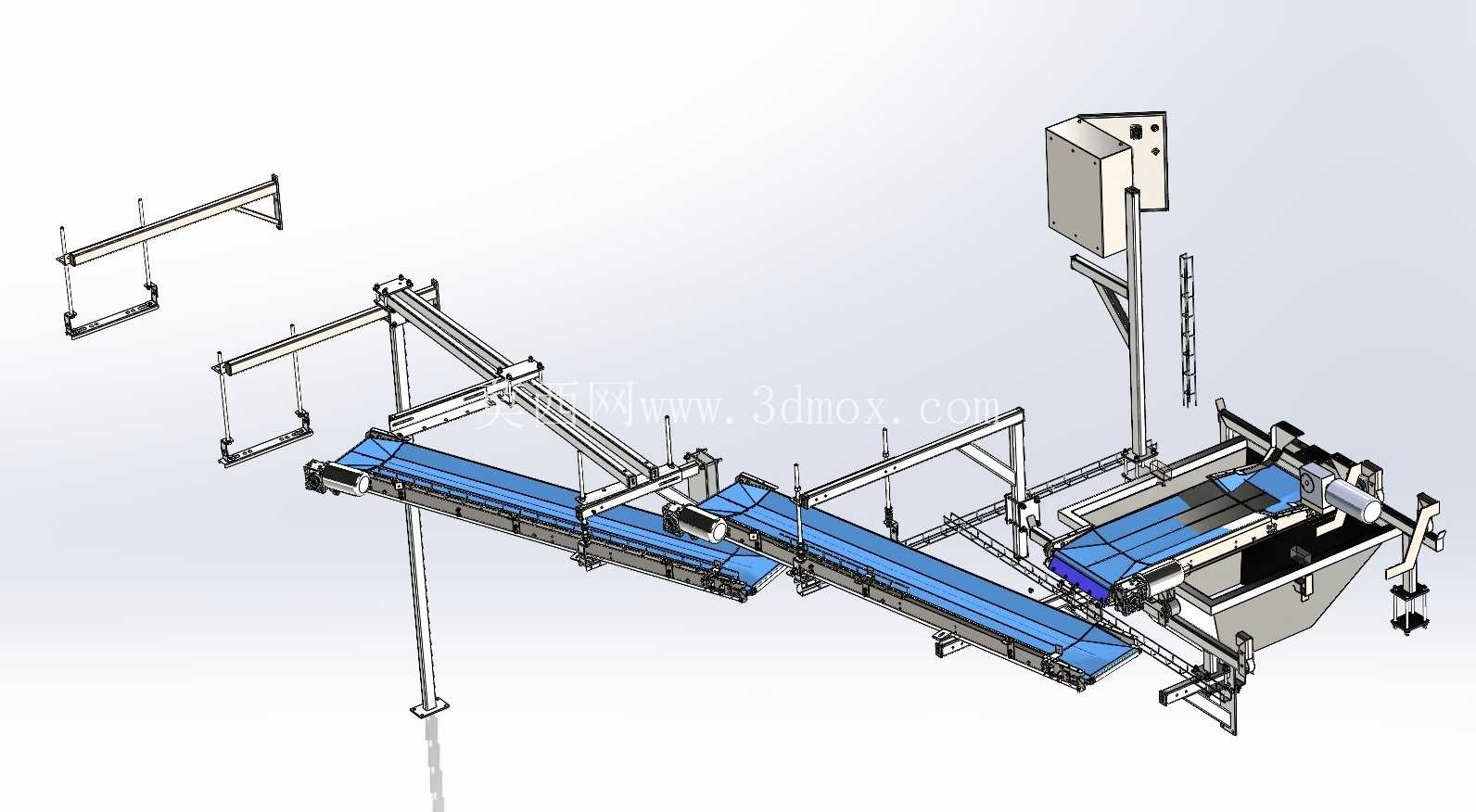

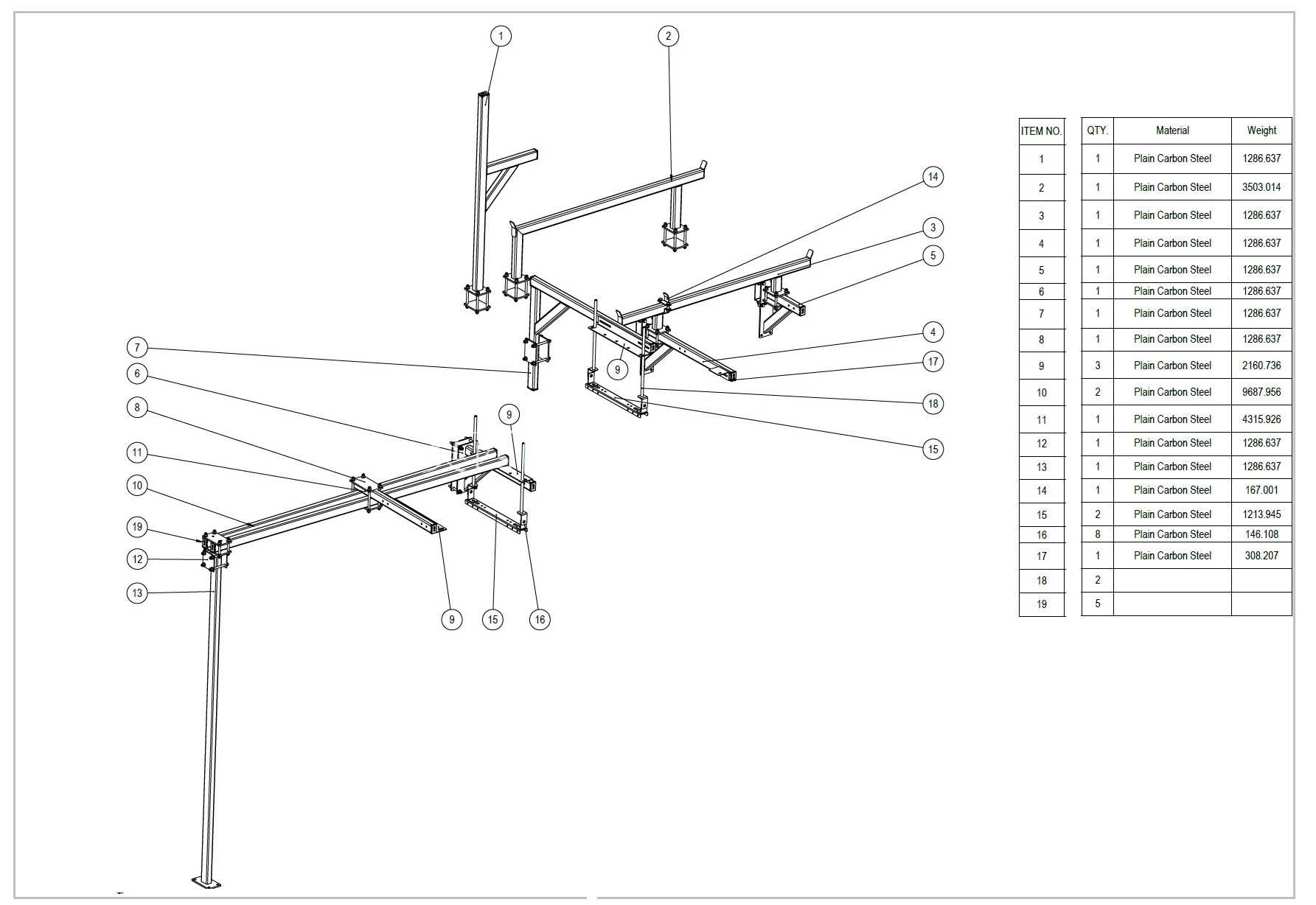

这套悬臂式输送支撑机构，主要适配汽车冲压车间内板件工序间的短距离移栽作业，在冲压线的拆垛工位与首台压机之间、压机与压机之间的工序传递场景中，可替代传统人工取放料的作业模式，也能配合现有机械手完成末端行程的补位输送，解决常规六轴机械手在大跨度横向移料时覆盖范围不足的问题。从结构设计逻辑来看，整体采用单立柱落地安装的形式，立柱底部设置方形安装法兰盘，法兰盘上预留4个通孔用于化学锚栓与车间地面固定，安装时需保证立柱的垂直公差控制在0.2mm/m以内，避免横向悬臂伸出后出现挠度超标导致的运行抖动。横向输送梁采用铝合金型材与钢制导轨组合的结构，主梁内部集成同步带传动组件，传动带的张紧机构设置在悬臂末端的安装座上，日常维护时无需拆解整个梁体即可完成张紧度调整，适配车间快节奏生产下的快速维保需求。悬臂上的移动滑座通过四个滑块与导轨配合，滑座下方连接可调整角度的末端取料安装位，该位置可根据实际生产需求加装真空吸盘组、气动夹爪或者磁性分张器，适配不同材质、不同外形尺寸的冲压板件输送需求，滑座的横向移动行程可根据产线实际布局调整，常规配置下有效行程覆盖1.8m至2.4m区间，能够满足多数乘用车覆盖件冲压线的工位间距要求。设计过程中重点考虑了安装边界的适配性，整套机构的立柱距离冲压设备机身的最小安全距离预留300mm，避免设备运行过程中与压机滑块、模具等部件产生运动干涉，悬臂的最低运行高度距离地面2.1m，满足车间安全通道的通行高度要求，不会阻碍地面物流小车以及操作人员的正常通行。末端执行件的安装板上预留了多组标准安装孔位，孔位间距符合通用工业机械手末端的安装规范，无需额外加工转接板即可快速适配不同品牌的取料组件，降低现场改造的加工成本。整套机构的运动逻辑采用点位控制模式，横向移动的速度可根据生产节拍在0.2m/s至1.2m/s区间调整，启动与停止段设置S型加减速曲线，减少高速启停时的惯性冲击，避免输送过程中板件出现移位、掉落的情况。在实际应用场景中，这类支撑输送机构也可拓展用于家电钣金冲压线、五金配件冲压产线的物料传递，当产线需要更换生产产品时，仅需调整末端取料组件以及滑座的行程限位参数，即可快速适配新的生产需求，无需对主体结构进行大规模改动。结构受力方面，单立柱的壁厚经过核算，在悬臂全伸、末端负载15kg的工况下，悬臂末端的最大下挠量控制在0.8mm以内，能够保证取料位置的重复定位精度控制在±0.3mm区间，满足冲压工序间板件定位的精度要求，不会因为定位偏差导致板件放入模具时出现偏位，进而引发模具损坏或者产品报废的问题。机构的导轨副配备集中润滑管路，润滑点统一引出到立柱侧面的润滑分配器位置，维保人员可定期在地面位置完成所有润滑点的注油作业，无需登高作业，降低维保过程的安全风险。电气走线采用坦克链内置的形式，所有动力线、信号线都布置在横向梁体上方的坦克链内，随滑座移动时不会出现线缆拉扯、外露的情况，避免车间内的油污、金属碎屑对线缆造成损坏，提升电气系统的运行稳定性。
