轻触式按键开关结构三维设计

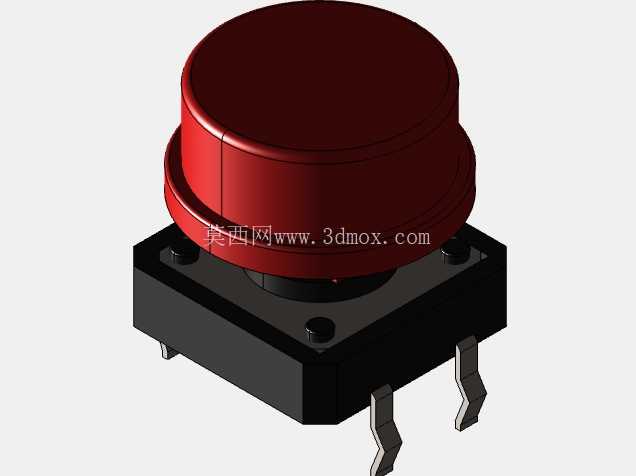

这款轻触按键的结构设计，核心围绕板载电路的人机交互触发场景展开，日常在消费电子控制板、小型设备操作面板、车载辅助控制模块里都能见到这类元件的身影，实际使用中靠操作者的指尖按压力度触发内部触点通断，松开后依靠内置弹性结构自动复位，不需要额外的锁止结构维持通断状态，属于瞬时触发类的操作元件。从结构设计逻辑来看，整个元件分为上部操作端和下部安装基座两部分，上部的红色按键帽做了圆弧过渡的顶面设计，边缘做了阶梯式的收边结构，一方面能让指尖按压时的触感更柔和，避免尖锐棱角带来的硌手感，另一方面阶梯结构可以和基座内部的导向槽配合，限制按键的下压行程，防止按压力度过大损坏内部的弹性触片。按键帽的材质通常选用耐磨损的工程塑料，表面做哑光处理，减少长期按压后的指纹残留和划痕，同时红色的配色也能在设备面板上形成明显的视觉标识，方便操作者快速定位按键位置。下部的黑色基座是整个元件的承载主体，基座内部集成了弹性触片和导电触点，四个引脚从基座底部伸出，采用直插式的设计，适配常规PCB板的通孔焊接工艺，引脚的弯折角度做了标准化处理，焊接时可以直接插入对应孔径的PCB孔位，不需要额外调整引脚形态，能提升批量焊接的装配效率。基座的外形尺寸做了严格的边界控制，长宽尺寸适配常规的6*6mm轻触开关安装位，高度方向根据按键帽的凸起高度做了适配，安装后按键帽高出PCB板的高度符合常规面板的开孔避让要求，不会出现面板安装后按键卡滞或者突出高度不足导致按压困难的问题。在结构配合上，按键帽和基座之间预留了合理的活动间隙，既不会因为间隙过大导致按键晃动产生异响，也不会因为间隙过小出现按压卡涩的问题，内部的弹性触片采用弧形设计，下压时触片形变接触底部的导电触点实现电路导通，松开后触片依靠自身弹性回弹，带动按键帽复位，触发力度控制在适合指尖操作的区间，既不会因为力度太轻导致误触发，也不会因为力度过大增加长时间操作的疲劳感。从安装适配性来看，这款元件的引脚间距符合通用的PCB设计规范，设计电路板时可以直接调用标准封装，不需要单独绘制封装尺寸，基座底部的平面度做了管控，焊接时能和PCB板面紧密贴合，避免出现虚焊或者元件倾斜的问题。在实际设备应用中，这类轻触按键通常用来做功能触发、参数调整、复位操作等人机交互环节，相比自锁式按键，它的结构更简单，体积更小，响应速度更快，适合需要频繁触发操作的场景，而且因为没有锁止结构，长期使用的故障率更低，维护更换也更方便。建模过程中对各个配合面的公差做了合理预留，按键帽和基座的导向配合公差控制在滑动配合的合理区间，引脚的尺寸和位置度符合焊接工艺要求，内部触片的形变行程和按键的下压行程做了匹配，确保按压到行程终点时触片能可靠接触，复位时能完全断开电路，不会出现接触不良或者粘连的问题。整个模型的结构还原了实际量产元件的细节，包括基座上的固定凸点、引脚的弯折弧度、按键帽的表面分型线都做了呈现，能直接用于电路板的装配干涉检查、面板的开孔设计验证，也可以作为操作面板人机工程仿真的元件模型使用，帮助设计人员在方案阶段就验证按键布局的合理性，避免后期开模或者装配时出现尺寸不匹配的问题。
