双向安装式带钢球机械闩锁结构设计

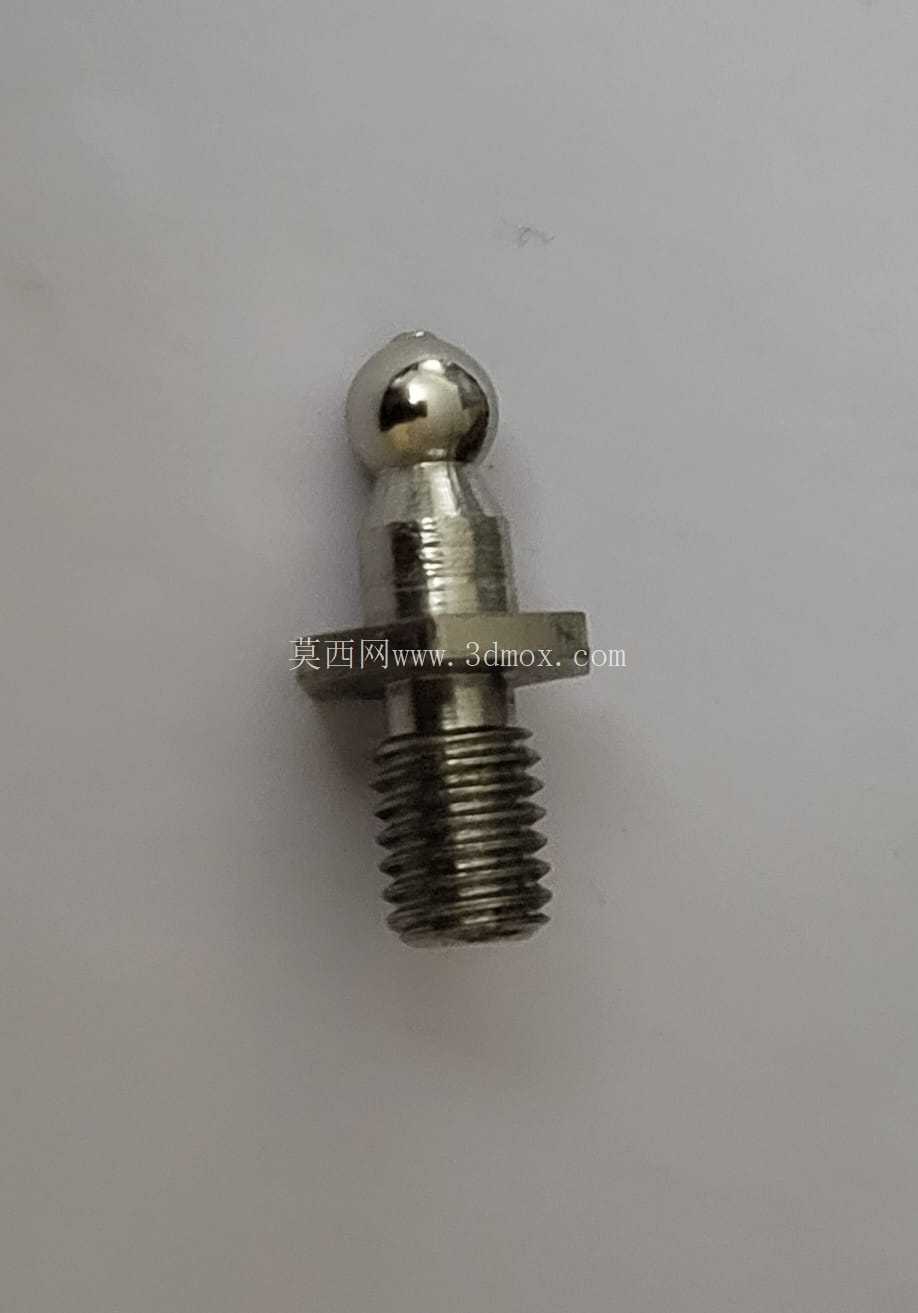

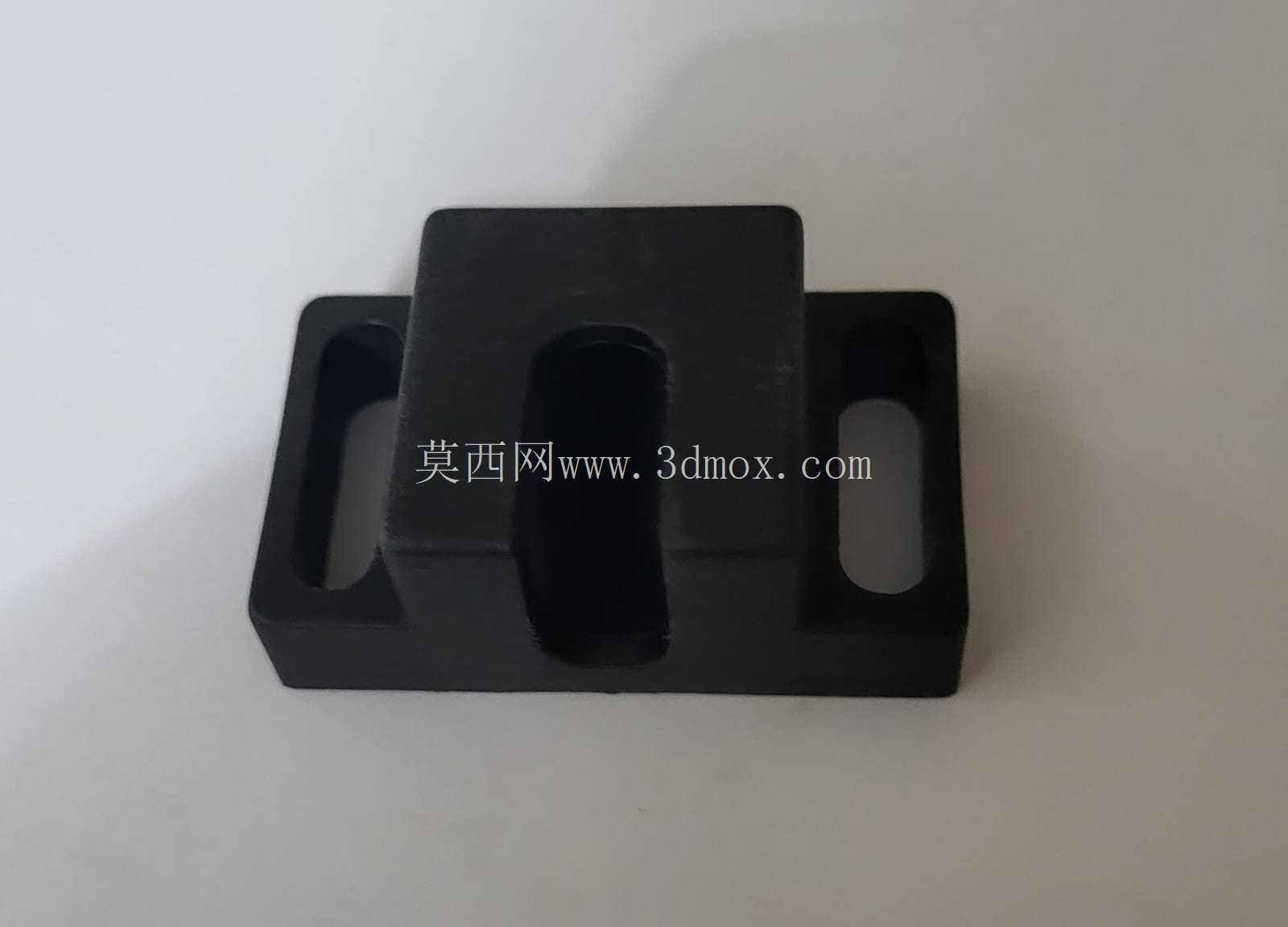

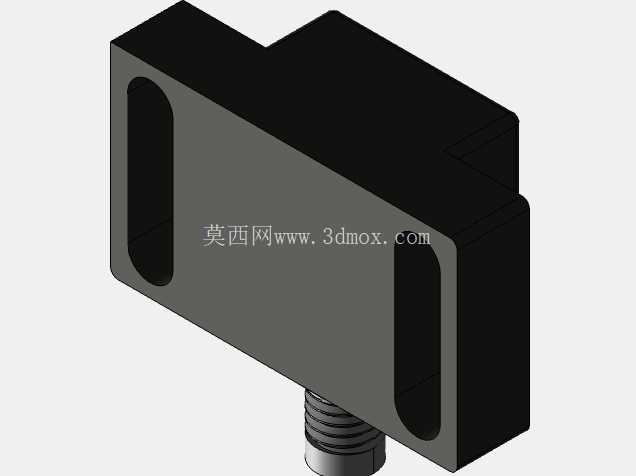

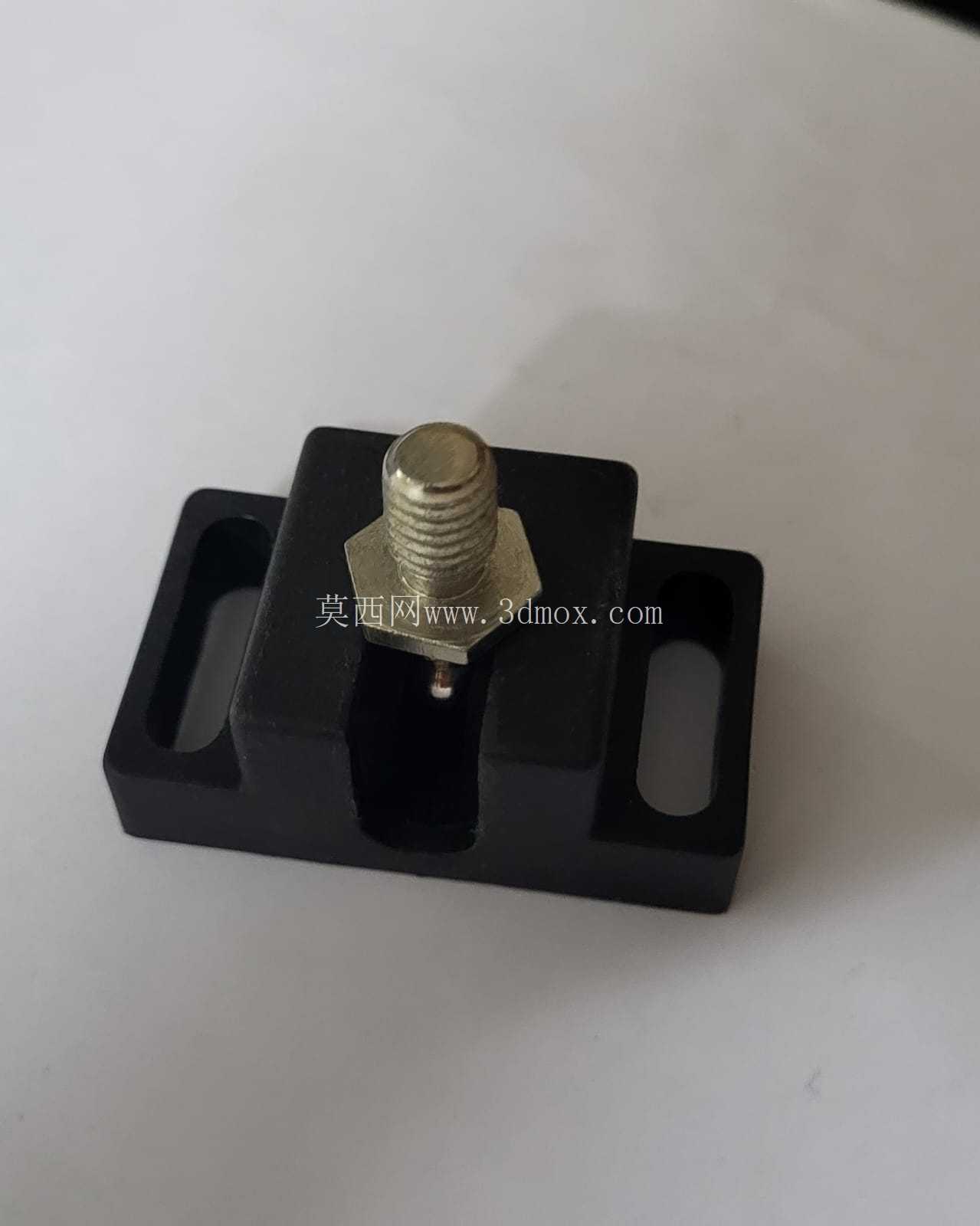

在工装夹具、自动化线体旁侧防护、小型设备舱门快拆、模具附件定位这类需要频繁开合锁止的场景里，传统的螺栓压紧、插销固定往往存在操作步骤多、对位要求高、长期使用磨损后间隙过大的问题，这款带钢球销的机械闩锁，就是针对这类高频快锁需求做的结构优化。从实际安装适配性来看，锁体底座采用两侧带长圆孔的安装耳设计，长圆孔的长度预留了3mm的安装调节余量，不需要在安装面板上加工高精度的定位孔，即便是面板孔位存在±1mm的加工误差，也能通过调整锁体位置完成对位安装，降低了配套安装面的加工精度要求。锁体主体采用矩形块状结构，整体厚度控制在18mm，突出安装面的锁头部分最大外径12mm，配套的锁止啮合深度设计为6mm，既保证了锁止状态下的抗剪切能力，也不会因为啮合过深导致解锁阻力过大。核心的锁止结构采用钢球顶紧式设计，锁头内部内置弹簧顶推的钢球，当配套的锁舌推入锁体卡槽时，钢球在弹簧作用下卡入锁舌的定位凹槽，完成自动锁止，不需要额外的旋转或者扳动操作，推入即可锁定，解锁时只需要按压顶部的螺纹柱塞，就能顶退钢球释放锁舌，整个解锁动作单指即可完成，操作力度控制在15N以内，长期频繁操作也不会造成手部疲劳。设计过程中特意做了双向安装的兼容性考量，锁体的卡槽采用对称式结构，不管锁舌是从左侧推入还是右侧推入，都能和钢球锁止结构正常啮合，不需要根据安装方向单独选配左开或者右开的锁件，减少了备件的种类，也方便现场安装时根据走线、操作空间的实际情况调整安装方向，不用提前预判开合方向。锁体底座的安装孔中心距设计为42mm，适配市面上多数小型设备舱门、工装防护挡板的安装孔位规范，可以直接替换同尺寸规格的传统插销锁、弹簧锁，不需要对原有安装面板做二次改孔。材质搭配上，锁体基座采用增强尼龙材质，自带一定的自润滑特性，锁舌和钢球、顶推柱塞采用不锈钢材质，既保证了锁止部件的耐磨性能，也避免了长期在车间多油污、多粉尘环境下出现锈蚀卡滞的问题，尼龙基座还能起到一定的减震缓冲作用，在设备存在小幅振动的工况下，不会因为振动导致锁止松脱。从结构可靠性来看，钢球锁止的接触形式是点接触卡合，相比传统的斜面卡合，磨损量更小，经过1万次开合循环测试后，锁止间隙的增量不超过0.1mm，依然能保持稳定的锁止力度，不会出现晃量过大、锁止失效的问题。顶部的螺纹柱塞采用细牙螺纹设计，可以通过旋转柱塞调整弹簧的预紧力度，根据实际使用场景的锁止力度需求，调整解锁需要的按压力度，比如在振动较大的冲压设备旁使用，可以调大弹簧预紧力，避免振动导致意外解锁；在需要频繁开合的检测工位旁使用，可以调小预紧力，降低操作力度。锁体的卡槽开口处做了15度的导入倒角，锁舌推入时不需要严格对位，只要在倒角范围内就能顺利滑入卡槽完成锁止，降低了对位操作的难度，即便是操作人员盲操作也能顺利完成锁合。在实际的产线应用中，这类锁件常被用在自动化设备的安全防护门上，相比带钥匙的门锁、需要扳动把手的搭扣锁，这种按压解锁、推入锁合的结构操作速度更快，单次开合操作时间不超过1秒，能有效减少操作人员在设备维护、物料更换时的开关门耗时，同时锁止状态下没有外露的把手或者凸起，不会勾挂车间内的管线、工作服，避免了额外的安全隐患。在小型冲压模具的附件定位场景中，这种锁件也可以用来快速固定模具的卸料板附件、定位挡块，不需要拧动螺栓，推入即可锁定，按压即可拆卸，大幅缩短模具换型调整的时间。
