汽车冲压线多工位辊式输送机架结构

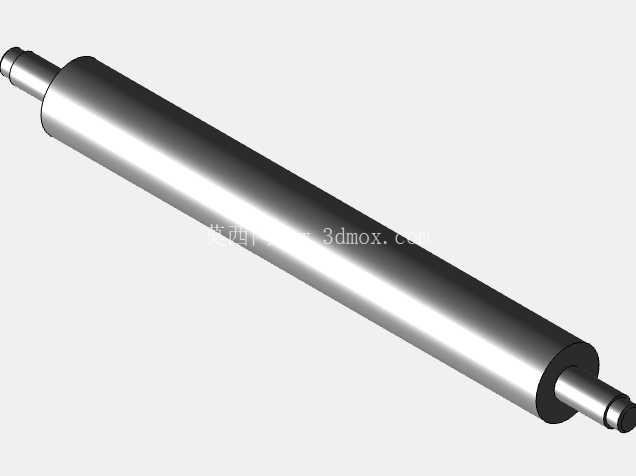

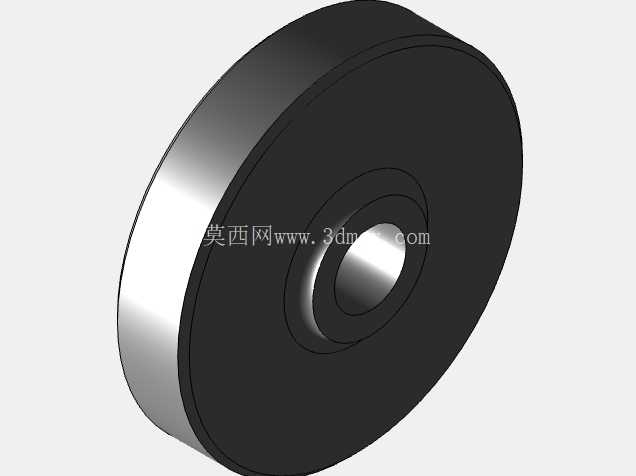

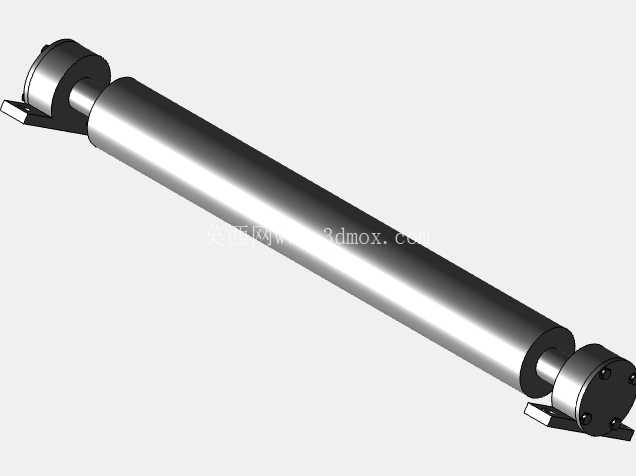

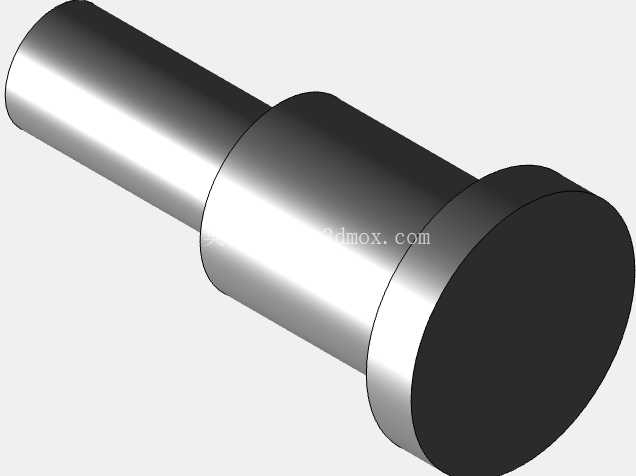

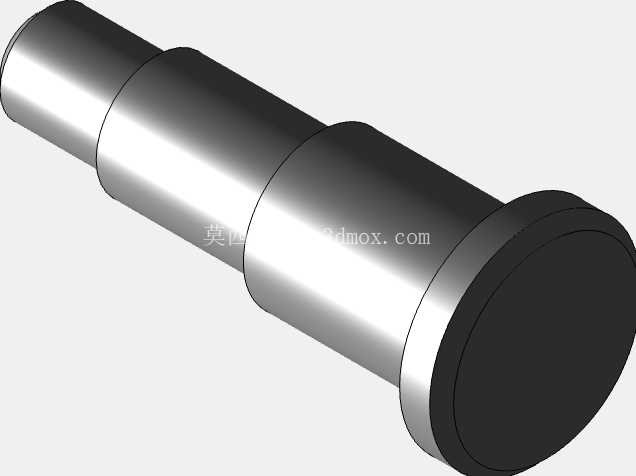

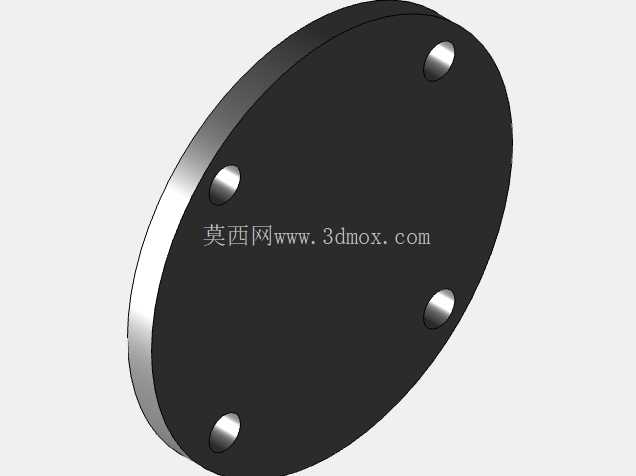

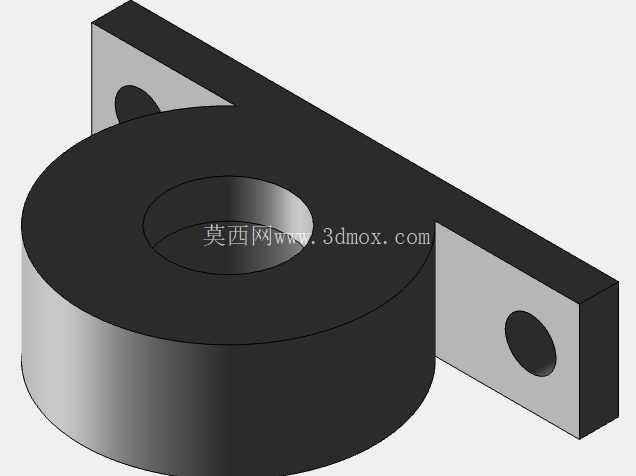

这套辊式输送支撑结构，主要适配汽车冲压车间内板件工序间的转运输送场景，在冲压自动化产线里，承担压机与压机之间、压机与料架之间的板件承载输送功能，区别于常规皮带输送，辊道结构更适配冲压车间带少量油污、金属切屑的工况，不会出现皮带被尖锐板边刮损、油污打滑的问题。从结构设计来看，整体采用矩形型钢焊接作为主支撑框架，四条主立柱沿长度方向均匀排布，立柱底部预留安装孔位，可直接通过膨胀螺栓固定在车间混凝土地面，安装时需保证框架整体水平度偏差不超过1mm/m，避免辊子倾斜导致板件输送走偏。横向的主梁采用双拼矩形管焊接结构，沿长度方向每间隔固定距离设置一组辊子安装座，安装座上预留轴承位，用来装配无动力辊筒，辊筒的上表面高度需要匹配前后压机的工作台面高度，以及端拾器的取放料高度，常规适配的高度范围在800mm到1000mm之间，可根据现场压机参数调整立柱下料长度。设计时特意在框架中部增加了横向斜撑结构，避免长距离输送时框架出现中部下挠的问题，毕竟汽车冲压的侧围、门板类板件长度可达2米以上，辊道整体长度通常要做到3米以上，没有中部支撑的话，长期承重会导致主梁变形，影响辊筒的转动顺畅度。辊筒的排布间距经过计算，要保证最小尺寸的冲压件在输送时，至少有三根辊筒同时接触板件底面，避免板件出现倾斜、卡滞的情况，辊筒两端采用带座轴承固定，后期维护时可单独拆卸更换单根辊筒，不需要整体拆解框架。在框架的侧方预留了传感器安装位，可加装光电检测开关，用来检测板件的到位情况，给前后压机或者机械手发送到位信号，实现整线的自动化联动，不需要人工值守转运。框架的所有焊接位置都做了去焊渣、打磨处理，表面喷涂防锈漆与中灰色面漆，适配车间的工业环境，避免长期接触冲压乳化液、防锈油出现锈蚀。安装边界方面，框架宽度方向要比所输送的最宽板件单侧多出至少150mm的余量，避免板件偏移时从侧面滑落，长度方向则根据前后设备的间距调整，两端可延伸出过渡段，方便板件平稳导入导出。这套结构没有配置动力辊筒，属于无动力输送段，主要依靠前后工序的机械手或者推料机构提供板件移动的动力，适合短距离的工序间过渡使用，相比动力辊道成本更低，维护点更少，适合冲压车间这类重载、有油污的恶劣工况使用。设计时还考虑了现场的地面不平整情况，每个立柱底部都配置了可调脚杯，可在安装时微调高度，抵消地面的高度差，不需要额外做预埋件处理，降低现场安装的施工难度。辊筒表面采用镀锌处理，避免长期接触带油的板件出现生锈，同时光滑的镀锌表面不会划伤冲压件的板面，保证外覆盖件的表面质量，不会因为输送过程产生额外的打磨返修工作量。框架的下部预留了拖链与线槽的安装空间，现场布线时可将传感器线缆、气管等收纳在线槽内，避免线缆外露被板件刮损，也方便后期的线路检修。
