汽车冲压件除铬工艺用电镀槽结构

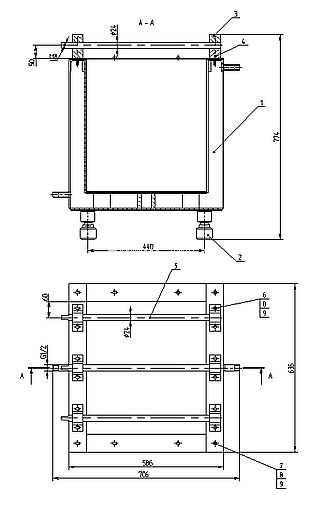

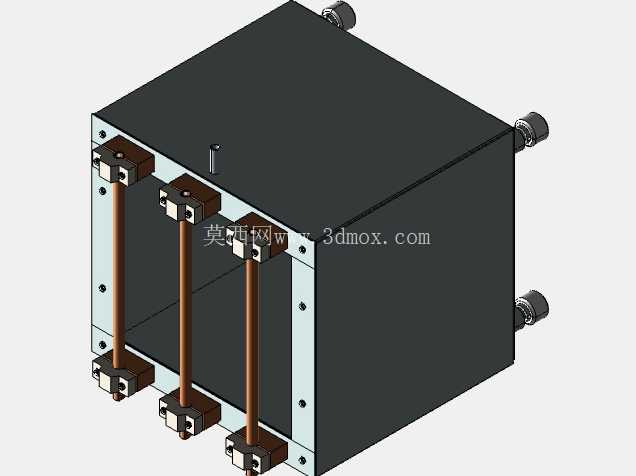

这套电镀槽结构主要面向汽车冲压零部件生产环节的表面除铬工序，在汽车冲压件的加工流程中，部分经过镀铬处理的工装、冲压件返修件或是需要去除表面铬层重新进行表面处理的工件，都需要通过专用的除铬电镀槽完成电化学处理工序，区别于常规镀锌、镀铜等电镀槽体，除铬工艺对槽体的耐腐蚀性、电极排布合理性有更特殊的要求。从结构设计来看，槽体主体采用长方体箱型焊接结构，侧壁选用耐酸碱腐蚀的板材加工成型，所有焊缝处都做了连续密封焊处理，避免槽内加注的除铬电解液出现渗漏问题，槽体顶部沿长度方向平行排布了多组铜质导电杆，导电杆通过顶部的绝缘固定座安装在槽体上沿，固定座采用绝缘耐蚀材料制作，既可以保证导电杆的位置精度，也能避免导电杆与槽体直接接触出现漏电、短路的问题，导电杆两端预留了外接电源的接线位，能够根据工艺需求调整接入的电流电压参数，满足不同尺寸、不同铬层厚度工件的除铬处理需求。槽体底部设计了三个可调式支撑脚，支撑脚采用螺纹调节结构，安装时可以通过旋转支撑脚的调节螺母调整槽体的水平度，避免槽体倾斜导致电解液液位不均、局部电极浸泡深度不一致影响除铬效果，支撑脚底部做了加大的承压面设计，能够分散槽体满载电解液时的整体重量，避免安装地面出现局部压陷的问题，槽体侧壁靠近上沿的位置设计了液位接口，可以外接液位监测装置或是溢流管路，当槽内电解液加注过量时可以通过溢流口排出多余液体，避免电解液溢出腐蚀车间地面或是造成安全隐患。在实际应用场景中，这类电镀槽通常布置在表面处理车间的 dedicated 处理工位，槽体周边会配套设置抽风装置，排出除铬过程中产生的酸雾，操作人员将需要除铬的工件通过挂具挂载在顶部的导电杆上，确保工件完全浸泡在电解液中之后接通电源，通过电化学反应将工件表面的铬层剥离，完成处理后再将工件取出进行后续的清洗、烘干工序。设计过程中重点考虑了槽体的刚性表现，槽体侧壁做了局部加强结构，避免长期满载电解液出现侧壁鼓胀变形的问题，导电杆的间距经过反复校核，既保证了足够的工件挂载空间，也避免极间距过小导致电流分布不均，出现局部除铬不彻底或是过腐蚀的问题，槽体的整体外形尺寸适配常规汽车中小型冲压件、冲压模具配件的处理需求，安装时不需要额外做复杂的地基处理，只需要保证安装地面平整，调整好支撑脚水平度之后接通电源、加注电解液即可投入使用，槽体的边角位置都做了圆弧过渡处理，避免清理槽体时边角残留积液造成腐蚀，也能减少操作人员磕碰受伤的风险。和常规的电镀槽相比，这套结构针对除铬工艺的特性优化了导电系统的排布，铜质导电杆的截面积经过计算，能够满足大电流工况下的导电需求，避免长期工作出现导电杆过热的问题，绝缘固定座的高度经过设计，能够保证导电杆与电解液液面保持足够的安全距离，避免电解液飞溅到接线位置造成腐蚀，槽体内部没有多余的突出结构，方便定期清理槽底的沉淀杂质，降低日常维护的工作量。在汽车冲压生产环节，除铬工序虽然不是核心的冲压成型工序，但却是模具返修、不合格件返工处理中不可或缺的环节，稳定可靠的电镀槽结构能够保证除铬工序的处理效率，减少返工件的处理周期，降低生产损耗，这套结构在设计时充分考虑了车间实际使用中的各类细节，从安装调试到日常操作、维护清理都做了对应的结构优化，能够适配多数中小型汽车冲压零部件表面处理车间的使用需求。
